HM 225.02 Hraničné vrstvy

HM 225.02 Hraničné vrstvy

  • skúmanie hraničnej vrstvy na dvoch rôznych drsných povrchoch
  • interferencia hraničnej vrstvy s profilom tlaku
  • príslušenstvo pre aerodynamický trenažér HM 225
  • vnútorné trenie plynov
  • vyšetrenie hraničnej vrstvy na plochej doske
  • vplyv drsnosti povrchu na tvorbu hraničnej vrstvy
  • interferencia hraničnej vrstvy s degresívnou/progresívnou krivkou tlaku

1 experimentálna jednotka
1 tanier
2 bočné korpusy
1 sada inštruktážneho materiálu

požadovaný

Aerodynamický trenažér HM 225

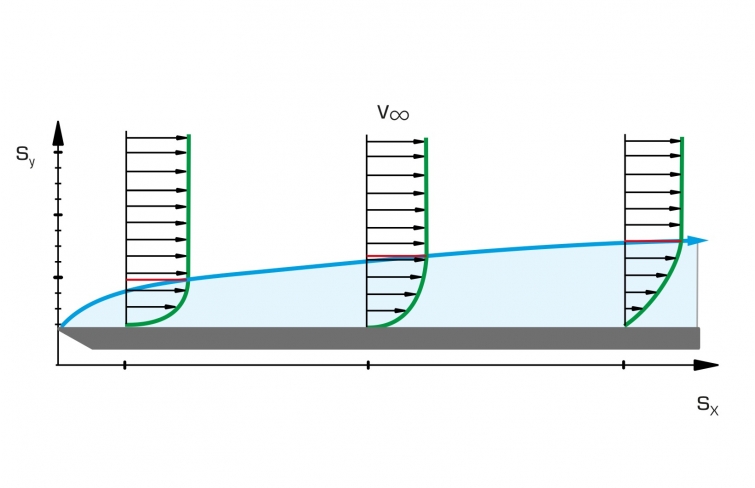

Počas prúdenia telesných tekutín, ako je vzduch, sa „lepia“ na povrch tela a vytvárajú takzvanú hraničnú vrstvu. Druh prúdenia v hraničnej vrstve – laminárne alebo turbulentné – výrazne ovplyvňuje odpor vzduchu. Poznatky zo štúdia hraničnej vrstvy sa berú do úvahy pri projektovaní lietadiel, plavidiel a lopatkových strojov.

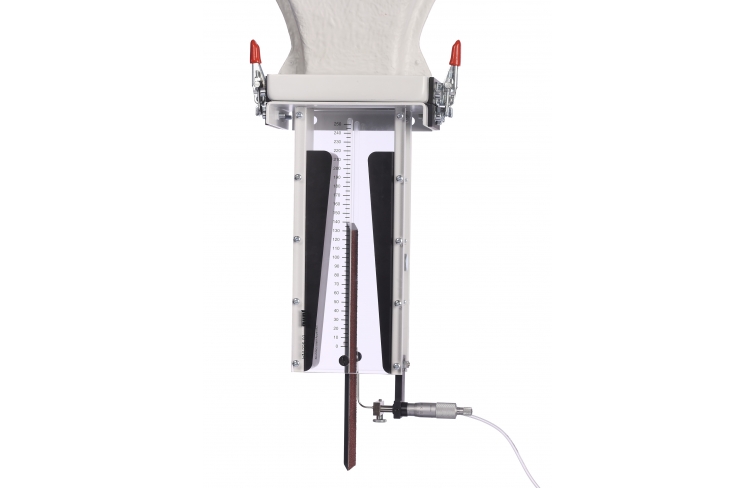

Experimentálna jednotka HM 225.02 – použitá v aerodynamickom trenažéri HM 225 – umožňuje študovať hraničnú vrstvu na plochej doske. Na tento účel prúdi vzduch pozdĺž dosky rovnobežne s povrchom. Doska má dva rôzne povrchy, aby bolo možné študovať vplyv povrchových podmienok na hraničnú vrstvu. V meracej časti je možné použiť bočné telesá. Tak môžu javy hraničnej vrstvy zasahovať do degresívnej alebo progresívnej tlakovej krivky a napríklad vyrovnávať stratu prúdenia trením.

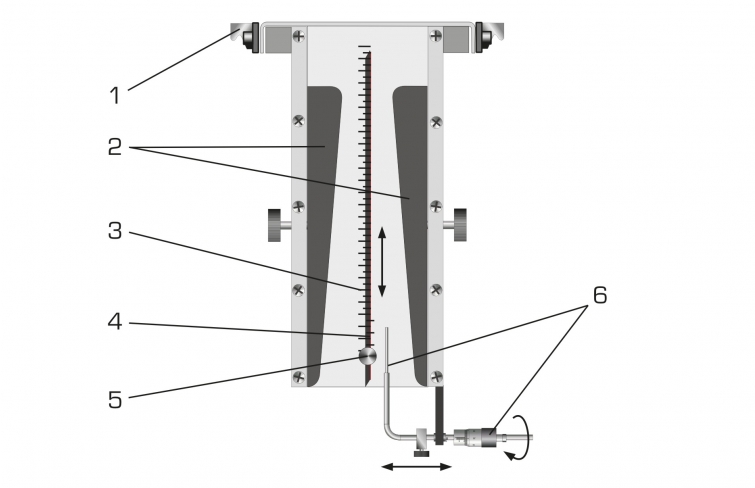

Horizontálne pohyblivá Pitotova trubica, nastavená pomocou mikrometrovej skrutky, meria celkové tlaky v rôznych vzdialenostiach od povrchu platne. Doska sa môže pohybovať vertikálne, aby bolo možné zaznamenávať celkové tlaky v smere toku. Rýchlosť je možné určiť z tlakov odčítaných na trubicových manometroch v HM 225 .

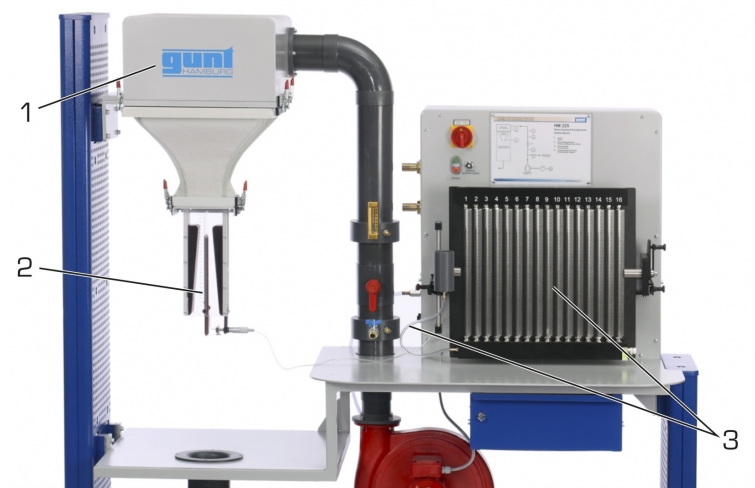

Experimentálna jednotka je pripevnená k trenažéru HM 225 jednoducho a presne pomocou rýchloupínacích prvkov.

Objednávacie číslo: 070.22502

Špecifikácia
  1. skúmanie hraničných vrstiev na plochej doske s prúdením pozdĺž dosky
  2. príslušenstvo pre aerodynamický trenažér HM 225
  3. doska s dvoma rôznymi drsnými povrchmi
  4. pohyblivá doska v smere toku
  5. Pitotova trubica na meranie celkového tlaku na platni
  6. nastavenie Pitotovej trubice k doske pomocou mikrometrovej skrutky
  7. odnímateľné bočnice pre zasahovanie hraničnej vrstvy s degresívnym alebo progresívnym profilom tlaku
  8. 16 trubicových manometrov HM 225 na zobrazenie dynamických tlakov
Technické dáta

Pitotova trubica

  • priemer: 0,7 mm
  • pohyblivé: 0,35…50 mm

Doska, pohyblivá: 0…250 mm

  • DxŠ: 260x55mm, hrúbka: 5mm
  • skosenie: 30°
  • hladký povrch: 25 µm
  • drsný povrch: 400 µm

2 bočné korpusy, odnímateľné

  • sklon: 1:12,5

Rozmery a hmotnosť

DxŠxV: 220x130x300 mm
Hmotnosť: cca. 4 kg

Objednávacie číslo: 070.22502
