MT 156 Montážne cvičenie: klinový posúvač a ventil s uhlovým sedlom
- praktické cvičenie založené na montáži klinového posúvača a ventilu s uhlovým sedlom
- komplexný a dobre štruktúrovaný učebný materiál
- konštrukcia a funkcia klinového posúvača
- konštrukcia a funkcia ventilu s uhlovým sedlom
- montáž a demontáž, a to aj na účely údržby a opráv
- výmena komponentov (napr. tesnenia)
- porovnanie 2 rôznych ventilov a armatúr
- čítanie a pochopenie technických výkresov a prevádzkových pokynov
- spolu s testovacou stanicou ventilov a armatúr MT 162
- skúška tesnosti zmontovaného ventilu
1 súprava (klinový posúvač)
1 súprava (ventil s uhlovým sedlom)
1 sada nástrojov
1 sada malých dielov
1 box na náradie s penovou vložkou
1 súbor inštruktážneho materiálu, ktorý pozostáva z: technického popisu systému, kompletného súboru výkresov so zoznamom dielov, popisu montážnych a demontážnych sekvencií, aj vo vzťahu k opravám
voliteľné
MT 162 Testovacia stanica hydraulických ventilov a armatúr
Klinové posúvače sa používajú ako armatúry pre vodu, vodnú paru, olej a iné neagresívne kvapaliny. Možné sú prevádzkové teploty až do 200 °C. Klinové posúvače v tomto prevedení sú ovládané ručným kolesom otáčaným vretenom. Pri zatváraní je posúvač zatlačený maticou vretena do tesniacich krúžkov v puzdre.
Ventily s uhlovým sedlom sú typické armatúry používané v potrubiach pitnej vody. Uhlové sedlové ventily sa tiež používajú v mnohých oblastiach priemyslu. Sú určené pre neutrálne kvapaliny a plynné médiá. Verzie z nehrdzavejúcej ocele sú vhodné pre mierne a vysoko agresívne médiá. Ventily je možné použiť pre vysoké prietoky a nie sú citlivé na ľahko kontaminované a vysoko viskózne médiá. Vreteno ventilu je zvyčajne usporiadané pod uhlom 45° k smeru prúdenia. Ventily s uhlovým sedlom vytvárajú podstatne nižšiu tlakovú stratu ako skrutkové ventily alebo rohové ventily v dôsledku menej kľukatej dráhy toku tekutiny.
Cvičná súprava MT 156 je súčasťou GUNT Practice Line pre montáž, údržbu a opravy určené pre školenia na technických školách a vo firemných školiacich strediskách. Úzke prepojenie medzi teóriou a praxou je kľúčom k obsahu vzdelávania.
MT 156 umožňuje montáž a demontáž dvoch typických priemyselne relevantných ventilov a armatúr. Žiaci sa zoznámia so všetkými komponentmi a ich režimami činnosti. Diely sú prehľadne rozložené a dobre chránené v skrinke na náradie. Precvičuje sa systematická montáž a demontáž ventilov. Sprievodný materiál podrobne popisuje jednotlivé kroky montáže a poskytuje ďalšie informácie o oblastiach použitia, prevádzkovom režime a konštrukcii ventilov a armatúr.
Objednávacie číslo: 051.15600
Špecifikácia
- učebný koncept pre montážne cvičenia na ventiloch a armatúrach
- klinový posúvač s ručným kolesom, ako súprava dielov
- uhlový sedlový ventil s ručným pohonom, ako sada dielov
- kompletná súprava montážneho náradia
- časti ventilov a nástroje umiestnené v skrinke na náradie z oceľového plechu
- časť GUNT Practice Line na montáž, údržbu a opravy
Technické dáta
Klinový posúvač s prírubovými spojmi
- DN40, PN10
- materiály: puzdro, kryt, kužeľ: sivá liatina; vreteno, tesniace plochy krytu a kužeľ: nehrdzavejúca oceľ; tesniace krúžky: grafit
Uhlový sedlový ventil s prírubovými spojmi
- DN25, PN16
- materiály: puzdro: nehrdzavejúca oceľ; kovové vnútorné časti: nehrdzavejúca oceľ; tesnenia: PTFE
Rozmery a hmotnosť
DxŠxV: 720x360x310mm (skrinka na náradie)
Hmotnosť: cca. 35 kg
Objednávacie číslo: 051.15600
![Montáž vykonáva ventily a armatúry](/images/wissen_thumbs/150_en-GB.jpg)
![Návrh laboratória montáže a údržby](/images/wissen_thumbs/247_en-GB.jpg)
![MT 162 Testovacia stanica hydraulických ventilov a armatúr](/images/datasheet/992/MT-156-MT-162-Hydraulic-valves-and-fittings-test-stand-products_list_small-gunt-992-foto_totale.jpg)

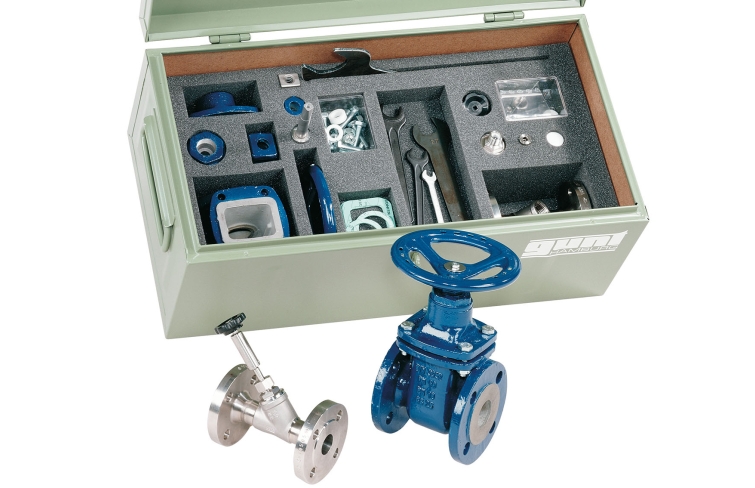

![Na obrázku je znázornená skrinka na náradie so súpravami a náradím. V popredí sú ventily a armatúry, ako sú zostavené zo súprav.](/images/datasheet/992/MT-156-Assembly-exercise-wedge-gate-valve-and-angle-seat-valve-products_list_small-gunt-992-foto_totale.jpg)

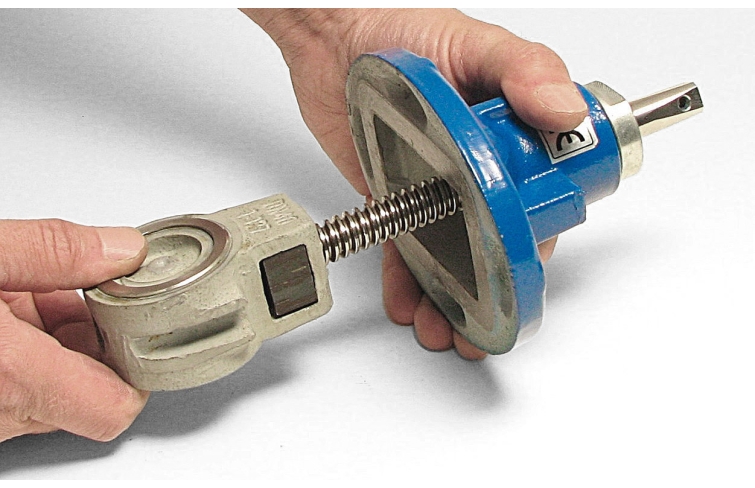

![Montáž posúvača](/images/datasheet/992/MT-156-Assembly-exercise-wedge-gate-valve-and-angle-seat-valve-products_list_small-gunt-992-zeichnung.jpg)

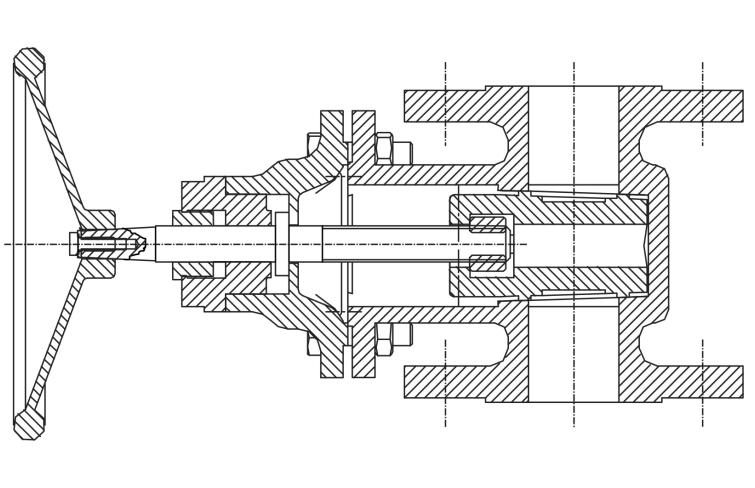

![Výkres rezu klinového posúvača](/images/datasheet/992/MT-156-Assembly-exercise-wedge-gate-valve-and-angle-seat-valve-products_list_small-gunt-992-zeichnung_einzelheit_1.jpg)

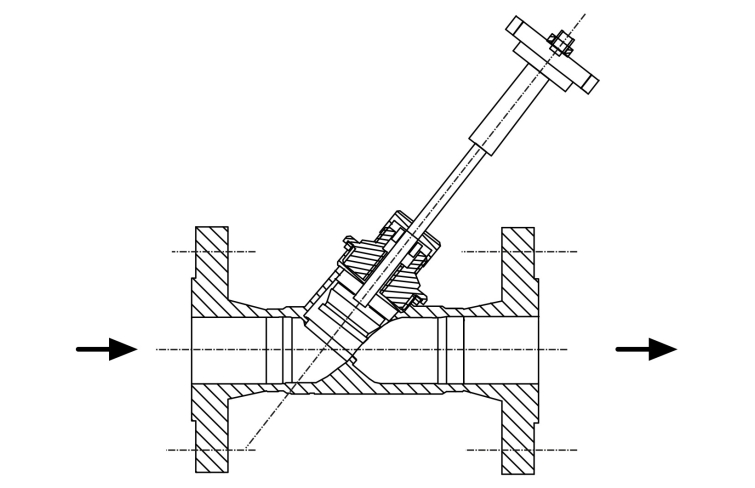

![Rez ventilu s uhlovým sedlom](/images/datasheet/992/MT-156-Assembly-exercise-wedge-gate-valve-and-angle-seat-valve-products_list_small-gunt-992-zeichnung_einzelheit_2.jpg)
