MT 154 Montážne cvičenie: uzatvárací ventil
- praktické cvičenie založené na montáži uzatváracieho ventilu
- široký rozsah učenia s interdisciplinárnymi problémami
- časť GUNT Practice Line na montáž, údržbu a opravy
- konštrukcia a funkcia uzatváracieho ventilu
- montáž a demontáž, a to aj na účely údržby a opráv
- čítanie a pochopenie technických výkresov
- plánovanie a prezentácia procesu montáže
- zoznámenie sa s rôznymi prvkami stroja: závitový mechanizmus, tesnenia, upchávka
- kritériá výberu materiálu
- spolu s testovacou stanicou ventilov a armatúr MT 162
- skúška tesnosti zmontovaného ventilu
1 súprava
1 sada nástrojov
1 sada malých dielov
1 prípad
1 súbor inštruktážneho materiálu, ktorý pozostáva z: technického popisu systému, kompletného súboru výkresov so zoznamom dielov, popisu montážnych a demontážnych sekvencií, aj vo vzťahu k opravám
voliteľné
MT 162 Testovacia stanica hydraulických ventilov a armatúr
Uzatváracie ventily typu, ktorý je súčasťou jednotky MT 154, slúžia na uzatvorenie a obmedzenie prietoku médií. Musia byť schopné úplného uzavretia prietoku. Uzavretie ventilu by malo byť také, aby objemový prietok neklesol náhle na nulu, aby sa zabránilo rázovému zaťaženiu. Kužeľ ventilu sa pohybuje vreteno a zaisťuje kovové tesnenie proti sedlovému krúžku zalisovanému do puzdra. Vreteno je utesnené tesniacou upchávkou. Spoj medzi puzdrom a krytom svorky je utesnený plochým tesnením.
Projektová jednotka MT 154 predstavuje úvodné cvičenie do oblasti montážnej techniky. Procesy montáže a demontáže je možné jednoducho dokončiť v rámci štandardných vyučovacích hodín. Na montáž je potrebné základné náradie, všetko dodávané so súpravou.
Jednotka má najväčší prínos vo vyučovaní, ak malé skupiny dvoch až troch študentov pracujú samostatne. Skupina má definovanú úlohu, ktorú má vykonať, s jasnými úlohami, ktoré musí splniť.
Komplexný učebný materiál je orientovaný na praktické potreby. Obsahuje kompletnú sadu výkresov s prehľadným výkresom, zoznamom dielov a výkresmi jednotlivých dielov.
Spolu so skúšobnou stolicou ventilov a armatúr MT 162 možno zostavený ventil podrobiť tlakovej skúške.
Objednávacie číslo: 051.15400
Špecifikácia
- montážne cvičenie pre inžiniersky výcvik
- uzatvárací ventil PN16 ako súprava dielov, s pridruženou sadou malých dielov, v pevnom kufri
- uzatvárací ventil pozostávajúci z puzdra, ručného kolesa, krytu svorky, rámu upchávky, kužeľa a vretena
- tesnenie vretena na princípe upchávky
- časť GUNT Practice Line na montáž, údržbu a opravy
Technické dáta
Uzatvárací ventil s prírubovým pripojením:
- DN25
- PN16
- zdvih: 13 mm
- puzdro, ručné koleso, kryt svorky, rám upchávky: sivá liatina
- kužeľ, sedlový krúžok, vreteno, kruhový segment atď.: nehrdzavejúca oceľ
Rozmery a hmotnosť
DxŠxV: 600x450x180 mm (puzdro)
Hmotnosť: cca. 16 kg
Objednávacie číslo: 051.15400
![Montáž vykonáva ventily a armatúry](/images/wissen_thumbs/150_en-GB.jpg)
![Návrh laboratória montáže a údržby](/images/wissen_thumbs/247_en-GB.jpg)
![MT 162 Testovacia stanica hydraulických ventilov a armatúr](/images/datasheet/991/MT-154-MT-162-Hydraulic-valves-and-fittings-test-stand-products_list_small-gunt-991-foto_totale.jpg)
![](/images/datasheet/991/MT-154-Assembly-exercise-shut-off-valve-products_list_small-gunt-991-foto_totale.jpg)

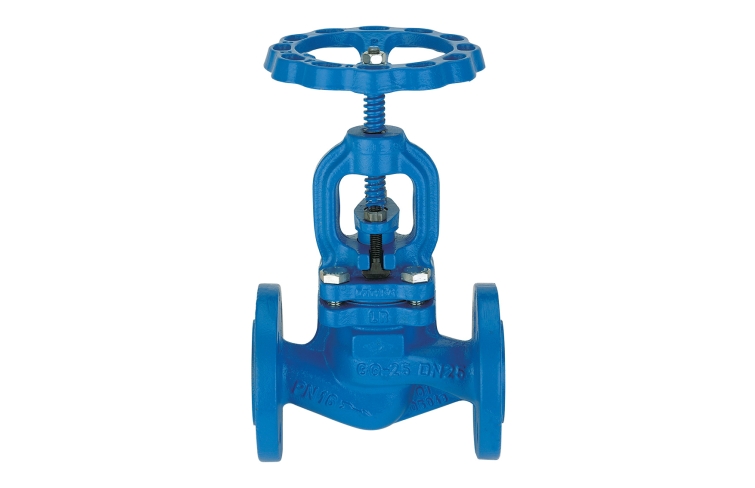

![Na obrázku je úplne zmontovaný uzatvárací ventil.](/images/datasheet/991/MT-154-Assembly-exercise-shut-off-valve-products_list_small-gunt-991-zeichnung.jpg)

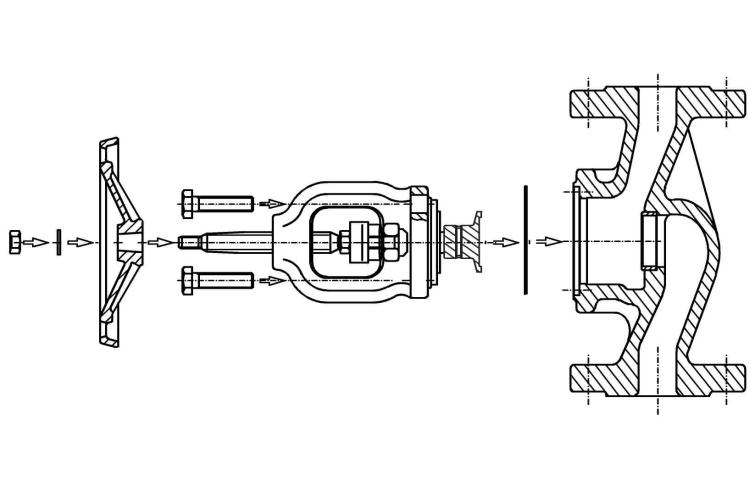

![Výkres zostavy uzatváracieho ventilu](/images/datasheet/991/MT-154-Assembly-exercise-shut-off-valve-products_list_small-gunt-991-zeichnung_einzelheit_1.jpg)
