HM 299 Porovnanie hydrostatických strojov a turbostrojov
- skúmanie rôznych poháňaných strojov: čerpadiel a kompresorov
- experimenty s kvapalnými alebo plynnými médiami
- rôzne čerpadlá a kompresor
- identifikáciu charakteristických údajov
- záznam charakteristiky čerpadla, kompresora a systému
- znázornenie pracovných bodov v sériovej a paralelnej konfigurácii odstredivých čerpadiel
- porovnanie rôznych vlastností dodávky
1 tréner
1 kompresor
4x pumpa
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér HM 299W Web Access
Poháňané stroje uvoľňujú absorbovanú mechanickú prácu do kvapalného alebo plynného média. Podľa funkcie sa delia na objemové stroje a lopatkové stroje. Pre veľké objemové prietoky prevládajú výhody lopatkových strojov, ako sú odstredivé čerpadlá; pre malé objemové prietoky sa pravdepodobnejšie použijú piestové motory.
Trenažér HM 299 umožňuje porovnanie rôznych strojov pre kvapalné a plynné médiá. Dodáva sa jeden lopatkový stroj a tri rôzne objemové stroje. Softvér na zber a vizualizáciu dát robí experimenty obzvlášť prehľadnými a umožňuje rýchle vykonávanie experimentov so spoľahlivými výsledkami.
HM 299 obsahuje hnací motor s reguláciou otáčok, remeňový pohon a ochranný kryt, dve tlakové nádoby na pokusy s kompresorom a dve nádrže na vodu na pokusy s čerpadlami. Každý stroj je namontovaný na doske a možno ho jednoducho umiestniť do trenažéra. Stroje sú poháňané remeňovým pohonom. Čerpadlá sú pripojené k uzavretému vodnému okruhu pomocou hadíc s rýchlospojkami. Senzory merajú tlaky na vstupe a výstupe, teplotu, otáčky motora a výkon motora. Príslušný prietok sa meria nepriamo cez hladinu náplne (voda) alebo Venturiho dýzu (vzduch).
Namerané hodnoty sa čítajú z digitálnych displejov a zároveň môžu byť prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.
Objednávacie číslo: 070.29900
Špecifikácia
- porovnanie poháňaných strojov na kvapalné a plynné médiá
- uzavretý vodný okruh
- 1 piestový kompresor
- 4 čerpadlá: piestové čerpadlo, obežné čerpadlo, 2 odstredivé čerpadlá
- hnací motor s premenlivou rýchlosťou
- prietok určený hladinou (voda) alebo Venturiho trubicou (vzduch)
- digitálny displej pre tlak, diferenčný tlak, teplotu, rýchlosť a výkon pohonu
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Piestový kompresor
- max. objemový prietok: 115L/min
- max. tlakový rozdiel: 10 bar
2 odstredivé čerpadlá
- max. prietok: 60L/min, max. hlava: 18m
Piestové čerpadlo
- max. prietok: 14,6 l/min
- tlak v systéme je obmedzený na max. 6 bar
Obežné čerpadlo
- max. prietok: 20L/min, max. tlak: 1,5 bar
Pohonný motor, 4-pólový
- max. výkon: 0,75 kW
- nominálne otáčky: 1370min -1
2 tlakové nádoby: 10L, max. 10 bar
2 nádrže na vodu: 60L, 10L
Meracie rozsahy
- rýchlosť: 0…2500 min -1
- spotreba energie: 0…1375W
- teplota: 0…200°C
- tlak: 1x 0…2bar; 1x 0…6bar; 1x 0…10 barov
- diferenčný tlak: 0…10 mbar
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2050x600x1550 mm
Hmotnosť: cca. 205 kg
Vyžaduje sa pre prevádzku
Odporúča sa PC s Windows
Objednávacie číslo: 070.29900
![Objemové čerpadlá](/images/wissen_thumbs/189_en-GB.jpg)
![HM 299 Porovnanie objemových strojov a turbostrojov](/images/wissen_thumbs/121_en-GB.jpg)

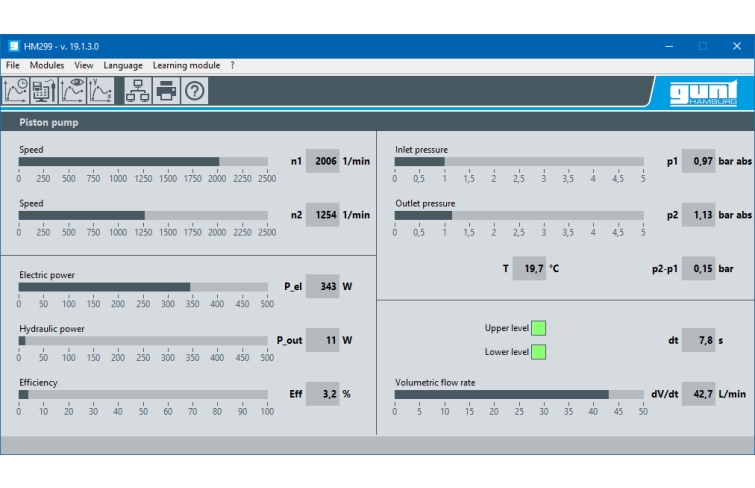

![Snímka obrazovky softvéru](/images/datasheet/852/HM-299-Comparison-of-positive-displacement-machines-and-turbomachines-products_list_small-gunt-852-add_1.png)

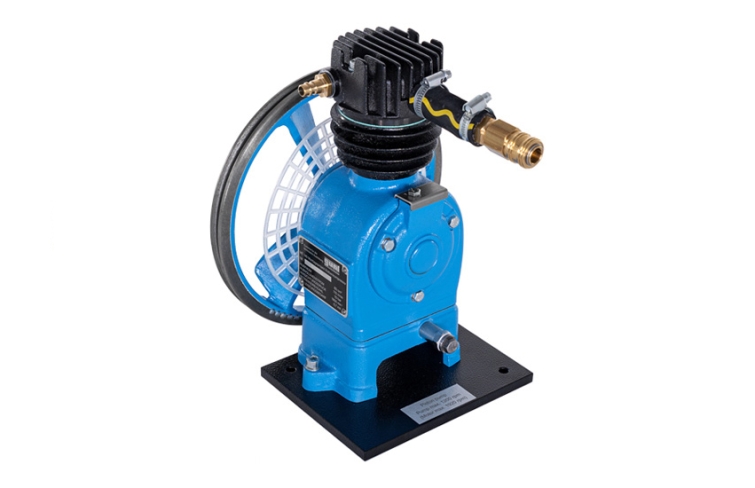

![Piestový kompresor](/images/datasheet/852/HM-299-Comparison-of-positive-displacement-machines-and-turbomachines-products_list_small-gunt-852-add_2.jpg)

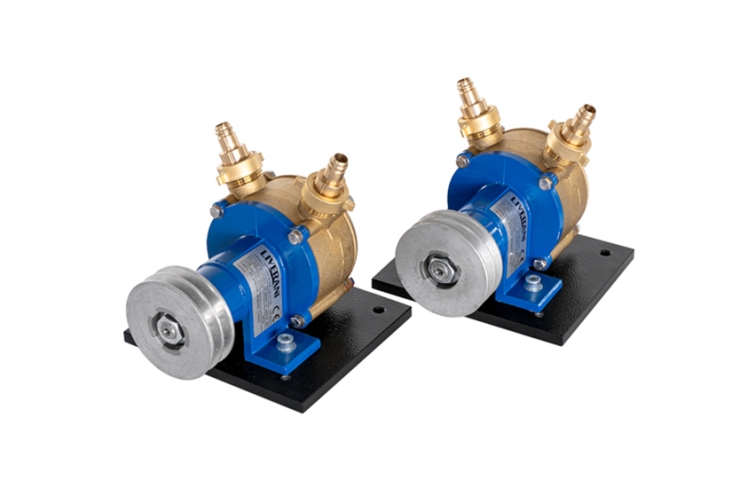

![Odstredivé čerpadlá](/images/datasheet/852/HM-299-Comparison-of-positive-displacement-machines-and-turbomachines-products_list_small-gunt-852-add_3.jpg)

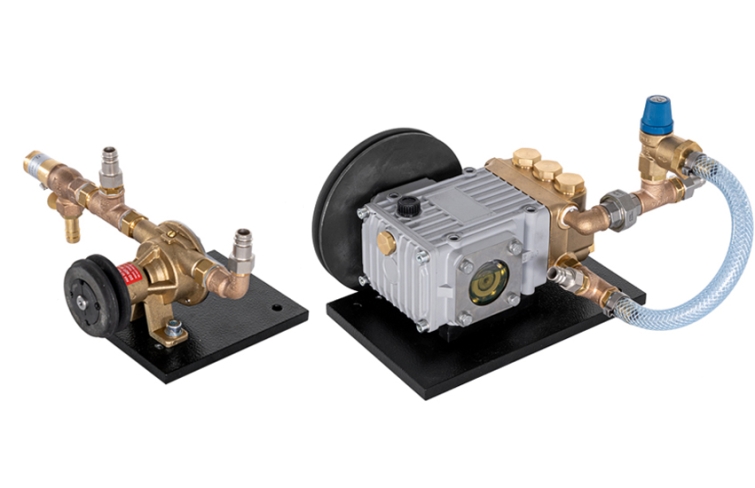

![Obežné čerpadlo a piestové čerpadlo](/images/datasheet/852/HM-299-Comparison-of-positive-displacement-machines-and-turbomachines-products_list_small-gunt-852-add_4.jpg)
![GU 100 Web Access Box](/images/datasheet/852/HM-299-GU-100-Web-Access-Box-products_list_small-gunt-852-foto_totale.jpg)
![HM 299W Web Access Software](/images/datasheet/852/HM-299-HM-299W-Web-Access-Software-products_list_small-gunt-852-foto_totale.jpg)

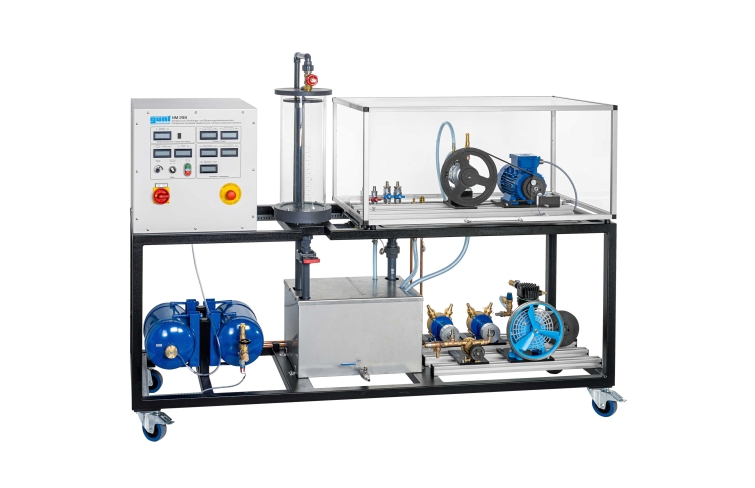

![](/images/datasheet/852/HM-299-Comparison-of-positive-displacement-machines-and-turbomachines-products_list_small-gunt-852-foto_totale.jpg)

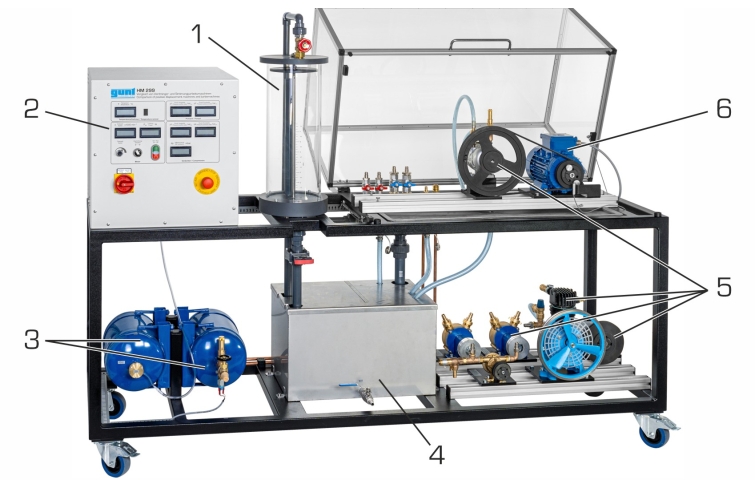

![1 meracia nádrž, 2 displeje a ovládacie prvky, 3 stabilizačná a tlaková nádoba, 4 zásobná nádrž, 5 čerpadiel a kompresor, 6 hnacích motorov](/images/datasheet/852/HM-299-Comparison-of-positive-displacement-machines-and-turbomachines-products_list_small-gunt-852-zeichnung.jpg)

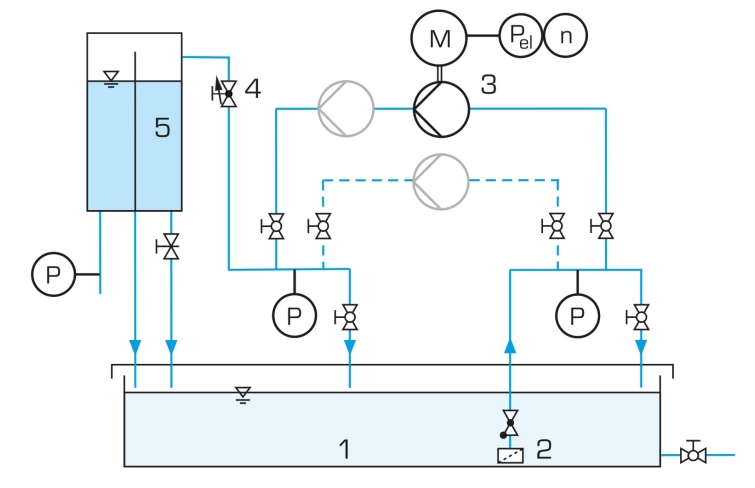

![Experimenty (odstredivé čerpadlá): 1 zásobná nádrž, 2 sito, 3 čerpadlá s hnacím motorom, 4 ventily na nastavenie prietoku, 5 meracích nádrží; P tlak, n rýchlosť, Pel výkon](/images/datasheet/852/HM-299-Comparison-of-positive-displacement-machines-and-turbomachines-products_list_small-gunt-852-zeichnung_einzelheit_1.jpg)

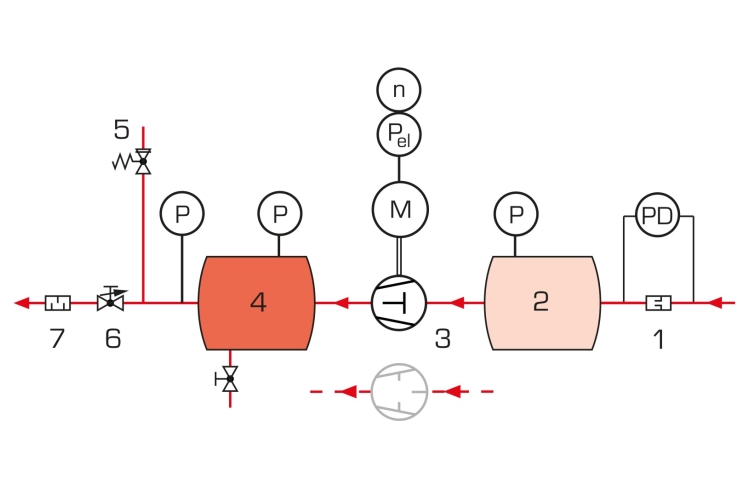

![Experimenty (kompresor): 1 Venturiho tryska na meranie prietoku, 2 stabilizačná nádrž, 3 kompresor s hnacím motorom, 4 tlaková nádoba, 5 poistný ventil, 6 ventil na nastavenie prietoku, 7 tlmič zvuku; P tlak, PD diferenčný tlak, Pel výkon, n otáčky](/images/datasheet/852/HM-299-Comparison-of-positive-displacement-machines-and-turbomachines-products_list_small-gunt-852-zeichnung_einzelheit_2.jpg)
