WP 140 Únavová skúška pevnosti
- únavová pevnosť tyčí pri spätnom namáhaní v ohybe
- vplyv rôznych polomerov zaoblenia a kvality povrchu na únavovú pevnosť
- Wöhlerov diagram
1 experimentálna jednotka
1 sada vzoriek (9 kusov)
1 sada inštruktážneho materiálu
- rôzne vzorky ukazujú vplyv vrúbkovania a kvality povrchu
- plynulé nastavenie amplitúdy zaťaženia
- automaticky sa vypne, keď sa vzorka zlomí
voliteľné
WP 140.01 Sada 3 kusov, rôzne polomery zaoblenia, St
WP 140.20 Systém na zber údajov
WP 300.09 Laboratórny vozík
Pohyblivé komponenty a časti strojov sú často vystavené periodicky sa meniacemu zaťaženiu. Aj keď je dynamické zaťaženie hlboko pod statickou únosnosťou, môže toto zaťaženie viesť po dlhšom čase k prasknutiu súčiastky v dôsledku únavy materiálu. Únavová pevnosť a konštrukčná pevnosť komponentov sa zisťujú skúškami únavovej pevnosti alebo vytrvalostnými skúškami.
Trenažér WP 140 demonštruje základné princípy testovania únavovej pevnosti a tvorby Wöhlerovho diagramu. Vďaka čistému usporiadaniu a jednoduchému ovládaniu je možné sledovať priebeh experimentu vo všetkých detailoch a fázach. V experimente je konzolovo namontovaná a rotujúca valcová vzorka vystavená jedinej sile. Zaťaženie vzorky zodpovedá konzolovému ohybovému nosníku. Vzorka je vystavená čistému spätnému ohybovému namáhaniu a po určitom počte zaťažovacích cyklov sa zlomí v dôsledku únavy materiálu.
Potrebná sila sa vytvára v zaťažovacom zariadení pomocou pružinovej váhy a plávajúceho ložiska. Amplitúdu zaťaženia je možné plynule nastavovať pomocou predpätia pružinového vyváženia pomocou závitového vretena. Elektronické počítadlo registruje počet cyklov zaťaženia a zobrazuje ho digitálne. Impulz pre počítadlo poskytuje indukčný bezdotykový spínač na spojke motora. Počítadlo sa dá použiť aj na meranie rýchlosti.
Keď sa vzorka rozbije, vypínač automaticky zastaví elektromotor. Ochranný kryt chráni pred odletujúcimi úlomkami.
Vzorky s rôznymi polomermi zaoblenia sú súčasťou dodávky, aby sa demonštroval efekt vrúbkovania a vplyv povrchov.
Použitím systému WP 140.20 na zber údajov je možné namerané hodnoty preniesť do PC, kde ich možno analyzovať pomocou softvéru.
Objednávacie číslo: 020.14000
Špecifikácia
- základné princípy skúšania únavovej pevnosti
- poháňaný elektromotorom
- automaticky sa vypne, keď sa vzorka zlomí
- Zariadenie na aplikáciu záťaže s klzným plávajúcim ložiskom, závitové vreteno s ručným kolesom, pružinové vyváženie
- oceľové valcové vzorky, rôzne polomery zaoblenia
- rýchlosť meraná bezkontaktným indukčným snímačom otáčok alebo elektronickým počítadlom zaťažovacích cyklov
- digitálny displej počítadla
- ochranný kryt pre bezpečnú prevádzku
- systém na zber údajov ( WP 140.20 ) dostupný ako voliteľná výbava
Technické dáta
Elektrický motor
- rýchlosť: 2800 min -1
- výkon: 0,37 kW
Zaťažovacia sila
- 0…300N
Elektronické počítadlo zaťaženia
- 8-miestny
- prepínateľné na indikáciu rýchlosti
Vzorky
- materiál: oceľ
- 3 rôzne polomery zaoblenia
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 840x410x600 mm
Hmotnosť: cca. 31 kg
Objednávacie číslo: 020.14000
![Testovanie materiálov](/images/wissen_thumbs/321_en-GB.jpg)
![Séria WP: Základy testovania materiálov](/images/wissen_thumbs/348_en-GB.jpg)
![Vlastnosti materiálov návrh laboratória](/images/wissen_thumbs/186_en-GB.jpg)
![WP 140.01 Sada 3 kusov, rôzne polomery zaoblenia, St](/images/datasheet/1537/WP-140-WP-140.01-Set-of-3-specimens-various-fillet-radii-St-products_list_small-gunt-1537-foto_totale.jpg)
![WP 140.20 Systém na zber údajov](/images/datasheet/1537/WP-140-WP-140.20-System-for-data-acquisition-products_list_small-gunt-1537-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1537/WP-140-WP-300.09-Laboratory-trolley-products_list_small-gunt-1537-foto_totale.jpg)
![](/images/datasheet/1537/WP-140-Fatigue-strength-test-products_list_small-gunt-1537-foto_totale.jpg)

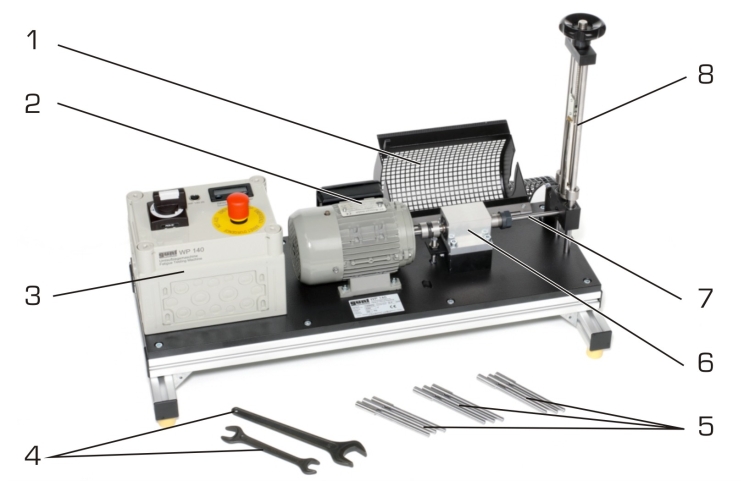

![1 ochranný kryt, 2 elektromotory, 3 spínacie skrinky, 4 nástroje, 5 vzoriek, 6 ložísk, 7 upnutých vzoriek, 8 zariadení na aplikáciu záťaže s pružinovým vyvážením a ručným kolesom](/images/datasheet/1537/WP-140-Fatigue-strength-test-products_list_small-gunt-1537-zeichnung.jpg)
