TM 290 Kĺbové ložiská s hydrodynamickým mazaním
- určiť koeficienty trenia pri rôznych zaťaženiach a rýchlostiach, porovnať so Stribeckovými krivkami
- vplyv rýchlosti, vôle ložiska a zaťaženia ložiska na posuv hriadeľa
- vplyv rýchlosti, vôle ložiska, zaťaženia ložiska a maziva na trecí moment
- ložisko hriadeľa
1 tréner
1 sada nástrojov
1 olej (5 l)
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
- trecí moment pri rôznych vôľach ložísk a zaťažení
- rozloženie tlaku v radiálnom ložisku
- miesto hriadeľa pri rôznych zaťaženiach a rýchlostiach
V hydrodynamických ložiskách sú hriadeľ a ložiskový plášť počas prevádzky od seba oddelené nosným mazacím filmom. Tlak v mazacom filme v hydrodynamických radiálnych ložiskách je generovaný relatívnym pohybom medzi ložiskovým plášťom a hriadeľom. Poloha hriadeľa vo vzťahu k otáčkam a zaťaženiu je dôležitá pre analýzu tribologického procesu v ložiskovej panve radiálneho ložiska.
Trenažér TM 290 umožňuje štúdium hydrodynamicky mazaného radiálneho radiálneho ložiska. Päť hriadeľov s rôznymi priemermi umožňuje analyzovať prevádzkové správanie v závislosti od vôle ložiska.
Radiálne zaťaženie na radiálnom ložisku sa aplikuje pomocou ručného kolesa a meria sa elektronicky. Podobne sa meria trecí moment pomocou snímača sily. Hriadeľ je poháňaný trojfázovým motorom. Rýchlosť je plynule nastaviteľná pomocou frekvenčného meniča a zobrazuje sa digitálne. Teplota oleja sa nastavuje pomocou regulátora.
Indukčné snímače snímajú relatívny pohyb hriadeľa v ložisku. Toto meranie umožňuje vykresliť polohu hriadeľa ako funkciu zaťaženia a rýchlosti. Poloha sa meria, spriemeruje a zobrazuje v štyroch bodoch na hriadeli v každom zo smerov X a Y.
Teplota oleja, tlak oleja a špičkový tlak oleja v ložisku sa merajú a zobrazujú pomocou prídavných snímačov. Namerané hodnoty sa čítajú z digitálnych displejov a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.
Objednávacie číslo: 040.29000
Špecifikácia
- trecie stavy v hydrodynamicky mazanom radiálnom ložisku
- 5 hriadeľov s rôznymi priemermi pre experimenty s rôznymi ložiskovými vôľami
- hriadeľ poháňaný trojfázovým motorom s frekvenčným meničom pre plynulé nastavenie otáčok
- regulátor na nastavenie teploty oleja
- radiálne zaťaženie ložiska pomocou tlačnej pružiny a závitového vretena s ručným kolesom a merané pomocou snímača sily
- určiť trecí moment pomocou ramena páky so snímačom sily
- 8 indukčných snímačov posunu na meranie posunu hriadeľa
- digitálne zobrazenie radiálneho zaťaženia, trecieho momentu, polohy hriadeľa (smer X a Y), tlaku oleja, špičkového tlaku oleja, teploty oleja a rýchlosti
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Ložisko čapu
- menovitý priemer hriadeľa: 50 mm
- radiálne zaťaženie: 0…1000N
- vôľa ložiska: 0,12 mm; 0,14 mm; 0,16 mm; 0,18 mm; 0,28 mm
Hnací motor s frekvenčným meničom
- výkon: 0,55 kW
- rýchlosť: 0…1600 min -1
Hydraulická jednotka na nastavenie teploty oleja
- prietok: 1,4L/min, tlak: 2bar
- objem nádrže: 10L
Meracie rozsahy
- trecí moment: 0…1Nm
- radiálne zaťaženie: 0…1000N
- posun v smere X: ±1 000 mm
- posun v smere Y: ±1 000 mm
- tlak oleja: 1x 0…10bar
- tlakové ložisko oleja: 1x 0…16bar
- teplota oleja: 0…100°C
- rýchlosť: 0…1600 min -1
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1200x800x1450 mm
Hmotnosť: cca. 225 kg
Vyžaduje sa pre prevádzku
Odporúča sa PC s Windows
Objednávacie číslo: 040.29000
![Korózia](/images/wissen_thumbs/437_en-GB.jpg)
![Tribológia](/images/wissen_thumbs/349_en-GB.jpg)
![Vzdialené učenie - softvér schopný siete: pripojenie pre zariadenia s portom USB](/images/wissen_thumbs/524_en-GB.jpg)

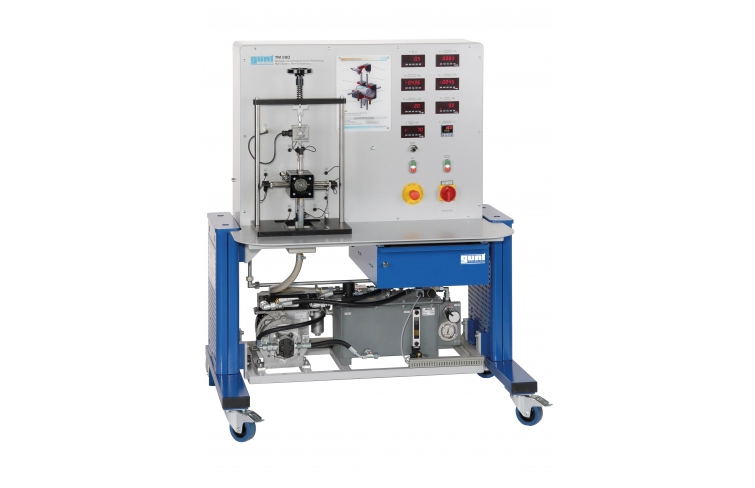

![](/images/datasheet/1403/TM-290-Journal-bearing-with-hydrodynamic-lubrication-products_list_small-gunt-1403-foto_totale.jpg)

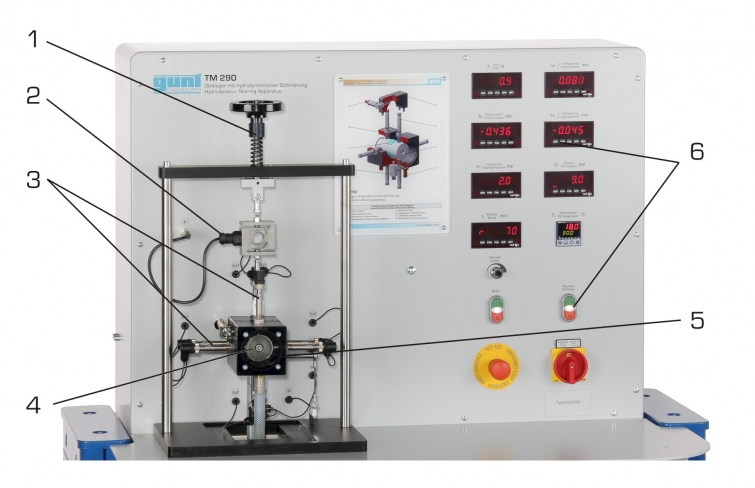

![1 ručné koleso pre zaťaženie, 2 snímače sily pre trecí moment, 3 indukčné snímače posunu, 4 hriadeľ, 5 ložiskových skríň, 6 displejov a ovládacích prvkov](/images/datasheet/1403/TM-290-Journal-bearing-with-hydrodynamic-lubrication-products_list_small-gunt-1403-zeichnung.jpg)

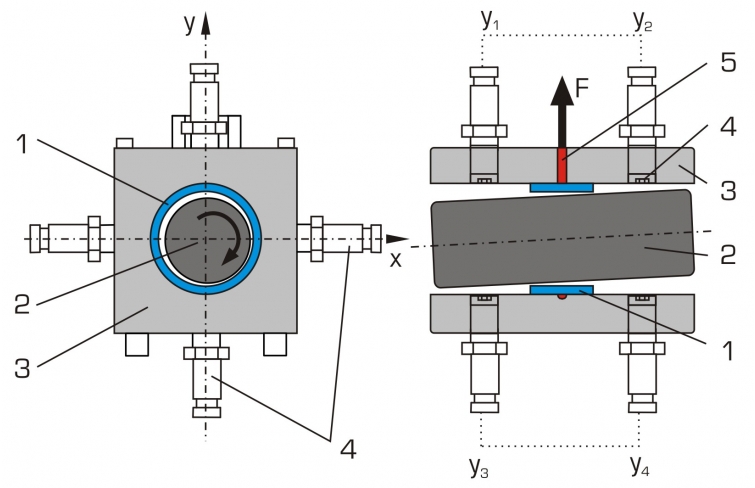

![Pohľady v reze na čapové ložisko: 1 panva ložiska, 2 hriadeľ, 3 teleso ložiska, 4 snímače posunu (4 v smere X, 4 v smere Y), 5 prívod oleja; F zaťaženie](/images/datasheet/1403/TM-290-Journal-bearing-with-hydrodynamic-lubrication-products_list_small-gunt-1403-zeichnung_einzelheit_1.jpg)
