SE 110.19 Skúmanie jednoduchých problémov stability
- určenie vzpernej sily pre prípad:
- elastický kĺb
- elastická podpora pevného konca
- skúmanie správania sa vybočenia pod vplyvom:
- dodatočných šmykových síl
- preddeformácie
1 vzperná tyč, dvojdielna
1 sada závaží
4 podpery
1 vychyľovací valec
1 páka aplikácie zaťaženia
1 listová pružina
2 ťažné pružiny
1 šnúra
1 šesťhranný nástrčný kľúč
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- znázornenie jednoduchých problémov stability na vzpernej tyči
- stanovenie vzperného zaťaženia za rôznych podmienok
- plynule meniteľné zaťaženie vzpernej tyče
požadovaný
SE 112 Montážny rám
Vybočenie je problém stability, ktorý sa v praxi vyskytuje, keď sú tenké komponenty vystavené tlakovému zaťaženiu. Po „narušení“ svojej rovnováhy, napríklad spôsobenej tlakovým zaťažením, sa stabilný systém vráti do rovnováhy, keď sa zaťaženie odstráni. Ak sa tlakové zaťaženie nadmerne zvýši, dôjde k nestabilite systému. Komponent sa zlomí a zlyhá. Kritické tlakové zaťaženie, pri ktorom sa systém stáva nestabilným, sa nazýva vzperná sila.
Jednoduchým modelom na znázornenie problémov so stabilitou je dvojdielna tyč s elastickým kĺbom, ktorá zostáva stabilná až do určitej úrovne zaťaženia. Ak dôjde k prekročeniu vzpernej sily, tyč sa náhle prehne a stane sa nestabilnou.
SE 110.19 sa používa na skúmanie jednoduchých problémov stability na vzpernej tyči za rôznych podmienok. Vzperná tyč je dvojdielna, so stredovým kĺbovým spojom. Na tyč pôsobí tlakové zaťaženie pákou a závažím. Plynule variabilné zaťaženie sa presne určuje pomocou stupnice na páke pre aplikáciu zaťaženia.
Experimenty môžu znázorňovať rôzne podmienky, ako napríklad elastický spoj alebo upevnenie elastickou svorkou. Ako elastický spoj slúžia dve ťažné pružiny. Pre možnosť upevnenia elastickou svorkou je v spodnom spoji namontovaná oceľová listová pružina. Variabilná dĺžka listovej pružiny umožňuje rôzne stupne upnutia. Oba prípady je možné kombinovať.
Ďalší experiment demonštruje vplyv dodatočných šmykových síl. Zahŕňa použitie šmykovej sily na kĺb vzpernej tyče pomocou lana a závažia.
Vo všetkých experimentoch je vzperná tyč vystavená zaťaženiu, kým nedosiahne nestabilnú situáciu. Zo stupnice sa odčíta dĺžka ramena páky, pri ktorej sa vzperná tyč vyklopí, a potom sa určí sila vzperu.
Všetky komponenty experimentu sú jasne rozložené a bezpečne uložené v úložnom systéme. Kompletná experimentálna zostava je usporiadaná v ráme SE 112 .
Objednávacie číslo: 022.11019
Špecifikácia
- vyšetrenie vzperného zaťaženia pri rôznych podmienkach (elastický spoj, elastický pevný koniec)
- dvojdielna vzperná tyč so stredovým kĺbom
- plynule meniteľné zaťaženie pomocou páky a závažia
- určenie zaťaženia pomocou stupnice na páke aplikácie zaťaženia
- rôzne stupne upnutia pomocou listovej pružiny s premenlivou dĺžkou na spodnej podpere
- prítlačná podložka vedená bez trenia vo vnútri guľového plášťa
- kĺby s nízkym trením s valčekovými ložiskami
- zariadenie na generovanie šmykových síl
- úložný systém na uloženie komponentov
- experimentálne nastavenie v ráme SE 112
Technické dáta
Dvojdielna vzperná tyč so stredovým kĺbom
- ŠxV: 20x20 mm
- Dĺžka: 2x250 mm
- podpera: čapovo-čapová (kĺbovo-kĺbová)
Elastický spoj
- 2 ťažné pružiny, tuhosť: 2N/mm
- rameno páky: 50 mm
Elastické uchytenie pomocou oceľovej listovej pružiny
- dĺžka: 500 mm
- prierez: 10x2mm
- druhý moment plochy: 6,66 mm 4
- modul pružnosti: 205000N/mm 2
Rozsah tlakovej sily: 25…120N
Šmyková sila: 0…20N
Páka na aplikáciu záťaže, pomer páky: 1:2…1:5
Závažia
- 2x 1N (záves)
- 8x 1N
- 6x 5N
Rozmery a hmotnosť
DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 28 kg (celkovo)
Vyžaduje sa pre prevádzku
Montážny rám SE 112
Objednávacie číslo: 022.11019
![Vzpieranie](/images/wissen_thumbs/333_en-GB.jpg)
![SE 110 GUNT Structure Line: Kurz inžinierskych mechanikov](/images/wissen_thumbs/328_en-GB.jpg)
![Návrh laboratória stavebného inžinierstva](/images/wissen_thumbs/443_en-GB.jpg)

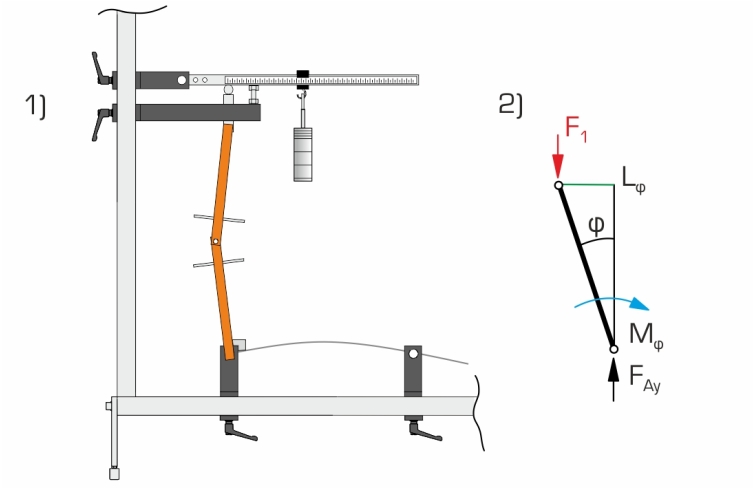

![1) experimentálne nastavenie pre vybočenie s elastickou podporou 2) diagram voľného tela; Reakcia podpory FA, Mφ vnútorný ohybový moment, Lφ priehyb, φ uhol priehybu, F1 kĺbová sila](/images/datasheet/1279/SE-110.19-Investigation-of-simple-stability-problems-products_list_small-gunt-1279-add_1.jpg)
![SE 112 Montážny rám](/images/datasheet/1279/SE-110.19-SE-112-Mounting-frame-products_list_small-gunt-1279-foto_totale.jpg)

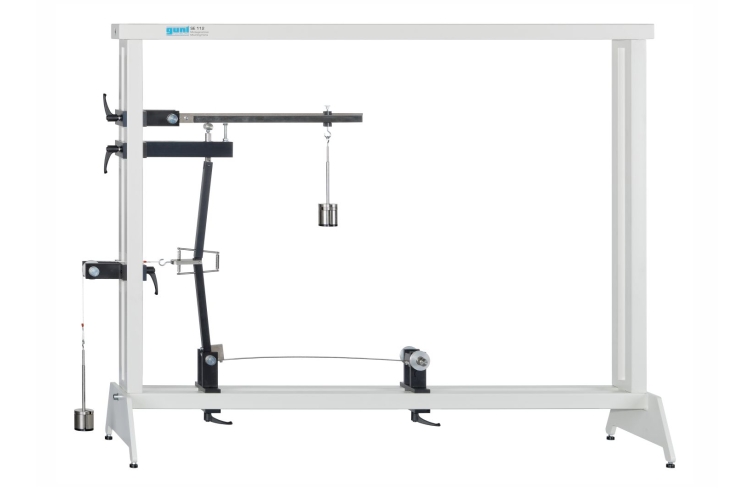

![Obrázok zobrazuje SE 110.19 v ráme SE 112](/images/datasheet/1279/SE-110.19-Investigation-of-simple-stability-problems-products_list_small-gunt-1279-foto_totale.jpg)
![1 kĺbová podpera, 2 podpera s prítlačnou podložkou a dorazovou skrutkou, 3 vzperná tyč, 4 kĺbová pružina, 5 vychyľovacia kladka, 6 závažie, 7 kĺbová podpera, 8 listová pružina, 9 závažie, 10 zaťažovacia páka so stupnicou, 11 rám SE 112](/images/datasheet/1279/SE-110.19-Investigation-of-simple-stability-problems-products_list_small-gunt-1279-zeichnung.jpg)

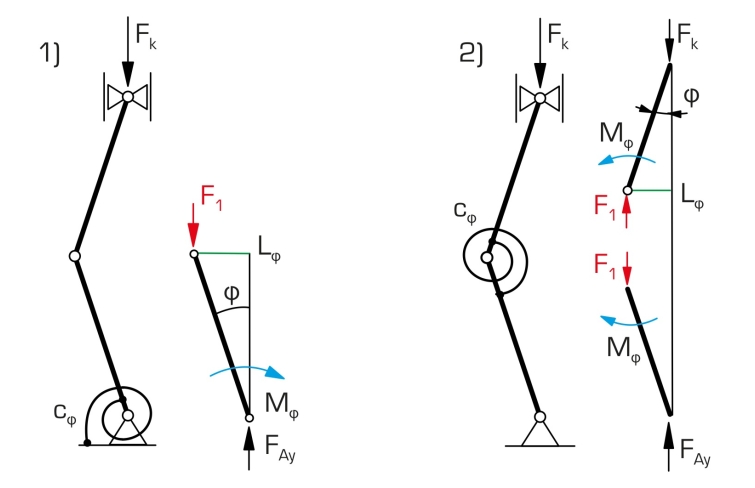

![1) experimentálne nastavenie pre elastickú podporu 2) experimentálne nastavenie pre elastický spoj; Fk vzperná sila, F1 kĺbová sila, FAy podperná reakcia, Mφ vnútorný ohybový moment, Lφ priehyb, krúživá tuhosť, φ uhol priehybu](/images/datasheet/1279/SE-110.19-Investigation-of-simple-stability-problems-products_list_small-gunt-1279-zeichnung_einzelheit_1.jpg)

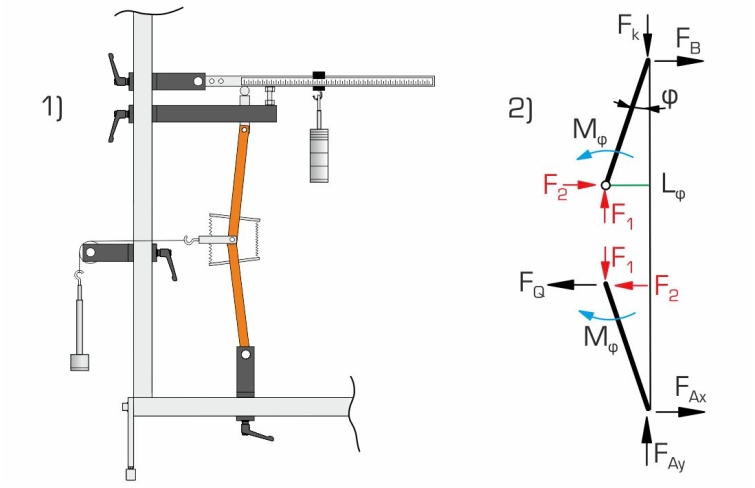

![1) experimentálne nastavenie pre pružný spoj s priečnym zaťažením 2) diagram voľného telesa; FQ šmyková sila, FB a FA podporné reakcie, Mφ vnútorný ohybový moment, Lφ priehyb, φ uhol vychýlenia, Fk vzperná sila, F1 kĺbová sila, F2 sila kábla](/images/datasheet/1279/SE-110.19-Investigation-of-simple-stability-problems-products_list_small-gunt-1279-zeichnung_einzelheit_2.jpg)
