FL 210 Ukážka fotoelasticity
- generovať rovinné stavy napätia v rôznych modeloch pri zaťažení
- kompresné zaťaženie
- ťahové zaťaženie
- skúmať rozloženie napätia s lineárnym a kruhovo polarizovaným svetlom
- interpretovať vzory fotoelastických strapcov
- rozloženie stresu
- koncentrácia stresu
1 rám so zariadením na aplikáciu záťaže
1 držiak filtra s polarizátorom a analyzátorom
1 zelený filter
8 fotoelastických modelov
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- demonštračná jednotka ako doplnok pre spätný projektor
- vytvárať vzory napätia s lineárnym alebo kruhovo polarizovaným svetlom v typických polykarbonátových komponentoch
- zistiť koncentrácie stresu
voliteľné
FL 210.01 Spätný projektor
FL 210.10 Model skrutkový spoj
FL 210.11 Modelové valčekové ložisko
FL 210.12 Modelový kľúč s protikusom
FL 210.13 Model pastorka
WP 300.09 Laboratórny vozík
Fotoelasticitu možno použiť na demonštráciu profilov napätia a koncentrácií napätia v modeloch komponentov.
Rozloženie napätia v rovinných, priehľadných telesách (plastové modely) sa skúma pomocou polarizovaného svetla. Polarizačné filtre predstavujú profily napätia farebne. Vrúbkovanie a bodové zaťaženie a kritériá diktujúce dizajn komponentov sú jasne vizualizované.
Jednotku FL 210 je možné použiť so spätnými projektormi. Vo vnútri rámu sú namontované rôzne priehľadné plastové modely. Zariadenie na aplikáciu zaťaženia sa používa na aplikáciu tlakového alebo ťahového zaťaženia na skúmaný model cez vreteno.
Usporiadanie polarizačných filtrov a štvrťvlnových filtrov generuje buď lineárne alebo kruhové polarizované svetlo. Súčasťou dodávky je aj zelený filter na generovanie monochromatického svetla. Svetelným zdrojom je spätný projektor (napr. FL 210.01 ).
Použitím monochromatického svetla vzniká systém tmavých a svetlých pruhov, ktoré odrážajú rozloženie a veľkosť mechanického namáhania. Modely, ktoré patria do rozsahu dodávky, predstavujú typické komponenty, ktoré umožňujú experimentovanie vo vzťahu k vrúbkovaniu a bodovému zaťaženiu. Profily napätia zobrazené na modeli sú identické s profilmi v reálnych komponentoch.
K dispozícii sú aj ďalšie modely, ktoré reprezentujú profily napätia vo valivých ložiskách, bokoch zubov, skrutkových spojoch a kľúčoch.
Všetky časti experimentu sú prehľadne usporiadané a bezpečne uložené v úložnom systéme.
Objednávacie číslo: 021.21000
Špecifikácia
- fotoelastické experimenty so stropným polaroskopom
- polarizátor a analyzátor obsahujú polarizačný filter a štvrťvlnový filter
- filter uzavretý, so zasklením bez napätia
- všetky filtre ľubovoľne otočné v horizontálnej rovine
- možné lineárne alebo kruhovo polarizované svetlo
- zelený filter pre monochromatické svetlo
- zariadenie na aplikáciu zaťaženia so silomerom pre tlakové a ťahové zaťaženie
- dodáva sa osem rôznych polykarbonátových modelov
- skladovací systém pre diely
Technické dáta
Držiak filtra s polarizátorom a analyzátorom
- priemer filtrov: Ø 165mm
1 zelený filter, priemer: Ø 150 mm
Zariadenie na aplikáciu záťaže so silomerom
- zaťažovacia sila: 0…250N
8 modelov, PC
- neorezaná lišta
- tyč s otvorom
- lišta so zárezom na jednej strane
- lišta so zárezom na oboch stranách
- obdĺžnik bez vybrania
- obdĺžnik s priehlbinami
- vidlička
- žeriavový hák
Rozmery a hmotnosť
DxŠxV: 500x190x30mm (rám)
DxŠxV: 280x280x90 mm (držiak filtra)
Hmotnosť: cca. 8 kg
DxŠxV: 1170x480x178mm (úložný systém)
Objednávacie číslo: 021.21000
![Experimentálna analýza napätia a deformácie](/images/wissen_thumbs/334_en-GB.jpg)
![FL 200 – FL 210 Rozloženie napätia v modeloch komponentov](/images/wissen_thumbs/69_en-GB.jpg)
![FL 210.01 Spätný projektor](/images/datasheet/360/FL-210-FL-210.01-Overhead-projector-products_list_small-gunt-360-foto_totale.jpg)
![FL 210.10 Model skrutkový spoj](/images/datasheet/360/FL-210-FL-210.10-Model-bolted-connection-products_list_small-gunt-360-foto_totale.jpg)
![Modelové valčekové ložisko FL 210.11](/images/datasheet/360/FL-210-FL-210.11-Model-roller-bearing-products_list_small-gunt-360-foto_totale.jpg)
![FL 210.12 Modelový kľúč s protikusom](/images/datasheet/360/FL-210-FL-210.12-Model-wrench-with-counterpart-products_list_small-gunt-360-foto_totale.jpg)
![Pastorok modelu FL 210.13](/images/datasheet/360/FL-210-FL-210.13-Model-pinion-products_list_small-gunt-360-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/360/FL-210-WP-300.09-Laboratory-trolley-products_list_small-gunt-360-foto_totale.jpg)

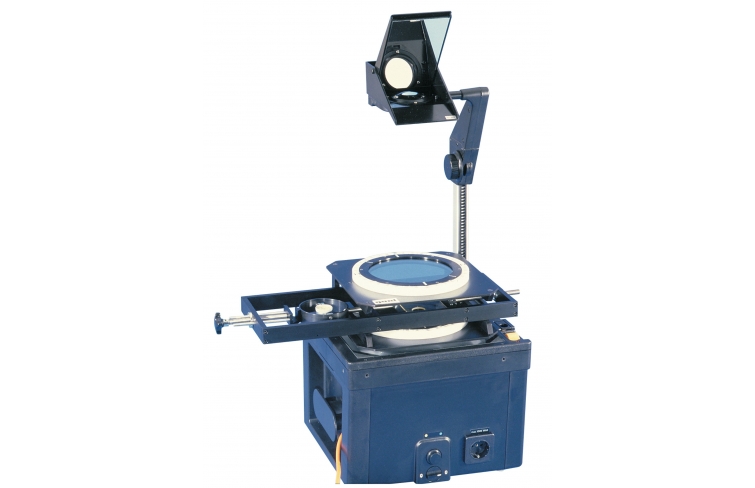

![Na obrázku je znázornené zariadenie FL 210 s bežným spätným projektorom, ktorý nie je súčasťou dodávky.](/images/datasheet/360/FL-210-Photoelastic-demonstration-products_list_small-gunt-360-foto_totale.jpg)

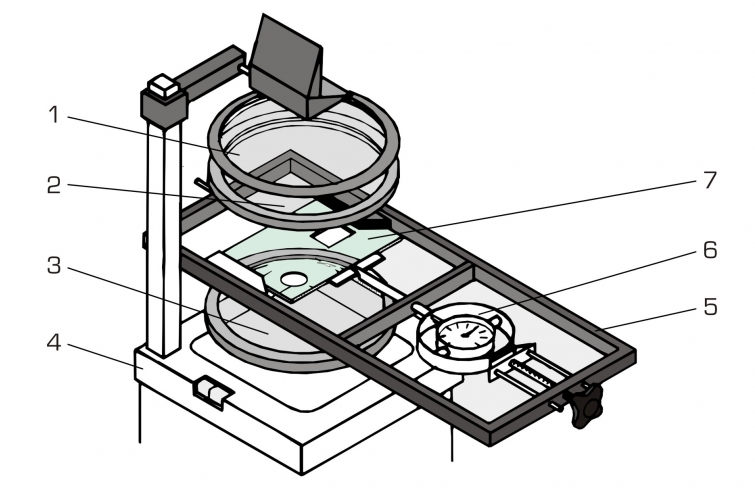

![1 zelený filter, 2 analyzátory, 3 polarizátory, 4 spätné projektory (FL 210.01), 5 rámikov, 6 zariadení na aplikáciu záťaže s tlakomerom, 7 plastových modelov](/images/datasheet/360/FL-210-Photoelastic-demonstration-products_list_small-gunt-360-zeichnung.jpg)

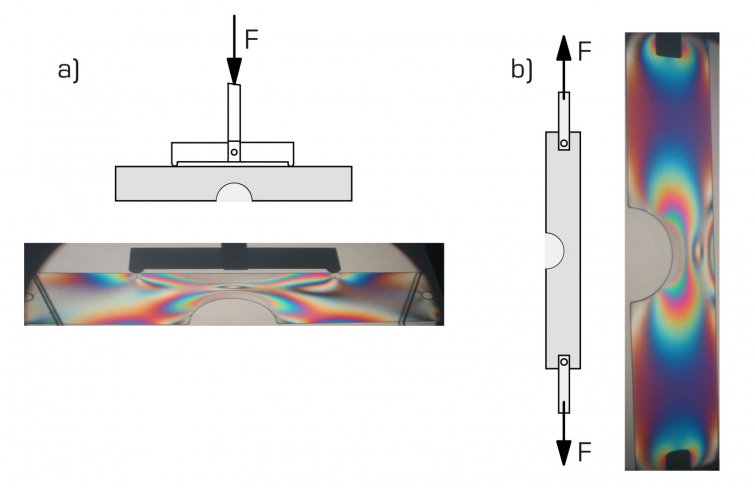

![a) model pri zaťažení ohybom, profil napätia b) model pri zaťažení ťahom, profil napätia](/images/datasheet/360/FL-210-Photoelastic-demonstration-products_list_small-gunt-360-zeichnung_einzelheit_1.jpg)

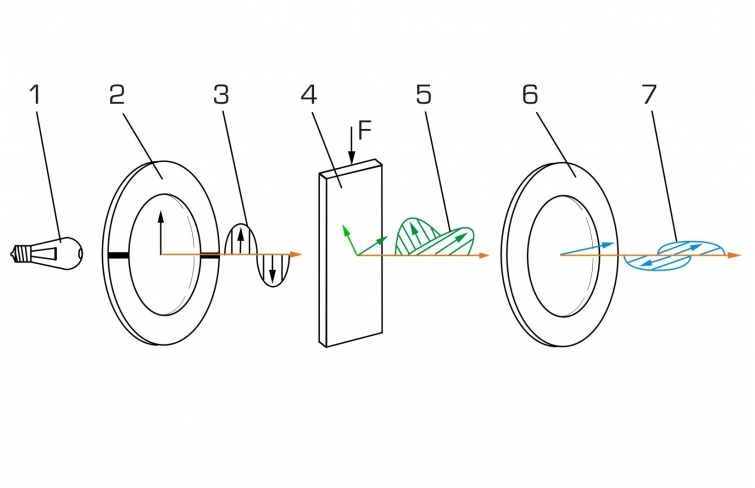

![Schematické znázornenie fotoelastickej demonštrácie: 1 svetelný zdroj, 2 polarizátor, 3 lineárne polarizované svetlo, 4 model pod záťažou, 5 svetlo rozložené na dve zložky v smeroch hlavných napätí, 6 analyzátor, 7 horizontálnych zložiek svetla](/images/datasheet/360/FL-210-Photoelastic-demonstration-products_list_small-gunt-360-zeichnung_einzelheit_2.jpg)
