FL 200 Fotoelastické experimenty s polariskopom
- spolu s príslušenstvom alebo vašimi vlastnými modelmi:
- generovať rovinné stavy napätia v rôznych modeloch pri zaťažení: ohybové, ťahové a tlakové zaťaženie
- skúmať rozloženie napätia s lineárnym alebo kruhovo polarizovaným svetlom
- interpretovať vzory fotoelastických okrajov: koncentrácie napätia, nulové body, neutrálne vlákna, oblasti konštantného napätia a gradienty napätia
- graficky a výpočtovo určiť napätia
1 rám so zariadením na aplikáciu záťaže
2 polarizačné filtre
2 štvrťvlnové filtre
2 držiaky filtra
1 svetelný zdroj
1 sada príslušenstva
1 sada inštruktážneho materiálu
- monochromatické alebo biele svetlo
- vytvárať vzory napätia s lineárnym alebo kruhovo polarizovaným svetlom
- modely pre špecifické problémy môže pripraviť užívateľ
voliteľné
WP 300.09 Laboratórny vozík
FL 200.01 Sada 5 fotoelastických modelov
FL 200.02 Model oblúk
FL 200.03 Modelový žeriavový hák
FL 200.05 Sada 3 fotoelastických modelov, porovnanie zárezov
FL 200.06 Model namáha na zvary
Modelový kľúč FL 200.07
FL 200,12 Fotoelastický materiál
FL 200,81 Krúžkový silomer 200 N
FL 200,82 Prstencový dynamomet er 500N
FL 200,83 Prstencový dynamomet er 100 0N
FL 200,84 Prstencový dynamomet er 200 0N
Fotoelasticita je osvedčená metóda analýzy a zaznamenávania mechanických napätí a deformácií v komponentoch. Používa sa ako na kvantitatívne merania, tak aj na demonštráciu komplexných stresových stavov. Použité komponenty sú modely vyrobené z priehľadného, fotoelasticky citlivého plastu, ktorý sa pri mechanickom zaťažení stáva opticky dvojlomným.
FL 200 sa používa na vykonávanie fotoelastických experimentov na rovinných, priehľadných plastových modeloch. Modely sú zaťažované vonkajšími silami a sú vyžarované kruhovo polarizovaným svetlom. Analyzátor analyzuje svetlo prenikajúce do tela.
Experimentálna zostava obsahuje samostatné komponenty: svetelný zdroj, dva lineárne polarizačné filtre (polarizátor a analyzátor), dva štvrťvlnové filtre a rám, v ktorom sú modely pripevnené a zaťažené. Svetelný zdroj voliteľne umožňuje farebné vzory napätia s bielym svetlom alebo zobrazenie svetlo/tma s monochromatickým svetlom.
Polarizátor obsahuje polarizačný filter a štvrťvlnovú dosku a generuje kruhovo polarizované svetlo. Za modelom je druhá štvrťvlnová platňa (kolmá na prvú), ktorá je kombinovaná s druhým polarizačným filtrom. Tieto tvoria analyzátor. Filtre sú uložené na otočných ložiskách a vybavené uhlovými stupnicami.
Vo vnútri rámu sú namontované rôzne modely z polykarbonátu. Zariadenie na aplikáciu zaťaženia aplikuje na model ohybové, ťahové alebo tlakové zaťaženie cez vreteno. Napätia a napätia vyskytujúce sa v modeli sú identifikovateľné ako svetlé body, ktoré vizualizujú rozloženie napätia. Analyzuje sa poradie tmavých izochromátov, aby sa určil rozdiel hlavného napätia.
Ako príslušenstvo je k dispozícii široký výber modelov, ako sú ozubené tyče, kľúč a modelové valčekové ložisko alebo ozubená tyč s pastorkom. Tie zabezpečujú realizáciu komplexných experimentov. Je tiež možné preskúmať svoje vlastné modely.
Objednávacie číslo: 021.20000
Špecifikácia
- vytvárať krivky mechanického napätia prostredníctvom fotoelastických experimentov
- 2 lineárne polarizačné filtre (polarizátor a analyzátor)
- 2 štvrťvlnové filtre na generovanie kruhovo polarizovaného svetla
- všetky filtre majú uhlovú stupnicu 360 ° a označujú hlavnú optickú os
- filtre namontované na valčekových ložiskách a môžu byť otočné
- biele svetlo produkované žiarivkou a dvoma žiarovkami
- monochromatické svetlo (žlté) generované sodíkovou výbojkou
- priečniky rámu možno vertikálne nastaviť
- tlakové alebo ťahové sily generované závitovým vretenom
- hotové polykarbonátové (PC) modely dostupné ako príslušenstvo na demonštráciu
Technické dáta
Zdroj svetla
- skrinka na lampu s bielym difúzorom
- pre biele svetlo
- 1 žiarivka TL-E 32W/33 (farba: 33)
- 2 klasické žiarovky, sviečková lampa, matná E14, 230V, 25W
- pre monochromatické svetlo (žlté)
- 1 sodíková výbojka SOX 35, 35W
Filter, uložený v skle, priemer: Ø 425 mm
- 2 polarizačné filtre (tmavý olivový)
- 2 štvrťvlnové filtre (nefarebné)
Rám: ŠxV: 600x750 mm
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 800x600x750 mm
Hmotnosť: cca. 50 kg
Objednávacie číslo: 021.20000
![Experimentálna analýza napätia a deformácie](/images/wissen_thumbs/334_en-GB.jpg)
![FL 200 – FL 210 Rozloženie napätia v modeloch komponentov](/images/wissen_thumbs/69_en-GB.jpg)
![Návrh laboratória pevnosti materiálov](/images/wissen_thumbs/160_en-GB.jpg)
![Návrh laboratória stavebného inžinierstva](/images/wissen_thumbs/443_en-GB.jpg)

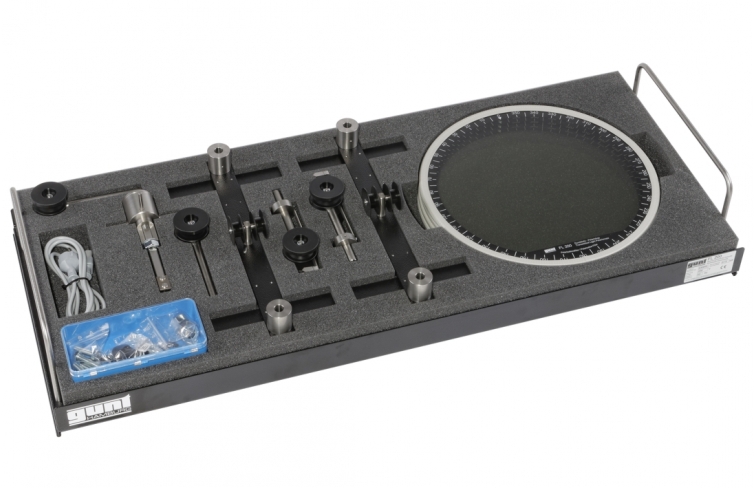

![úložný systém s penovou vložkou](/images/datasheet/343/FL-200-Photoelastic-experiments-with-a-transmission-polariscope-products_list_small-gunt-343-add_1.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/343/FL-200-WP-300.09-Laboratory-trolley-products_list_small-gunt-343-foto_totale.jpg)
![FL 200.01 Sada 5 fotoelastických modelov](/images/datasheet/343/FL-200-FL-200.01-Set-of-5-photoelastic-models-products_list_small-gunt-343-foto_totale.jpg)
![FL 200.02 Modelový oblúk](/images/datasheet/343/FL-200-FL-200.02-Model-arch-products_list_small-gunt-343-foto_totale.jpg)
![FL 200.03 Modelový hák žeriavu](/images/datasheet/343/FL-200-FL-200.03-Model-crane-hook-products_list_small-gunt-343-foto_totale.jpg)
![FL 200,05 Sada 3 fotoelastických modelov, porovnanie zárezov](/images/datasheet/343/FL-200-FL-200.05-Set-of-3-photoelastic-models-comparison-of-notches-products_list_small-gunt-343-foto_totale.jpg)
![FL 200.06 Model namáha na zvary](/images/datasheet/343/FL-200-FL-200.06-Model-stresses-on-weld-seams-products_list_small-gunt-343-foto_totale.jpg)
![Modelový kľúč FL 200.07](/images/datasheet/343/FL-200-FL-200.07-Model-wrench-products_list_small-gunt-343-foto_totale.jpg)
![FL 200.12 Fotoelastický materiál](/images/datasheet/343/FL-200-FL-200.12-Photoelastic-material-products_list_small-gunt-343-foto_totale.jpg)
![FL 200,81 Krúžkový silomer 200 N](/images/datasheet/343/FL-200-FL-200.81-Ring-force-gauge-200-N-products_list_small-gunt-343-foto_totale.jpg)
![FL 200,82 Prstencový dynamometer 500N](/images/datasheet/343/FL-200-FL-200.82-Ring-dynamometer-500N-products_list_small-gunt-343-foto_totale.jpg)
![FL 200,83 Prstencový dynamometer 1000N](/images/datasheet/343/FL-200-FL-200.83-Ring-dynamometer-1000N-products_list_small-gunt-343-foto_totale.jpg)
![FL 200,84 Prstencový dynamometer 2000N](/images/datasheet/343/FL-200-FL-200.84-Ring-dynamometer-2000N-products_list_small-gunt-343-foto_totale.jpg)

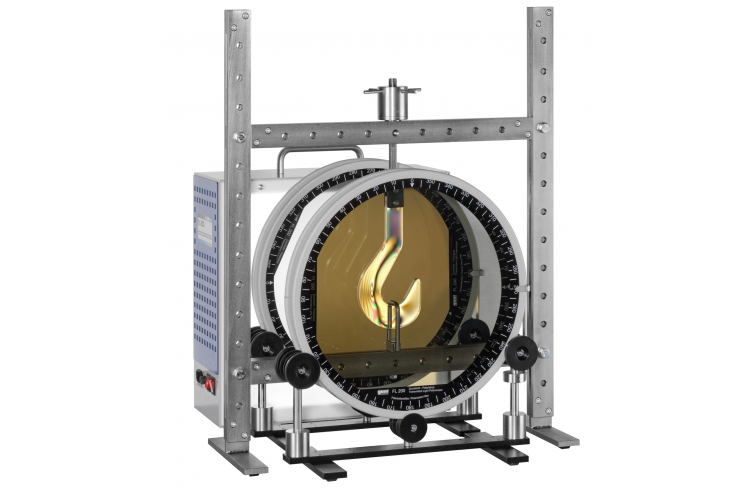

![Na obrázku je znázornená experimentálna jednotka spolu s modelom z FL 200.03.](/images/datasheet/343/FL-200-Photoelastic-experiments-with-a-transmission-polariscope-products_list_small-gunt-343-foto_totale.jpg)

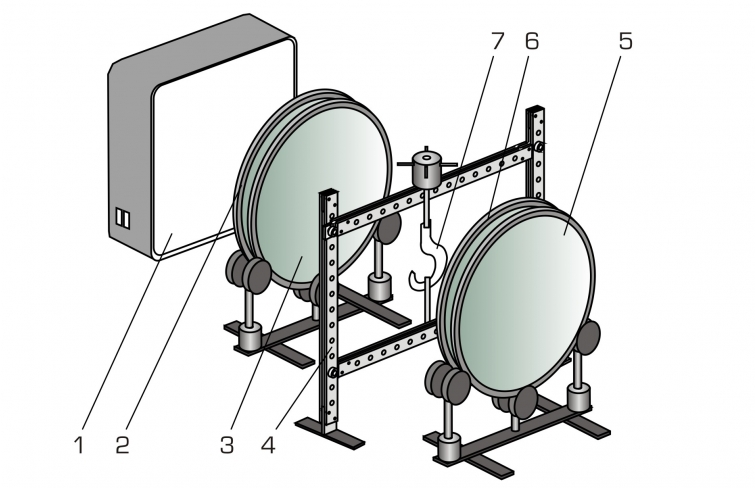

![1 svetelný zdroj, 2 polarizačný filter ako polarizátor, 3 štvrťvlnový filter, 4 rám na uchytenie a vloženie modelov, 5 polarizačný filter ako analyzátor, 6 štvrťvlnný filter, 7 modelov pod záťažou (FL 200.03)](/images/datasheet/343/FL-200-Photoelastic-experiments-with-a-transmission-polariscope-products_list_small-gunt-343-zeichnung.jpg)

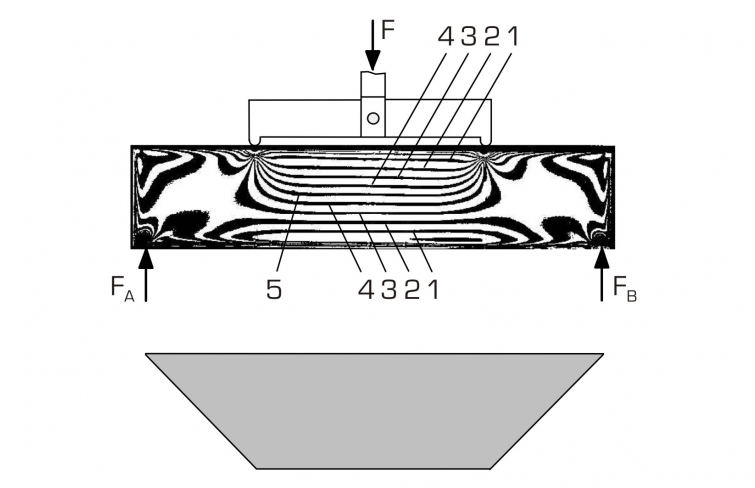

![Hore: rozloženie napätia v modeli pri zaťažení ohybom: 1 až 4 izochromatické usporiadanie, 5 neutrálne vlákno; F vonkajšia sila, podporné reakcie FA / FB; dole: diagram ohybového momentu](/images/datasheet/343/FL-200-Photoelastic-experiments-with-a-transmission-polariscope-products_list_small-gunt-343-zeichnung_einzelheit_1.jpg)

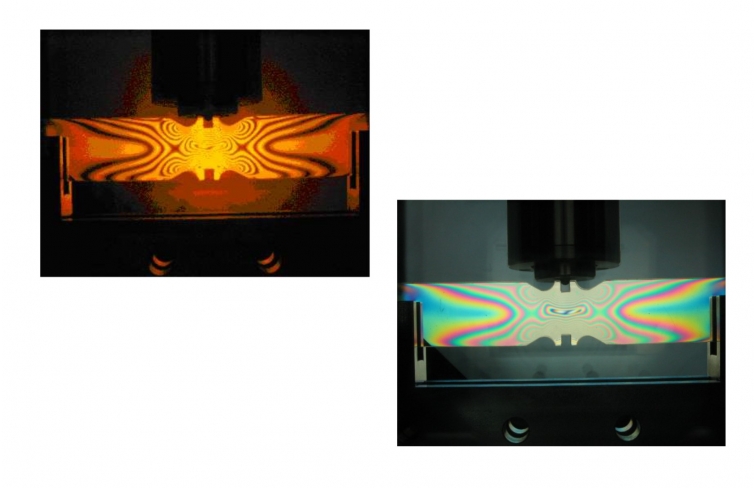

![Horná časť: model zárezovej lišty (FL 200.05) v monochromatickom svetle, spodná časť: model FL 200.05 v bielom svetle](/images/datasheet/343/FL-200-Photoelastic-experiments-with-a-transmission-polariscope-products_list_small-gunt-343-zeichnung_einzelheit_2.jpg)
