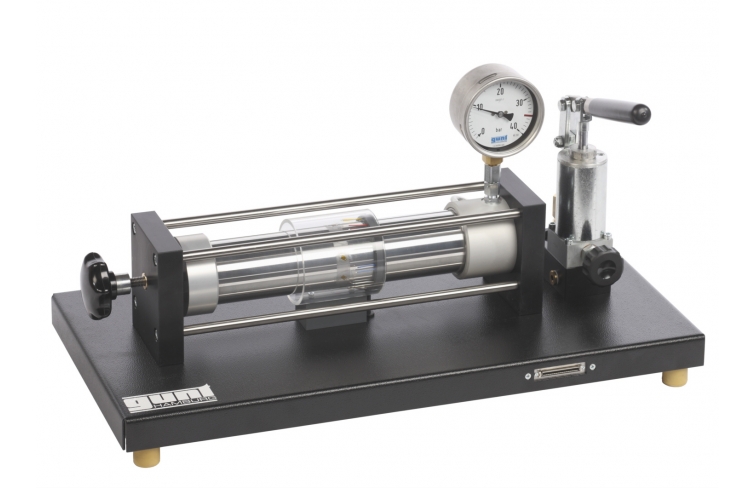

FL 130 Analýza napätia a deformácie na tenkostennom valci
- merať deformácie pomocou tenzometrov
- aplikácia Mohrovho napäťového kruhu na určenie hlavnej deformácie
- určiť hlavné napätia: axiálne a obvodové napätia podľa veľkosti a smeru
- v otvorenej nádobe (rúre)
- v uzavretej nádobe (bojler)
- porovnanie otvorených/uzavretých nádob
- určiť Poissonov pomer
- skúmanie vzťahov medzi deformáciami, tlakom a napätiami v rovinnom dvojosovom napätí
1 experimentálna jednotka
1 sada inštruktážneho materiálu
- napätie na nádobe pod vnútorným tlakom
- valec s aplikáciou tenzometra ako nádoba
- jednoosový alebo dvojosový stav napätia znázornený v experimente
požadovaný
FL 152 Viackanálový merací zosilňovač
voliteľné
WP 300.09 Laboratórny vozík
Rúry, tlakové nádoby, parné kotly atď. sa pri projektovaní považujú za tenkostenné nádoby. Hlavné napätia sú kľúčovými premennými pri výpočte a navrhovaní týchto nádob. Napätia a deformácie vyskytujúce sa v nádobe nie sú priamo merané, ale sú
určuje sa meraním deformácií na povrchu pomocou tenzometrov.
Experimentálna jednotka FL 130 sa používa na skúmanie napätí a deformácií v tenkostennej nádobe vystavenej vnútornému tlaku. Nádoba naplnená olejom je na jednom konci uzavretá vekom a na druhom konci s pohyblivým piestom. Na pohyb piestu sa používa ručné koleso so závitovým vretenom. Uvádzajú sa dva prípady zaťaženia: dvojosový stav napätia uzavretej nádoby, ako je nádrž kotla, a jednoosový stav napätia otvorenej nádoby, ako je potrubie. Vnútorný tlak je generovaný vo vnútri nádoby pomocou hydraulického čerpadla. Manometer ukazuje vnútorný tlak. Na povrch nádoby sú pripevnené tenzometre na zaznamenávanie napätia. Merací zosilňovač FL 152 zobrazuje namerané hodnoty. Namerané hodnoty je možné importovať do aplikačného softvéru na vizualizáciu, ktorá pomáha pri vyhodnocovaní experimentu.
Mohrov napäťový kruh sa používa na grafické znázornenie konverzie deformácie a na určenie hlavných deformácií. Hlavné napätia sa vypočítajú z hlavných deformácií použitím zákona pružnosti.
Objednávacie číslo: 021.13000
Špecifikácia
- skúmanie napätí v tenkostennej nádobe pod vnútorným tlakom
- valec môže byť použitý ako otvorené potrubie alebo uzavretá nádoba
- aplikácia tenzometra na povrch cievy pod rôznymi uhlami
- hermeticky uzavretý hydraulický systém, bezúdržbový, na vytváranie tlakového zaťaženia
- hydraulický systém s hydraulickým čerpadlom a manometrom
- Vyžaduje sa merací zosilňovač FL 152
- softvér na analýzu nameraných hodnôt vo FL 152
Technické dáta
Hliníková nádoba
- dĺžka: 400 mm
- priemer: Ø=75mm
- Hrúbka steny: 2,8 mm
- vnútorný tlak: max. 3,5 N/mm 2 (35 barov)
Aplikácia tenzometra
- 5 tenzometrov: polovičné mostíky, 350 Ohm
- uhlová poloha k osi nádoby: 0°, 30°, 45°, 60°, 90°
- merací faktor: 2,00 ± 1%
- napájanie: 10V
Manometer
- 0…40 barov
- presnosť: trieda 1,0
Rozmery a hmotnosť
DxŠxV: 700x350x350 mm
Hmotnosť: cca. 21 kg
Objednávacie číslo: 021.13000
![Experimentálna analýza napätia a deformácie](/images/wissen_thumbs/334_en-GB.jpg)
![Návrh laboratória pevnej mechaniky](/images/wissen_thumbs/170_en-GB.jpg)

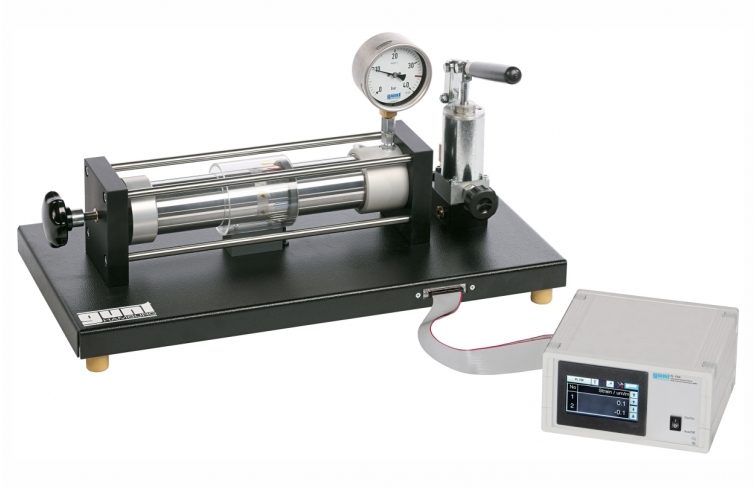

![Spracovanie analógových meracích signálov viackanálovým meracím zosilňovačom FL 152](/images/datasheet/334/FL-130-Stress-and-strain-analysis-on-a-thin-walled-cylinder-products_list_small-gunt-334-add_1.jpg)
![FL 152 Viackanálový merací zosilňovač](/images/datasheet/334/FL-130-FL-152-Multi-channel-measuring-amplifier-products_list_small-gunt-334-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/334/FL-130-WP-300.09-Laboratory-trolley-products_list_small-gunt-334-foto_totale.jpg)
![](/images/datasheet/334/FL-130-Stress-and-strain-analysis-on-a-thin-walled-cylinder-products_list_small-gunt-334-foto_totale.jpg)

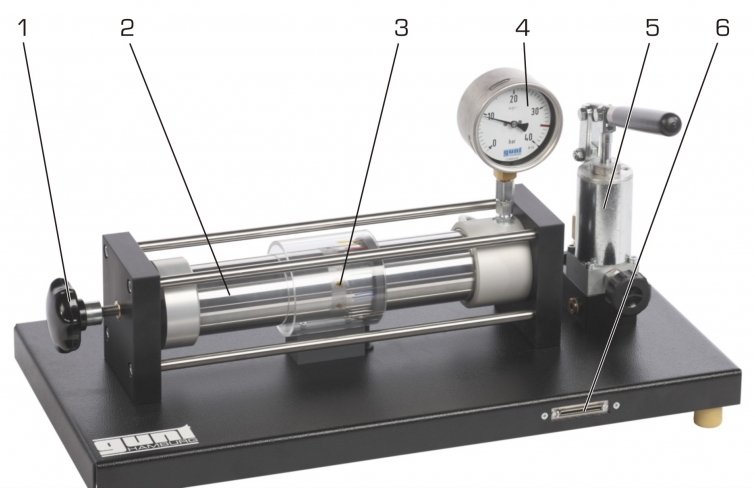

![1 ručné koliesko na nastavenie piestu, 2 nádoby, 3 meracie body tenzometra, 4 manometre, 5 hydraulických valcov s hydraulickým čerpadlom, 6 portov pre merací zosilňovač FL 152](/images/datasheet/334/FL-130-Stress-and-strain-analysis-on-a-thin-walled-cylinder-products_list_small-gunt-334-zeichnung.jpg)

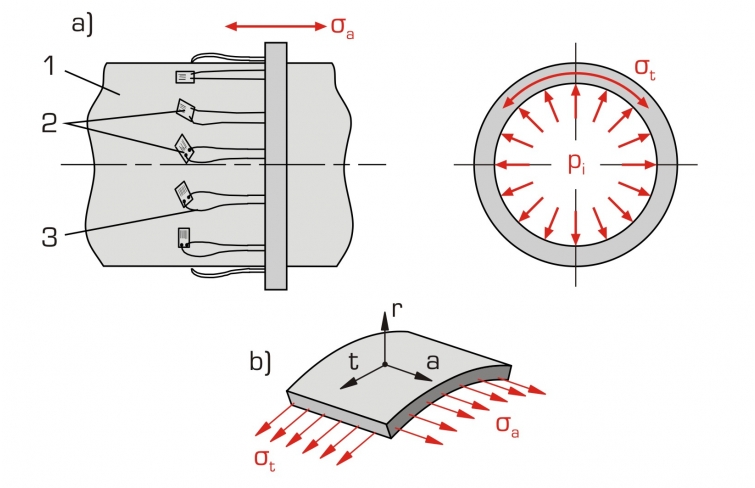

![a) Usporiadanie tenzometra na nádobe: 1 nádoba, 2 meracie body tenzometra, 3 káble; σa napätie v smere osi nádoby, σt napätie v obvodovom smere, pi vnútorný tlak; b) rovinný stav napätia v stene: a axiálny smer, t obvodový smer, r radiálny smer](/images/datasheet/334/FL-130-Stress-and-strain-analysis-on-a-thin-walled-cylinder-products_list_small-gunt-334-zeichnung_einzelheit_1.jpg)

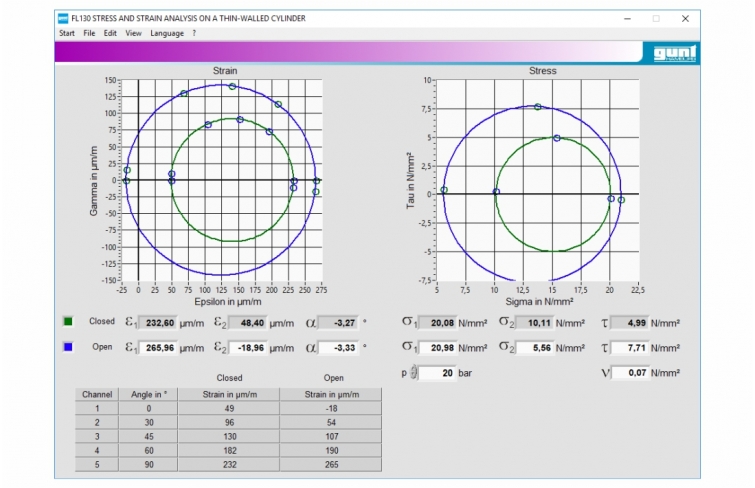

![Snímka obrazovky softvéru FL 152: Mohrov stresový kruh](/images/datasheet/334/FL-130-Stress-and-strain-analysis-on-a-thin-walled-cylinder-products_list_small-gunt-334-zeichnung_einzelheit_2.jpg)
