WP 950 Deformácia priamych nosníkov
- vyšetrenie priehybu pre staticky určité a staticky neurčité priame nosníky
- konzolový nosník
- jednopoľový nosník, dvoj alebo trojpoľový nosník
- formulácia diferenciálnej rovnice pre elastickú čiaru
- priehyb na konzolovom nosníku
- meranie priehybu v bode pôsobenia sily
- priehyb dvojpoľového nosníka na troch podperách
- meranie podporných reakcií
- meranie deformácií
- vplyv materiálu (modul pružnosti) a prierezu nosníka (geometria) na pružnú čiaru
- Maxwell-Bettiho koeficienty a zákon
- aplikácia princípu virtuálnej práce na staticky určitých a neurčitých nosníkoch
- určenie línií vplyvu
- aritmeticky
- kvalitatívne silovou metódou (Müller-Breslau)
1 rám
5 lúčov
4 podpery
1 sada závaží
3 číselníkové meradlá
1 sada príslušenstva
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- deformácia nosníka na dvoch alebo viacerých podperách pri bodovom zaťažení (napr. nosník o jednom poli)
- deformácia konzolového nosníka pri bodovom zaťažení
- staticky určité alebo neurčité systémy
voliteľné
WP 300.09 Laboratórny vozík
Nosníky sú kľúčovými konštrukčnými prvkami v strojárstve a stavebníctve. Nosník je tyčový komponent, ktorého rozmery prierezu sú oveľa menšie ako dĺžka a ktorý je zaťažený pozdĺž a kolmo na svoju pozdĺžnu os. Zaťaženie kolmé na pozdĺžnu os spôsobuje deformáciu nosníka – teda ohyb. Na základe svojej veľkosti sa lúč vníma ako jednorozmerný model.
Náuka o pevnosti materiálov sa zaoberá napätím a deformáciou, ktoré sú výsledkom pôsobenia zaťaženia na komponent. Mnoho základných princípov pevnosti materiálov možno dobre znázorniť priamym lúčom.
Skúmaný nosník vo WP 950 môže byť podopretý rôznymi spôsobmi. Vznikajú tak staticky určité a neurčité systémy, ktoré sú zaťažené rôznymi hmotnosťami.
Body aplikácie zaťaženia sú pohyblivé. Tri číselníkové meradlá zaznamenávajú výslednú deformáciu. Tri kĺbové podpery s integrovanými silomerami priamo indikujú reakcie podpery. Kĺbové podpery sú výškovo nastaviteľné, aby sa kompenzoval vplyv vlastnej hmotnosti skúmaného nosníka. Štvrtá podpera upína nosník na mieste.
Päť nosníkov rôznych hrúbok vyrobených z rôznych materiálov demonštruje vplyv geometrie a modulu pružnosti na deformáciu nosníka pri zaťažení.
Rôzne prvky experimentu sú prehľadne usporiadané a bezpečne uložené v úložnom systéme. Kompletné experimentálne nastavenie je usporiadané v ráme.
Objednávacie číslo: 020.95000
Špecifikácia
- elastické línie staticky určitých a neurčitých nosníkov pri rôznych podmienkach upnutia
- 3 oceľové nosníky s rôznymi prierezmi
- 1 mosadzný a 1 hliníkový nosník
- 3 kĺbové, výškovo nastaviteľné podpery so silomerom
- 1 podpera so svorkou
- silomery možno vynulovať
- 3 číselníkové meradlá na zaznamenávanie deformácií
- závažia s nastaviteľnými háčikmi
- rám z eloxovaného hliníka, v ktorom je umiestnený experiment
- úložný systém na uloženie komponentov
Technické dáta
Beam
- dĺžka: 1000 mm
- prierezy: 3x20mm (oceľ), 4x20mm (oceľ), 6x20mm (oceľ, mosadz, hliník)
Rozmer otvoru rámu: 1320 x 480 mm
Závažia
- 4x 2,5N (záves)
- 4x 2,5N
- 16x 5N
Meracie rozsahy
- sila: ±50N, delenie: 1N
- zdvih: 0…20 mm, delenie: 0,01 mm
Rozmery a hmotnosť
DxŠxV: 1400x400x630 mm
Hmotnosť: cca. 37 kg
DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 12 kg (úložný systém)
Objednávacie číslo: 020.95000
![Elastické deformácie](/images/wissen_thumbs/332_en-GB.jpg)
![Návrh laboratória pevnosti materiálov](/images/wissen_thumbs/160_en-GB.jpg)
![Návrh laboratória stavebného inžinierstva](/images/wissen_thumbs/443_en-GB.jpg)

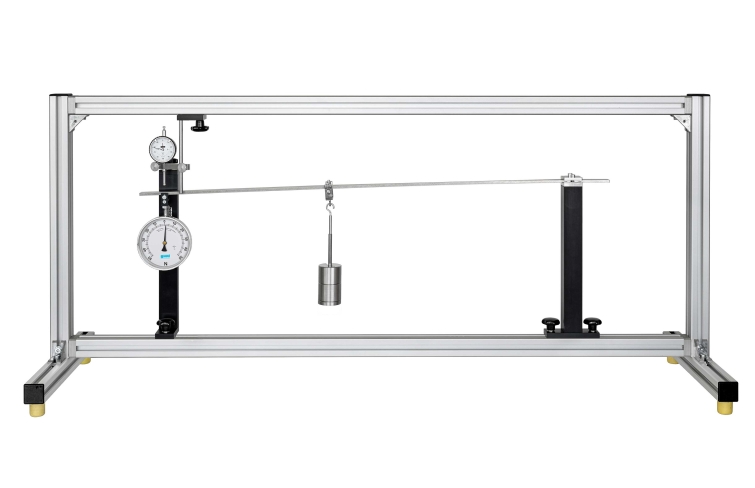

![Experiment: jednopoľový nosník s pevnou a pohyblivou podperou](/images/datasheet/1661/WP-950-Deformation-of-straight-beams-products_list_small-gunt-1661-add_3.jpg)

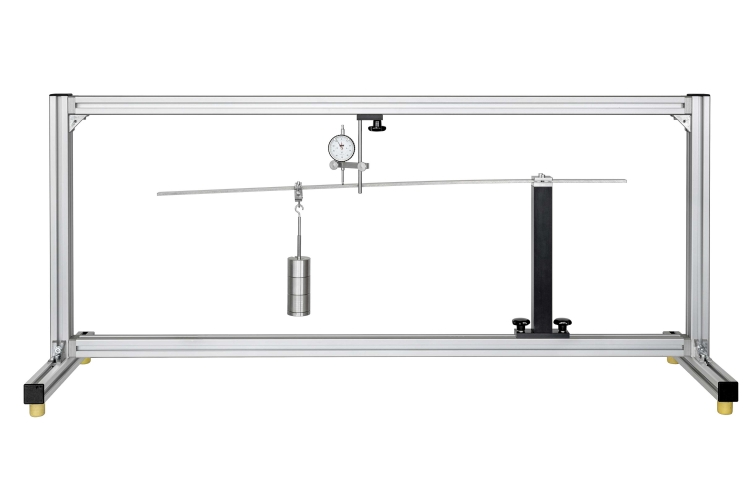

![Experiment: konzolový](/images/datasheet/1661/WP-950-Deformation-of-straight-beams-products_list_small-gunt-1661-add_4.jpg)

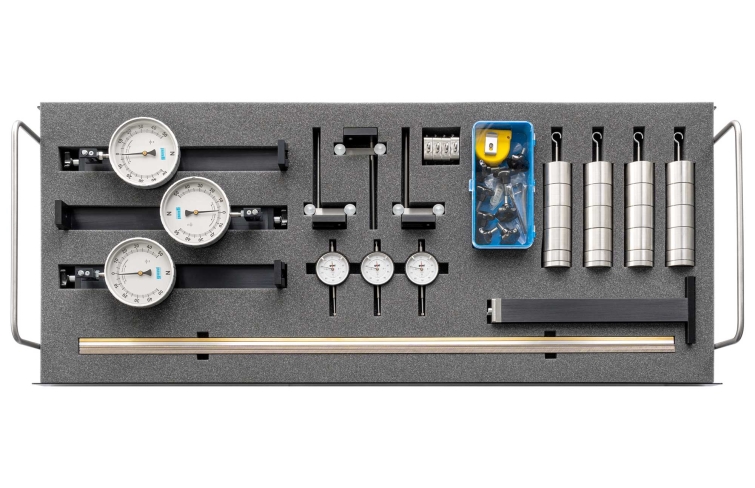

![úložný systém s penovou vložkou](/images/datasheet/1661/WP-950-Deformation-of-straight-beams-products_list_small-gunt-1661-add_1.jpg)

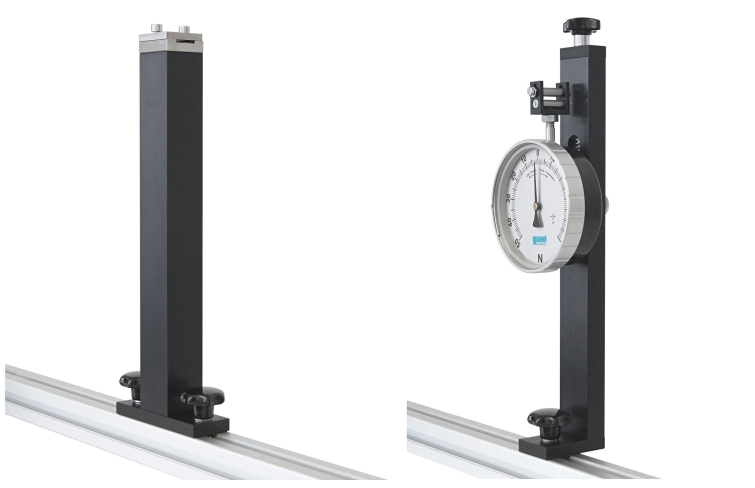

![Pevná a pohyblivá podpera](/images/datasheet/1661/WP-950-Deformation-of-straight-beams-products_list_small-gunt-1661-add_2.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1661/WP-950-WP-300.09-Laboratory-trolley-products_list_small-gunt-1661-foto_totale.jpg)

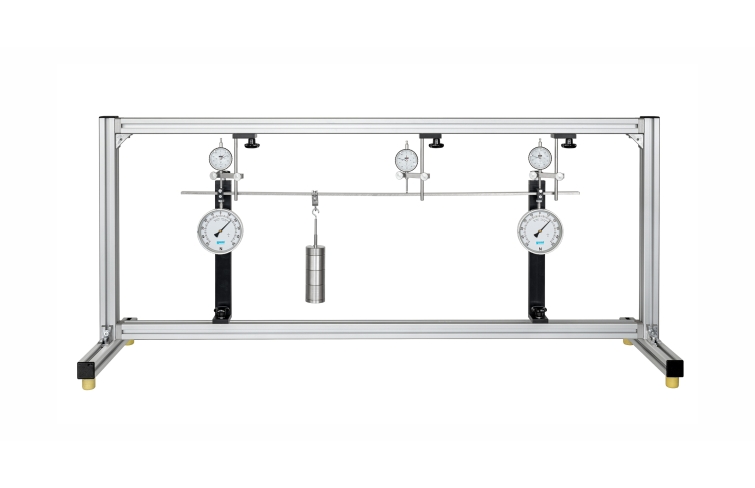

![](/images/datasheet/1661/WP-950-Deformation-of-straight-beams-products_list_small-gunt-1661-foto_totale.jpg)

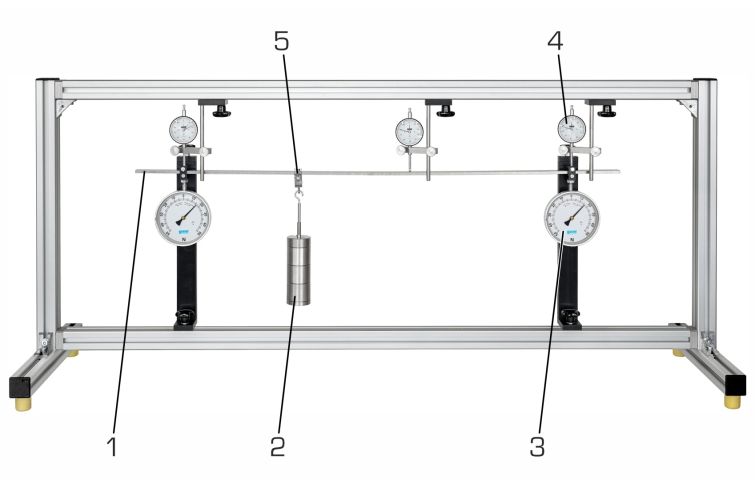

![1 nosník, 2 závažie, 3 podpera so silomerom, 4 číselník, 5 nastaviteľný hák](/images/datasheet/1661/WP-950-Deformation-of-straight-beams-products_list_small-gunt-1661-zeichnung.jpg)

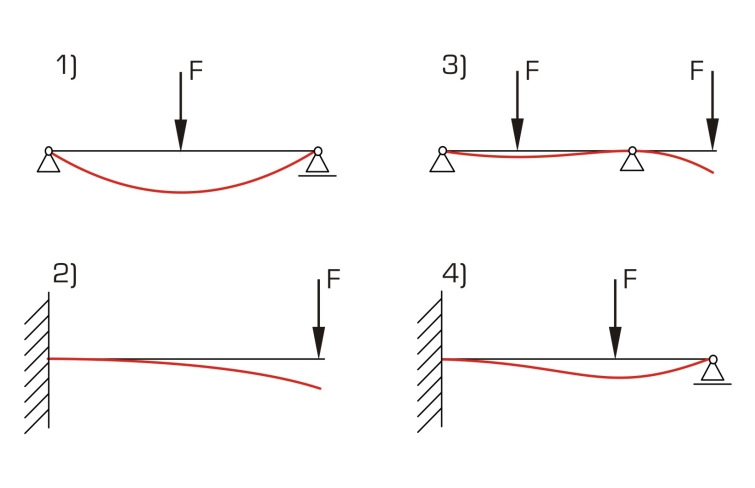

![Elastické línie pre staticky určité (vľavo) a neurčité (vpravo) prípady: 1 jednopolový nosník s pevnou a pohyblivou podperou, 2 konzoly, 3 nosníky s 2 pevnými podperami, 4 podopreté konzoly](/images/datasheet/1661/WP-950-Deformation-of-straight-beams-products_list_small-gunt-1661-zeichnung_einzelheit_1.jpg)

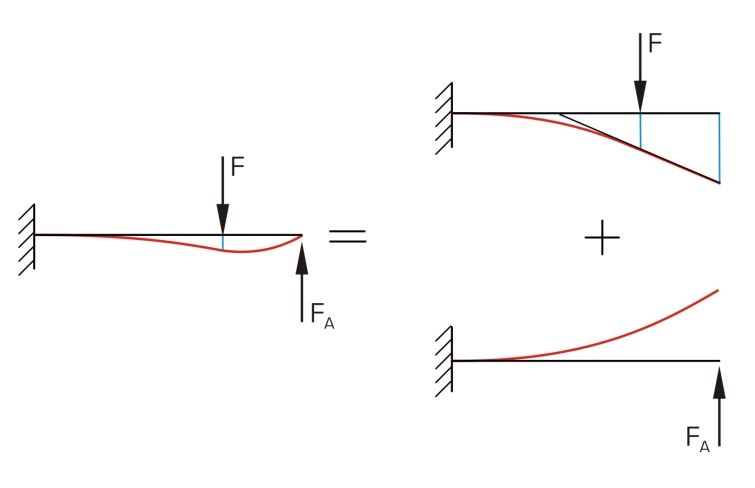

![Princíp superpozície: celková pružná čiara staticky neurčitého nosníka (vľavo) je súčtom deformácií vonkajšej sily v podpere (vpravo)](/images/datasheet/1661/WP-950-Deformation-of-straight-beams-products_list_small-gunt-1661-zeichnung_einzelheit_2.jpg)
