SE 110.47 Metódy stanovenia elastických línií
- elastické čiary pre staticky určité alebo neurčité nosníky pri zaťažení
- určenie elastickej čiary nosníka pomocou
- princíp virtuálnej práce (výpočet)
- Mohrova analógia (metóda plošného momentu navrhnutá Mohrom; grafické znázornenie)
- uplatnenie princípu superpozície
- určenie
- maximálne vychýlenie lúča
- uhol sklonu lúča
- porovnanie medzi vypočítanými a nameranými hodnotami uhla sklonu a vychýlenia
3 lúče
2 podpery so svorkami
1 podpera so silomerom
1 zariadenie na generovanie ohybového momentu
1 sada závaží
3 vychyľovacie valčeky s upínaním
3 káble
2 číselníkové meradlá s držiakom
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- porovnanie rôznych metód na určenie elastickej čiary: virtuálna práca, Mohrova analógia
- staticky určité a neurčité systémy
- rôzne stavy zaťaženia: bodové zaťaženie alebo ohybový moment
požadovaný
SE 112 Montážny rám
voliteľné
SE 110,30 Číselníkové meradlá
Nosníky sú kľúčové konštrukčné prvky v strojárstve a stavebníctve, ktoré podliehajú deformácii pri zaťažení. V prípade jednoduchého nosníka je možné túto deformáciu predpovedať rôznymi metódami, ako je napríklad princíp virtuálnej práce.
Skúmaný nosník v SE 110.47 môže byť podopretý rôznymi spôsobmi uloženia. Na realizáciu staticky určitých alebo neurčitých systémov sú k dispozícii dve podpery so svorkami a kĺbové podpery so silomerom. Dve podpery s upínacími úchytmi sú vybavené číselníkovými mierkami a môžu sa použiť aj ako kĺbové podpery. Tieto číselníkové meradlá umožňujú určiť uhol sklonu lúča na podpere. Tretí číselník zaznamenáva vychýlenie lúča v náhodnom bode.
Dodatočne je poskytnuté zariadenie na generovanie ohybového momentu v náhodnom bode nosníka. Štvrtý číselník zaznamenáva uhol sklonu zariadenia.
Nosník je zaťažený závažiami (bodové zaťaženie a spojené sily na generovanie ohybového momentu). Upínací moment na podperách je možné určiť pomocou závaží.
Rôzne prvky experimentu sú prehľadne usporiadané a bezpečne uložené v úložnom systéme. Kompletná experimentálna zostava je usporiadaná v ráme SE 112 .
Objednávacie číslo: 022.11047
Špecifikácia
- porovnanie rôznych metód na určenie elastickej čiary
- staticky určitý alebo neurčitý lúč
- 2 podpery s upevnením pomocou svorky, voliteľne ako kĺbová podpera s meraním uhla sklonu alebo s upevnením svorkou
- 1 kĺbová podpera so silomerom
- zariadenie na generovanie ohybového momentu
- číselníkový meradlo s generovaním momentu na meranie uhla sklonu
- číselník na zaznamenávanie deformácií lúča
- závažia na vystavenie nosníka bodovému zaťaženiu alebo momentu
- závažia na určenie upínacích momentov na podperách so svorkami
- úložný systém na uloženie komponentov
- experimentálne nastavenie v ráme SE 112
Technické dáta
Beam
- dĺžka: 1000 mm
- prierez: 20x4mm
- materiál: oceľ
Závažia
- 7x 1N (záves)
- 28x 1N
- 21x 5N
Meracie rozsahy
- sila: ±50N, delenie: 1N
- zdvih: 0…20 mm, delenie: 0,01 mm
Rozmery a hmotnosť
DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 42 kg (celkovo)
Vyžaduje sa pre prevádzku
Montážny rám SE 112
Objednávacie číslo: 022.11047
![Elastické deformácie](/images/wissen_thumbs/332_en-GB.jpg)
![SE 110 GUNT Structure Line: Kurz inžinierskych mechanikov](/images/wissen_thumbs/328_en-GB.jpg)
![Návrh laboratória stavebného inžinierstva](/images/wissen_thumbs/443_en-GB.jpg)

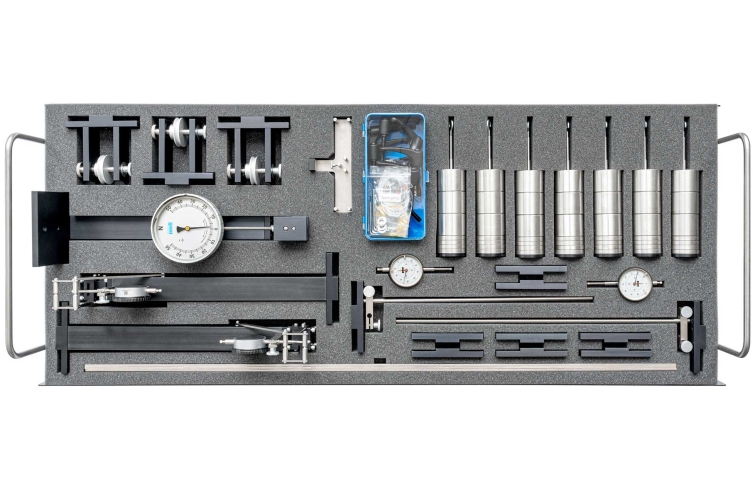

![úložný systém s penovou vložkou](/images/datasheet/1304/SE-110.47-Methods-to-determine-the-elastic-line-products_list_small-gunt-1304-add_1.jpg)
![SE 110,30 Číselníkové meradlá](/images/datasheet/1304/SE-110.47-SE-110.30-Dial-gauges-products_list_small-gunt-1304-foto_totale.jpg)
![SE 112 Montážny rám](/images/datasheet/1304/SE-110.47-SE-112-Mounting-frame-products_list_small-gunt-1304-foto_totale.jpg)

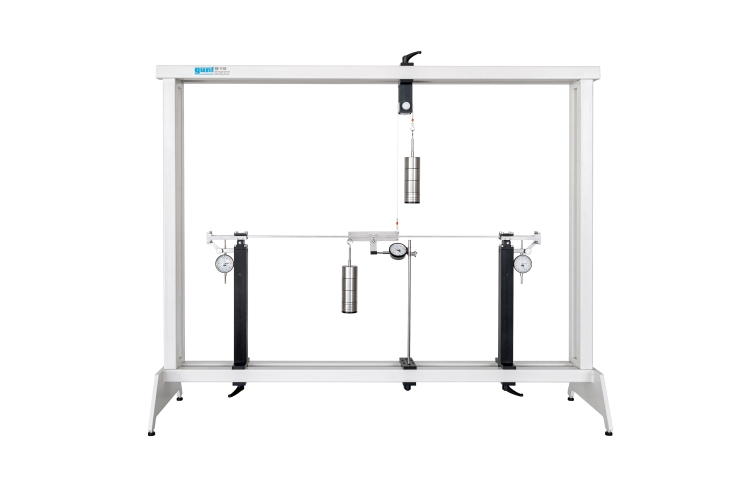

![Obrázok zobrazuje SE 110.47 v montážnom ráme SE 112](/images/datasheet/1304/SE-110.47-Methods-to-determine-the-elastic-line-products_list_small-gunt-1304-foto_totale.jpg)

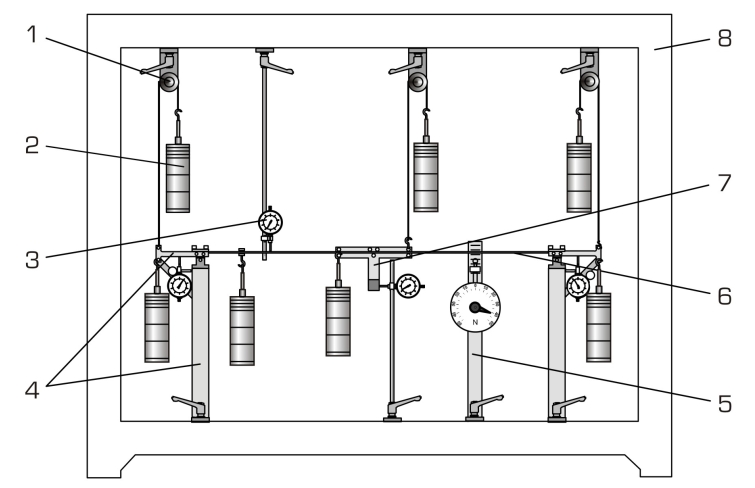

![1 vychyľovací valec s upínaním, 2 závažie, 3 číselník, 4 podpera s upínaním a číselníkovým tlakomerom, 5 podpera so silomerom, 6 nosník, 7 zariadenie na generovanie ohybového momentu, 8 rám SE 112](/images/datasheet/1304/SE-110.47-Methods-to-determine-the-elastic-line-products_list_small-gunt-1304-zeichnung.jpg)

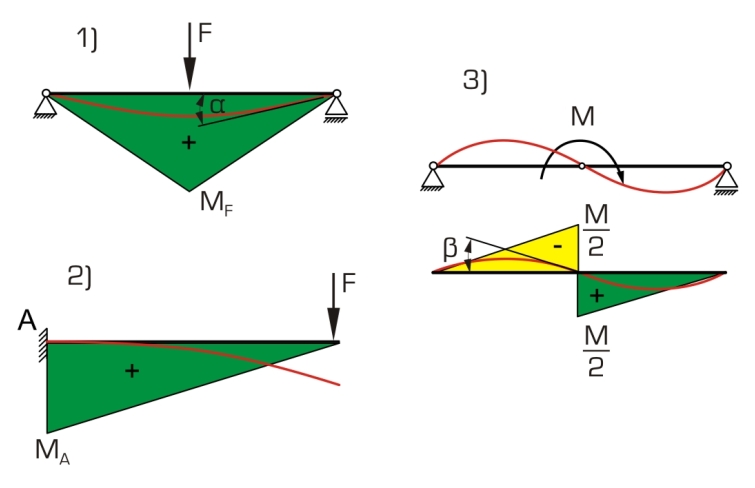

![Charakteristika ohybového momentu (zelená/žltá) a pružná čiara (červená) pre staticky určité nosníky: 1 jednopolový nosník so stredným bodovým zaťažením, 2 konzolový nosník s bodovým zaťažením, 3 jednopolový nosník s ohybovým momentom ako záťažou; Ohybový moment MA na podpere A, ohybový moment MF vyplývajúci zo sily F, ohybový moment M, uhol sklonu α, β](/images/datasheet/1304/SE-110.47-Methods-to-determine-the-elastic-line-products_list_small-gunt-1304-zeichnung_einzelheit_1.jpg)

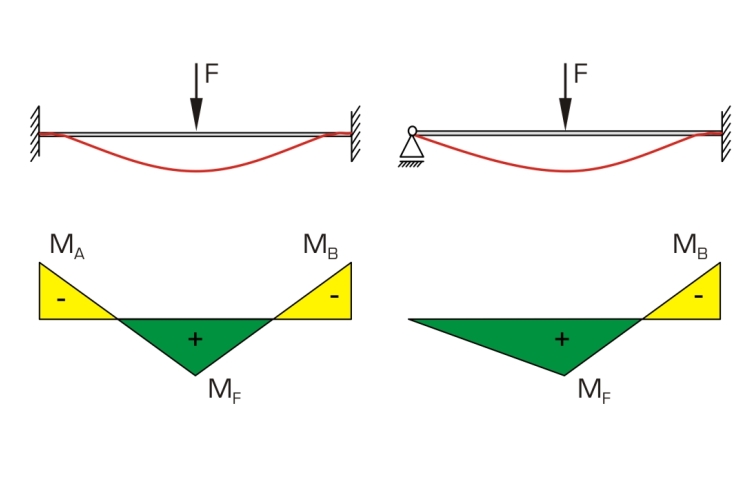

![Charakteristika ohybového momentu (zelená/žltá) a elastická čiara (červená) pre staticky neurčité nosníky s centralizovaným bodovým zaťažením](/images/datasheet/1304/SE-110.47-Methods-to-determine-the-elastic-line-products_list_small-gunt-1304-zeichnung_einzelheit_2.jpg)
