SE 110.14 Elastická línia nosníku
- elastická línia pri premenlivom zaťažení
- elastická línia za rôznych podmienok podpory
- demonštrácia Maxwell-Bettiho vety
- elastická čiara v staticky neurčitých sústavách
3 lúče
2 kĺbové podpery
1 pevná podpera so svorkou
2 číselníkové meradlá s držiakom
1 sada závaží
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- nosníky z rôznych materiálov: oceľ, mosadz a hliník
požadovaný
SE 112 Montážny rám
voliteľné
SE 110,30 Číselníkové meradlá
Nosníky sú dôležitými konštrukčnými prvkami v strojárstve a stavebníctve, ktoré sa môžu deformovať pri zaťažení. Nosníky sú zaťažované priečne v axiálnom smere, čo vedie k priehybu. Pri lineárno-elastickom správaní materiálu sa na určenie priehybu nosníkov používa ohybová čiara, tiež známa ako elastická čiara. Priehyb možno určiť v akomkoľvek bode lúča pomocou koeficientov vplyvu a Maxwell-Bettiho komutatívnej teórie.
Jednotka SE 110.14 sa používa na určenie deformácie ohybového nosníka. Na tento účel sa nosník študuje pri rôznych zaťaženiach, rôznych podmienkach podopretia a statickej neurčitosti. Pružná čiara je určená výpočtom a overená experimentom.
Experimentálne usporiadanie zahŕňa tri nosníky vyrobené z rôznych materiálov. K dispozícii sú dve kĺbové podpery a jedna pevná podpera so svorkou. Číselníkové meradlá zaznamenávajú výslednú deformáciu lúča. Časti experimentu sú prehľadne rozložené a bezpečne uložené v úložnom systéme.
Celá experimentálna zostava je skonštruovaná v montážnom ráme SE 112 .
Objednávacie číslo: 022.11014
Špecifikácia
- určiť elastickú čiaru
- nosníky z rôznych materiálov: oceľ, mosadz a hliník
- 2 kĺbové podpery
- 1 pevná podpera so svorkou
- číselníkové meradlá na zaznamenávanie deformácie lúča
- skladovací systém pre diely
- nastavenie experimentu v montážnom ráme SE 112
Technické dáta
Nosníky
- oceľ, DxŠxV: 1000x20x3mm
- mosadz, DxŠxV: 1000x20x6mm
- hliník, DxŠxV: 1000x20x6mm
Závažia
- 2x 1N (záves)
- 10x 1N
- 6x 5N
Meracie rozsahy
- zdvih: 0…20 mm
- delenie: 0,01 mm
Rozmery a hmotnosť
DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 42 kg (celkovo)
Vyžaduje sa pre prevádzku
Montážny rám SE 112
Objednávacie číslo: 022.11014
![Elastické deformácie](/images/wissen_thumbs/332_en-GB.jpg)
![SE 110 GUNT Structure Line: Kurz inžinierskych mechanikov](/images/wissen_thumbs/328_en-GB.jpg)

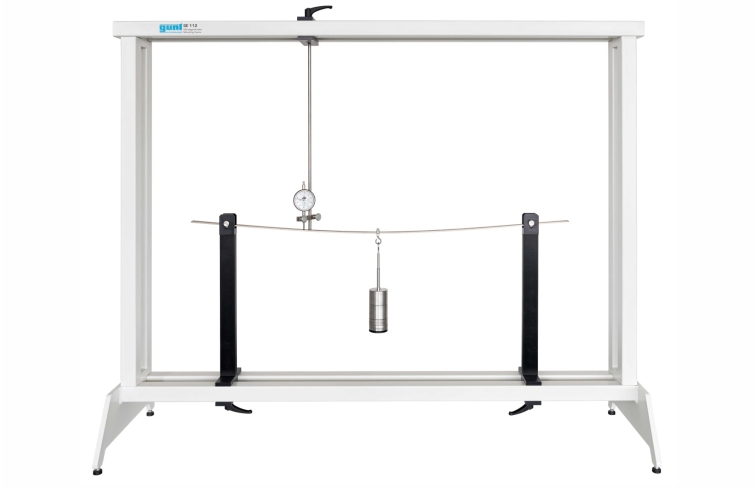

![Elastická línia s dvoma kĺbovými podperami](/images/datasheet/1274/SE-110.14-Elastic-line-of-a-beam-products_list_small-gunt-1274-add_2.jpg)

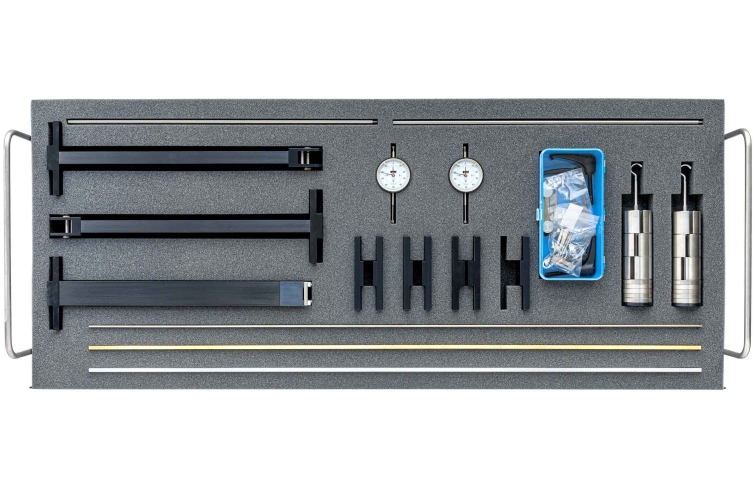

![úložný systém s penovou vložkou](/images/datasheet/1274/SE-110.14-Elastic-line-of-a-beam-products_list_small-gunt-1274-add_1.jpg)
![SE 110,30 Číselníkové meradlá](/images/datasheet/1274/SE-110.14-SE-110.30-Dial-gauges-products_list_small-gunt-1274-foto_totale.jpg)
![SE 112 Montážny rám](/images/datasheet/1274/SE-110.14-SE-112-Mounting-frame-products_list_small-gunt-1274-foto_totale.jpg)

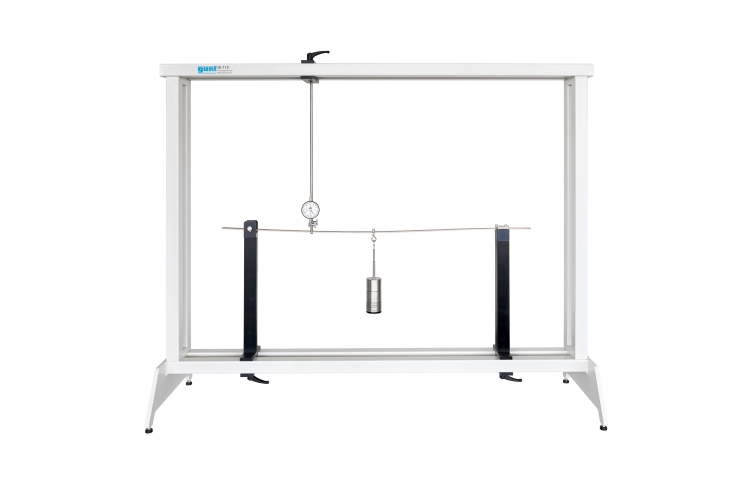

![Obrázok zobrazuje SE 110.14 v montážnom ráme SE 112](/images/datasheet/1274/SE-110.14-Elastic-line-of-a-beam-products_list_small-gunt-1274-foto_totale.jpg)

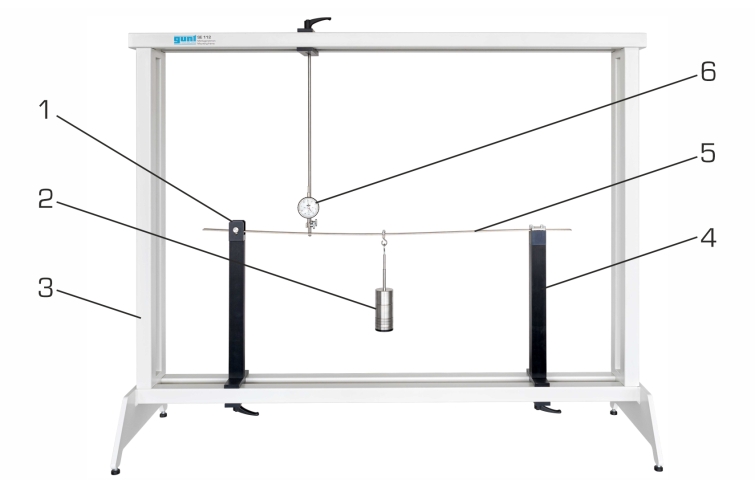

![Elastická línia v staticky neurčitých systémoch: 1 kĺbová podpera, 2 závažie, 3 rám SE 112, 4 pevná podpera so svorkou, 5 nosníkov, 6 úchylkomer](/images/datasheet/1274/SE-110.14-Elastic-line-of-a-beam-products_list_small-gunt-1274-zeichnung.jpg)

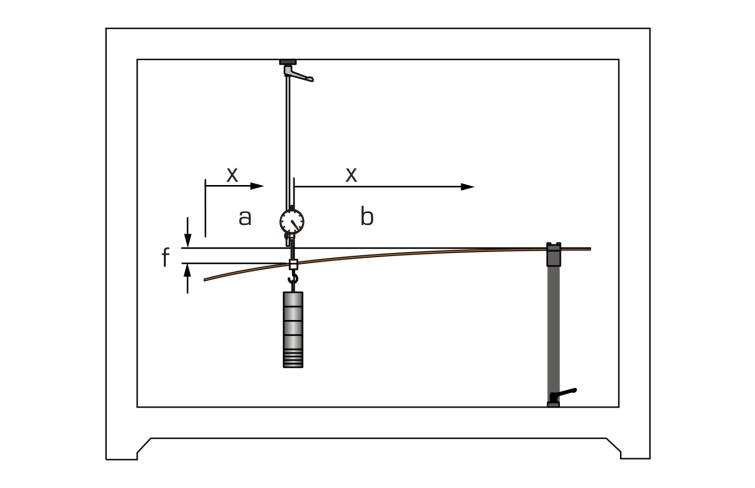

![Ohýbanie na konzolovom nosníku: f vytiahnutie konca nosníka, x vzdialenosť, nezaťažená oblasť s lineárnou elastickou čiarou, b zaťažená oblasť](/images/datasheet/1274/SE-110.14-Elastic-line-of-a-beam-products_list_small-gunt-1274-zeichnung_einzelheit_1.jpg)

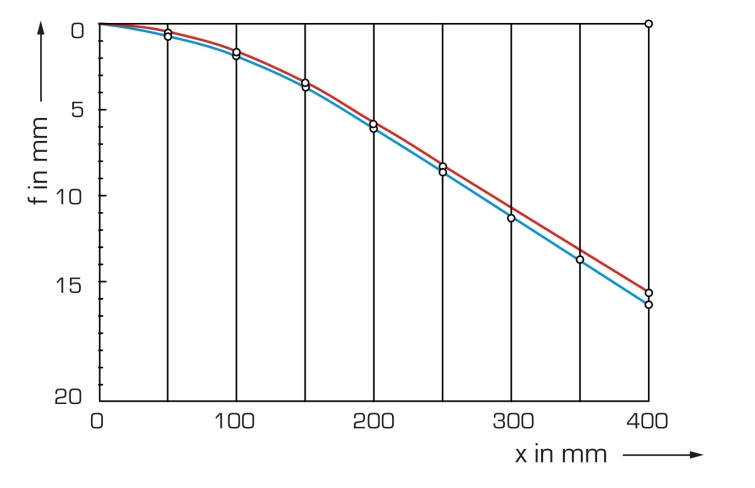

![Elastická línia konzolového nosníka: f ťah dole, x vzdialenosť; červená: vypočítané hodnoty, modrá: namerané hodnoty](/images/datasheet/1274/SE-110.14-Elastic-line-of-a-beam-products_list_small-gunt-1274-zeichnung_einzelheit_2.jpg)
