MT 120 Montážne cvičenie: čelná prevodovka

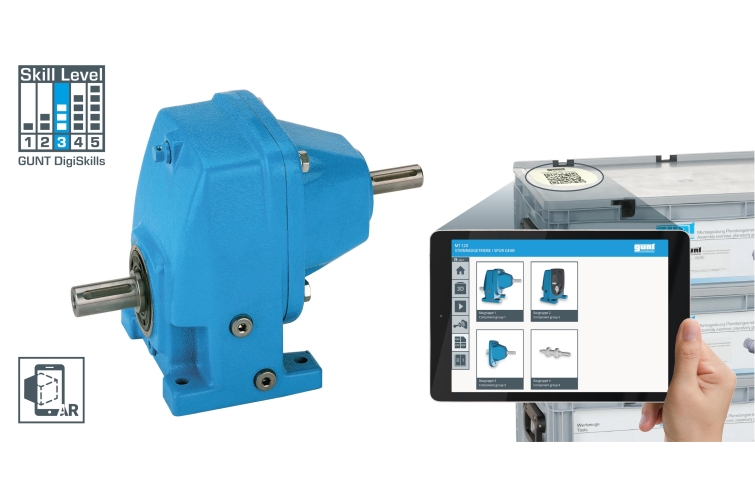

Na obrázku je znázornené zostavené zariadenie a GUNT Media Center, tablet nie je súčasťou dodávky

funkcia a konštrukcia čelného čelného súkolesia
plánovanie a prezentácia montážneho procesu s podporou rozšírenej reality
montáž a demontáž, a to aj na účely údržby a opráv
čítať a porozumieť technickým výkresom (súbory PDF , súbory DXF , súbory STEP )
zoznámenie sa s rôznymi prvkami stroja: guľkové ložiská, tesnenia hriadeľa
oboznámenie sa s montážnymi pomôckami a prípravkami
generácie programov pre 3D tlač a CNC obrábanie

v spojení s MT 173
- funkčné testovanie zmontovanej prevodovky
v spojení s MT 174
- preventívna údržba

1 súprava

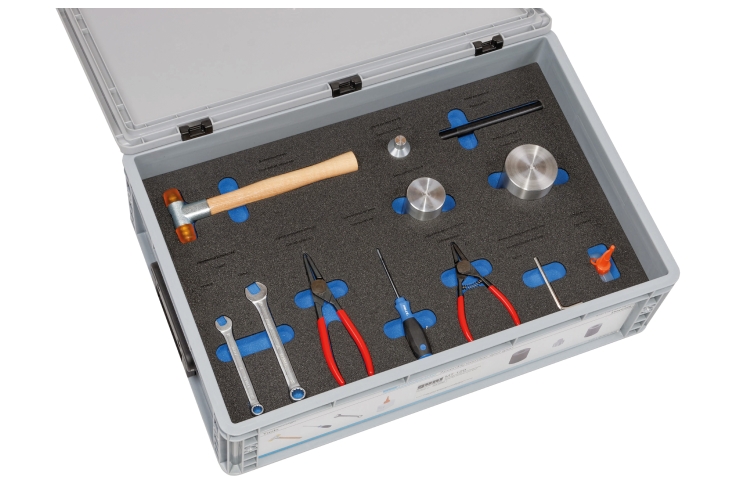

1 sada nástrojov
1 sada montážnych prípravkov
1 sada náhradných dielov

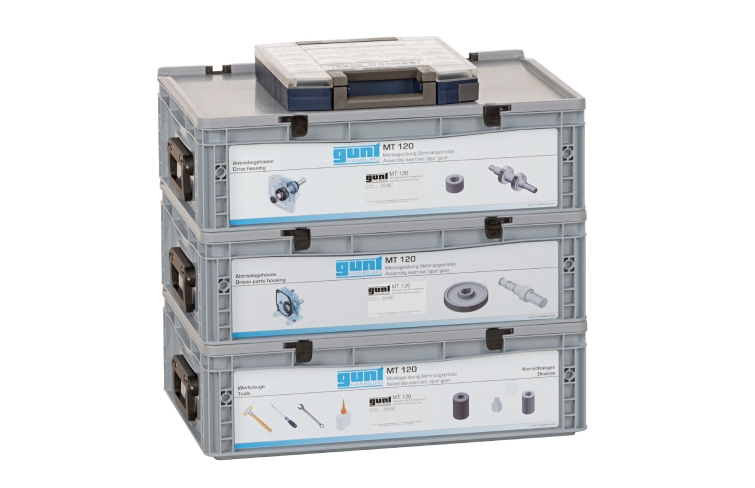

3x úložný systém s penovou vložkou
1 sada inštruktážneho materiálu, pozostávajúca z technického popisu systému, kompletnej sady výkresov so zoznamom dielov ( PDF , DXF , STEP ), popisu montážnych a demontážnych sekvencií, montážnych videí, online prístupu do GUNT Media Center

časť vzdelávacích projektov GUNT DigiSkills a GUNT Practice Line na montáž, údržbu a opravy
podporované rozšírenou realitou

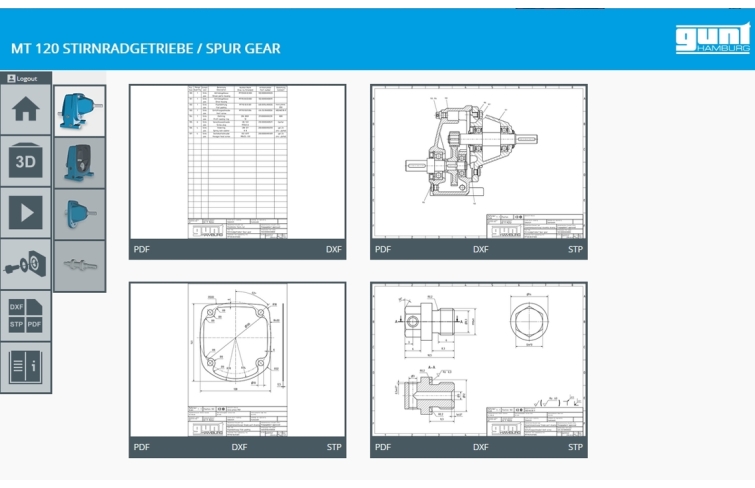

multimediálne inštruktážne materiály na USB kľúči a online v GUNT Media Center: 3D PDF , DXF súbory, STEP súbory, videá

voliteľné

Vozík MT 120.01
MT 120.02 Transportný valec
GL 300.03 Model rezu: čelné koleso
MT 173 Skúšobný stojan pre prevody
MT 174 Triedička

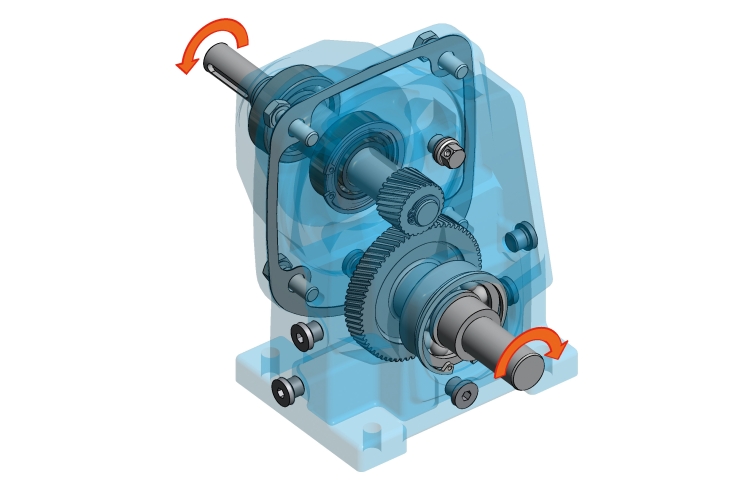

Jednotka MT 120 je čelná prevodovka so šikmými ozubenými kolesami. Prevodovka je jednostupňová a má pevný prevodový pomer (pevná prevodovka). Špirálovo rezané ozubené kolesá bežia hladšie a tichšie ako ozubené kolesá s priamymi zubami, pretože zuby ozubeného kolesa do seba zapadajú postupne a zaberajú viaceré zuby. Sú vhodné pre vyššie rýchlosti a znesú väčšie zaťaženie ako porovnateľné prevody s priamymi zubami.

Súprava MT 120 je súčasťou GUNT Practice Line pre montáž, údržbu a opravy, ktorá bola určená pre technické školy a firemné školiace strediská. Úzke prepojenie medzi teóriou a učebným obsahom založeným na praxi je evidentné. Procesy montáže a demontáže je možné jednoducho dokončiť v rámci štandardných vyučovacích hodín. Na montáž sú potrebné iba základné nástroje, ktoré sú všetky dodávané so súpravou. Dosadacie sedlá prevodovky sú navrhnuté tak, aby celý proces montáže mohol byť vykonaný ručne.

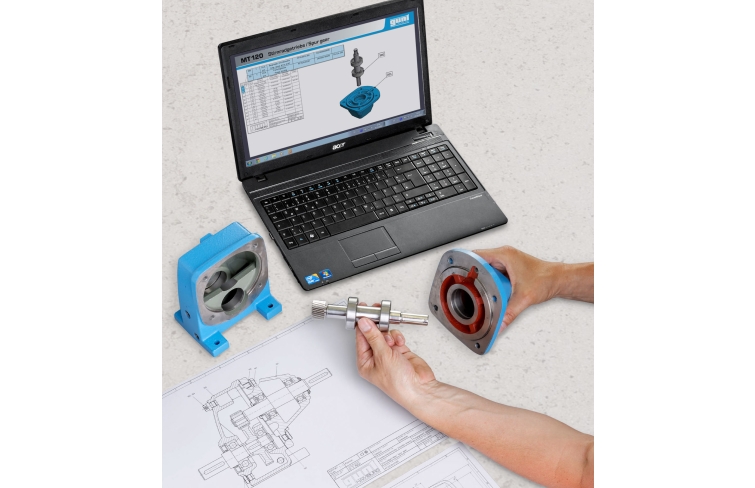

Súčasné multimediálne inštruktážne materiály poskytujú rozsiahle technické informácie ako základ pre návrh lekcií. Základným prvkom učebných materiálov je kompletná sada výkresov ako súbory so zoznamom dielov, výkresy jednotlivých dielov, rozložené pohľady, montážne výkresy a 3D výkresy. Všetky výkresy sú štandardné a sú dimenzované v súlade s požiadavkami výroby. Sada výkresov pozostáva zo súborov DXF , súborov STEP a súborov PDF . Užitočnou funkciou sú aj montážne videá. Súbory sú tiež bezplatne dostupné online v GUNT Media Center. Na vizualizáciu procesov a funkcií v prevodovke je k dispozícii rozhranie rozšírenej reality (Vuforia View) pre mobilné zariadenia.

Demontované čelné koleso sa dodáva v úložnom systéme s penovou vložkou. Pre pohodlnú prepravu stavebnice je vhodný transportný valec MT 120.02 alebo vozík MT 120.01 .

Objednávacie číslo: 051.12000

Špecifikácia

súprava čelnej prevodovky
časť GUNT DigiSkills a GUNT Practice Line na montáž, údržbu a opravy

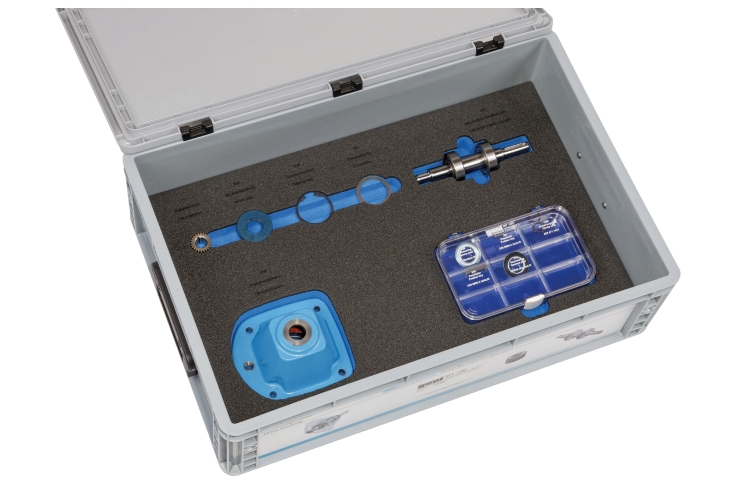

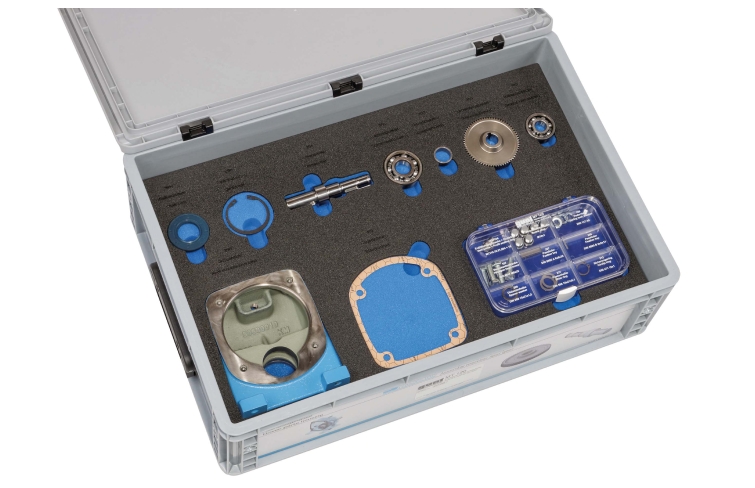

rozložené čelné koleso so sadou malých dielov a 4 montážnymi prípravkami, uložené v úložnom systéme s penovou vložkou
čelné ozubené kolesá so šikmým ozubením
prevodovka pozostávajúca zo skrine hnaných častí, skrine pohonu, hnaného a hnacieho hriadeľa, hnaného prevodu a hnacieho pastorka, ako aj ložísk
rozšírená realita: vizualizácia prvkov stroja, zobrazenie rozložených pohľadov, funkcií
multimediálne inštruktážne materiály: PDF , CAD súbory, STEP súbory, videá
online prístup do GUNT Media Center
