CE 300 Iónová výmena
- naučiť sa základný princíp zmäkčovania a odsoľovania iónovou výmenou
- identifikácia rôznych režimov činnosti katiónových a aniónových meničov
- kombinované použitie katiónových a aniónových meničov na odsoľovanie
- výmena kapacít a regenerácia
- overenie teoreticky vypočítaného času regenerácie
1 experimentálna jednotka
2 nádrže
1 merač vodivosti
2 baliace jednotky katexu
2 baliace jednotky aniónového meniča
1 sada príslušenstva
1 sada inštruktážneho materiálu
- zmäkčovanie a odsoľovanie vody iónovou výmenou
- regenerácia iónomeničov
- menič katiónov a aniónov
voliteľné
WP 300.09 Laboratórny vozík

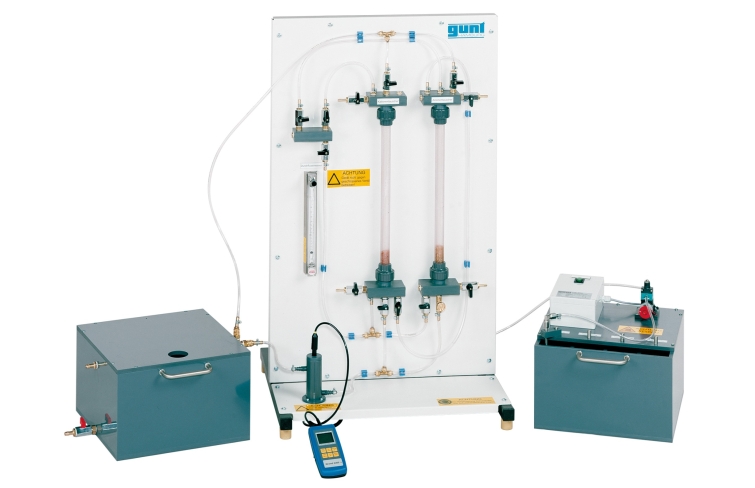

Iónomeniče sa používajú pri úprave vody predovšetkým na odsoľovanie a zmäkčovanie. CE 300 umožňuje demonštrovať tieto procesy pomocou katexov a aniónov.
Surová voda sa čerpá z nádrže do katexu. V procese zmäkčovania voda odtiaľ prúdi späť do zbernej nádrže. Na odsoľovanie surovej vody sa potom dodatočne vedie cez aniónový výmenník. Odtiaľ prechádza upravená voda do zbernej nádrže. V procese regenerácie sa kyselina alebo lúh privádza do iónomeničov pomocou rovnakého čerpadla. Použitá kyselina a žieravina sa zhromažďuje v zbernej nádrži.
Prietok čerpadla je nastaviteľný a možno ho odčítať z prietokomeru predtým, ako vstúpi do prvého iónomeniča. Pre priebežné vyhodnocovanie procesu je pred vstupom do zbernej nádrže inštalovaný snímač vodivosti. Namerané hodnoty je možné odčítať z merača vodivosti. Vzorky je možné odoberať na všetkých relevantných miestach. Voda z vodovodu môže byť použitá ako surová voda.
Objednávacie číslo: 083.30000
Špecifikácia
- zmäkčovanie a odsoľovanie iónovou výmenou
- katiónové a aniónomeniče použiteľné samostatne aj v kombinácii
- regenerácia iónomeničov
- nádrž so 4 komorami na surovú vodu, oplachovú vodu, kyselinu a lúh
- membránové čerpadlo na dopravu surovej vody, oplachovej vody, kyseliny a lúhu
- zberná nádrž na upravenú vodu, oplachovú vodu, kyselinu a lúh
- kontinuálne meranie vodivosti a prietoku
Technické dáta
Výmenník iónov
- materiál: sieťový polymér
- 2x katex: H + forma
- 2x menič aniónov: OH - forma
Membránové čerpadlo
- max. prietok: 300 ml/min
- max. hlava: 10m
Nádrž
- 4 komory
- kapacita: každý cca. 5L
- materiál: PVC
Zberná nádrž
- kapacita: cca. 20L
- materiál: PVC
Meracie rozsahy
- prietok: 1,6…16L/h
- vodivosť: 0…2000 µS /cm
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 610x510x1010 mm (experimentálna jednotka)
DxŠxV: 350x480x310mm (nádrž)
DxŠxV: 440x540x230mm (zberná nádrž)
Celková hmotnosť: cca. 46 kg
Vyžaduje sa pre prevádzku
lúh sodný, kyselina chlorovodíková, destilovaná voda
Objednávacie číslo: 083.30000
![Úprava vody: fyzikálna / chemická](/images/wissen_thumbs/311_en-GB.jpg)
![Úprava vody](/images/wissen_thumbs/387_en-GB.jpg)
![Návrh laboratória na úpravu vody](/images/wissen_thumbs/269_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/32/CE-300-WP-300.09-Laboratory-trolley-products_list_small-gunt-32-foto_totale.jpg)
![](/images/datasheet/32/CE-300-Ion-exchange-products_list_small-gunt-32-foto_totale.jpg)

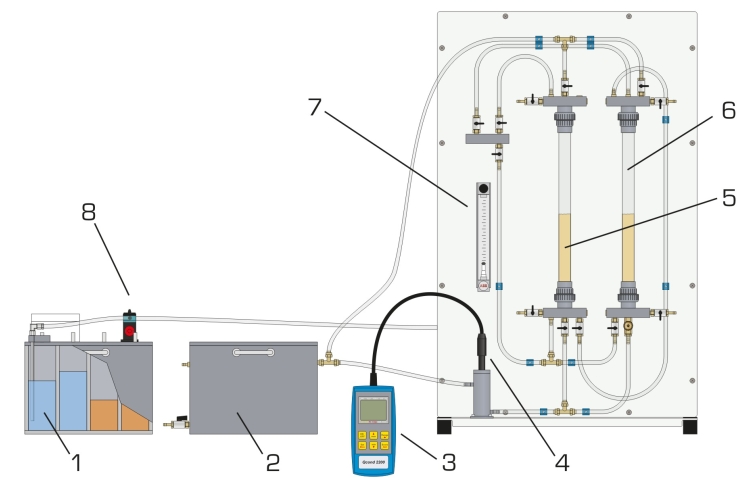

![1 nádrž na surovú vodu, oplachovú vodu, kyselinu a lúh, 2 zberná nádrž, 3 merač vodivosti, 4 snímač vodivosti, 5 katex, 6 aniónový výmenník, 7 prietokomer, 8 čerpadiel](/images/datasheet/32/CE-300-Ion-exchange-products_list_small-gunt-32-zeichnung.jpg)

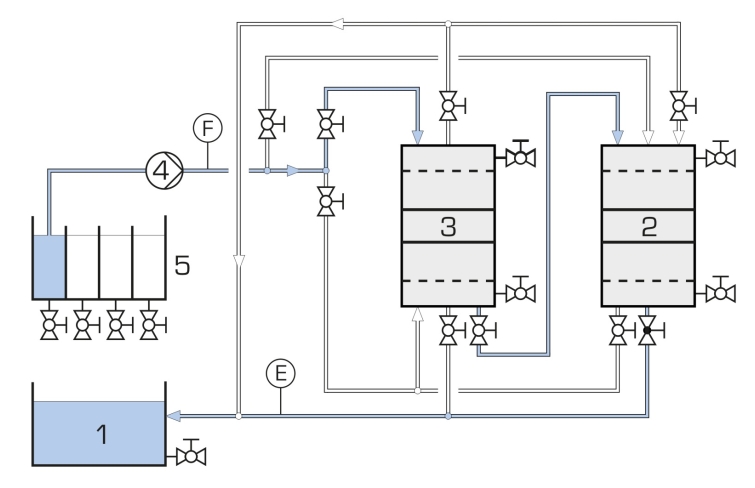

![Prietoková dráha s dvoma iónomeničmi konfigurovanými v sérii (odsoľovanie): 1 zberná nádrž, 2 aniónové výmenníky, 3 katexové výmenníky, 4 čerpadlá, 5 nádrž na surovú vodu; E vodivosť, F prietok](/images/datasheet/32/CE-300-Ion-exchange-products_list_small-gunt-32-zeichnung_einzelheit_1.jpg)

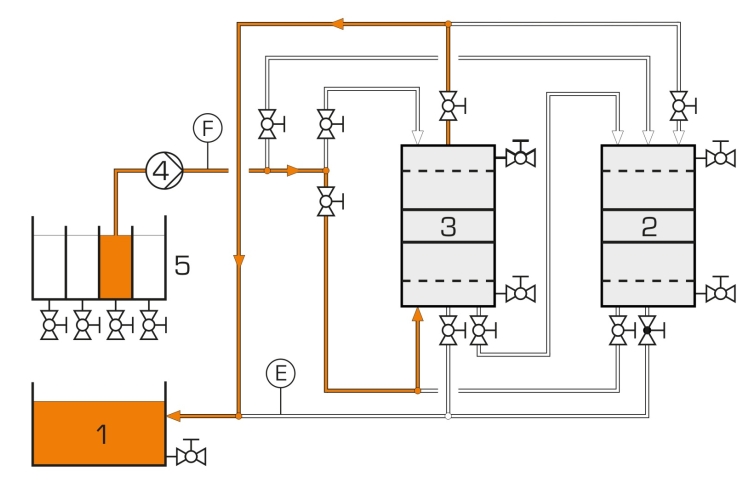

![Prietoková dráha s regeneráciou katexu: 1 zberná nádrž, 2 aniónové výmenníky, 3 katexové výmenníky, 4 čerpadlá, 5 nádrží na kyselinu](/images/datasheet/32/CE-300-Ion-exchange-products_list_small-gunt-32-zeichnung_einzelheit_2.jpg)
