HM 170.70 Veterná elektráreň s nastaviteľnými listami rotora

Sieťový softvér GUNT: ovládanie a ovládanie cez 1 PC. Pozorovanie, získavanie, analýza experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete LAN/WLAN zákazníka.

premena kinetickej energie na elektrickú energiu
regulácia výkonu pomocou
- regulácia rýchlosti
- nastavenie listov rotora
správanie v prípade šikmého prúdenia
zaznamenávanie charakteristických diagramov
určenie výkonového koeficientu
- v závislosti od pomeru otáčok hrotu a uhla nastavenia listu rotora
- ako funkcia pomeru špičky a rýchlosti a uhla vybočenia
porovnanie rôznych tvarov listov rotora

GUNT E-Learning
- multimediálny online kurz o základoch veternej energie
- učenie nezávislé od času a miesta
- prístup cez internetový prehliadač
- kontrolovať cielené preskúmanie cieľov vzdelávania

1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

veterná turbína s premenlivou rýchlosťou
nastaviteľný list rotora a uhol natočenia

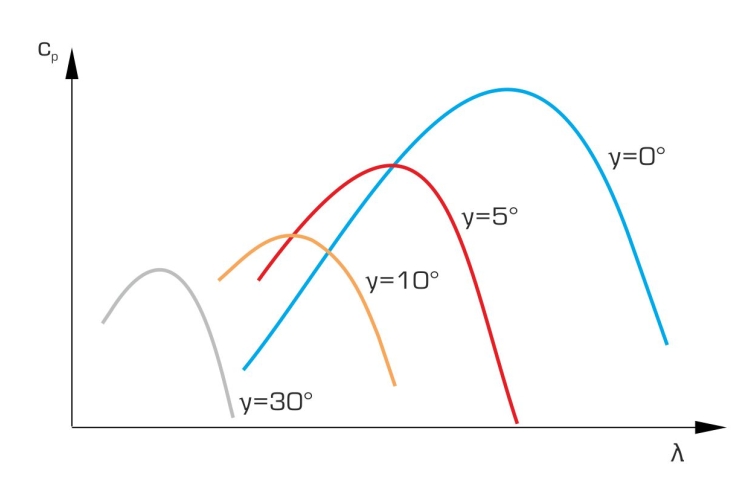

určte charakteristický diagram pomeru výkonového koeficientu a pomeru špičky
schopnosť siete: pozorovať, získavať, analyzovať experimenty prostredníctvom vlastnej siete zákazníka

požadovaný

HM 170 Otvorený aerodynamický tunel

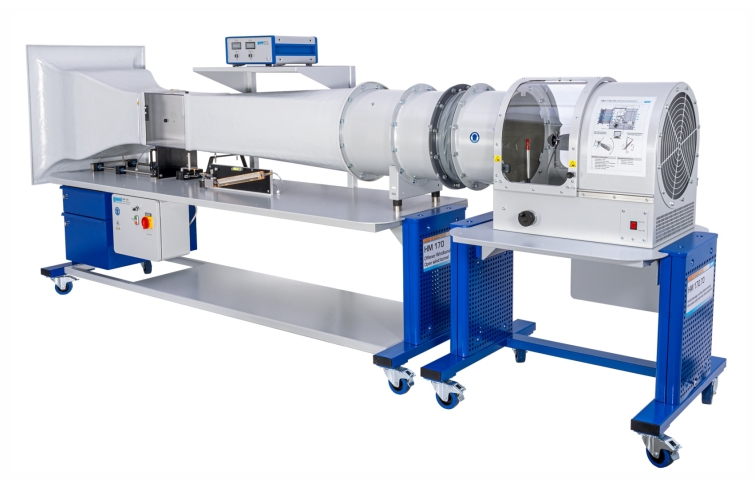

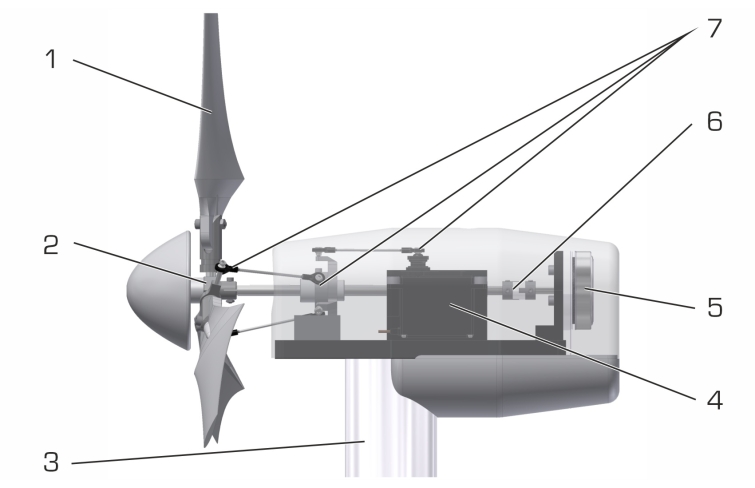

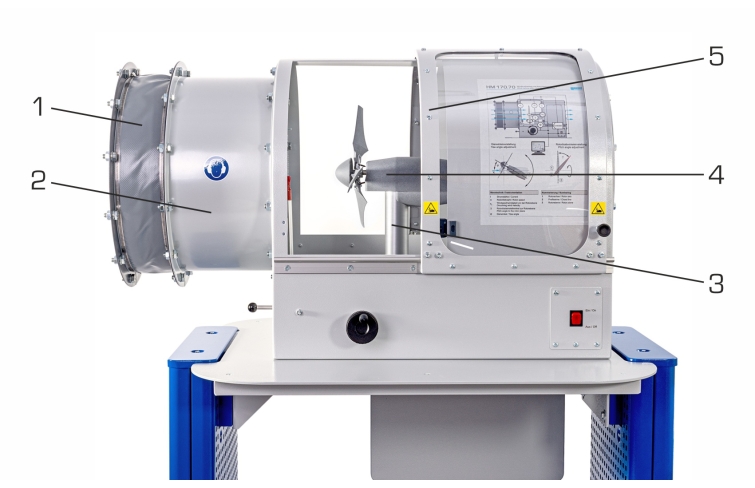

HM 170.70 spolu s aerodynamickým tunelom HM 170 umožňuje predviesť veternú turbínu s naklápaním listov rotora a generátorom s premenlivými otáčkami. Veterná turbína je pripojená k aerodynamickému tunelu. Axiálny ventilátor vo veternom tuneli má premenlivú rýchlosť a zabezpečuje prúdenie vzduchu potrebné na experimenty. Usmerňovač toku zaisťuje konzistentný tok s nízkou turbulenciou. Generátor je poháňaný priamo 3-listovým rotorom. Na zmenu uhla listov rotora sa používa servomotor. Veterná turbína stojí na veži.

Na priblíženie sa k rôznym pracovným bodom je možné nastaviť menovité otáčky generátora pomocou regulátora. Rýchlosť rotora je presne meraná Hallovými snímačmi zabudovanými v generátore. Rýchlosť vetra je meraná horizontálne nastaviteľným senzorom, takže je možné zaznamenať priemernú rýchlosť vetra nad povrchom rotora. Namerané hodnoty sa prenášajú cez USB priamo do PC, kde ich možno analyzovať pomocou priloženého softvéru GUNT . Softvér GUNT vypočíta prevedený elektrický výkon, krútiaci moment generátora a parametre špecifické pre systém. Sieťový softvér GUNT navyše umožňuje pozorovať, získavať a analyzovať experimenty na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete zákazníka len s jednou licenciou.

Listy rotora je možné jednoducho vymeniť. Rotorové listy s rovnými as optimalizovanými profilmi sú zahrnuté, aby ste mohli skúmať rôzne tvary. Pomocou vhodných 3D návrhových a tlačových procesov môžete použiť aj nové tvary listov rotora, ktoré si sami vyviniete.

Veterný tunel je počas experimentov zatvorený, aby sa zabezpečilo, že experimenty prebehnú bezpečne. Priehľadný ochranný kryt zaisťuje bezpečnú prevádzku.

Objednávacie číslo: 070.17070

Špecifikácia

veterná turbína s nastavením listu rotora a uhla natočenia
príslušenstvo pre otvorený aerodynamický tunel HM 170
diaľkové vzdelávanie: podrobný e-learningový kurz o základoch veternej energie dostupný online
bezprevodová veterná turbína s 3-listovým rotorom
systém generátora s premenlivou rýchlosťou
regulácia výkonu pomocou sklonu listov rotora
vymeniteľné listy rotora s rôznymi tvarmi
možnosť preskúmať vlastné listy rotora (3D tlač)
rýchlosť vetra, rýchlosť rotora a generovaný prúd sú zaznamenávané snímačmi
priehľadný ochranný kryt pre bezpečnú prevádzku
ovládanie a obsluha cez PC so softvérom GUNT
sieťové možnosti: pozorovanie, získavanie, analyzovanie experimentov na ľubovoľnom počte pracovných staníc so softvérom GUNT prostredníctvom vlastnej siete LAN /WLAN zákazníka
Softvér GUNT cez USB pod Windows 10
