ET 292 Systém palivových článkov
- premena chemickej energie na elektrickú a tepelnú energiu
- funkcia a konštrukcia systému palivových článkov
- vzťahy prevádzkových parametrov palivových článkov
- vplyv na elektrický výkon palivových článkov
- zaznamenávanie a vizualizácia všetkých relevantných napäťových/prúdových charakteristík
- výpočet relevantných premenných
1 tréner
1 hadica na vodík
1 vysokotlakový redukčný ventil pre tlakovú nádobu na vodík
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
- vodou chladený polymér-membránový palivový článok kombinujúci teplo a energiu
- integrované ovládanie a monitorovanie všetkých prevádzkových a bezpečnostných parametrov
Palivové články sú meniče energie, ktoré na rozdiel od tepelných motorov premieňajú chemickú energiu priamo na elektrickú energiu. Počas tohto procesu vzniká teplo ako vedľajší produkt.
Hlavnou súčasťou ET 292 je polymérový membránový palivový článok, ktorý je prevádzkovaný v kombinovanej výrobe tepla a elektriny. Systém je zásobovaný vysoko čistým vodíkom z tlakovej nádoby na anódovej strane a kyslíkom z okolitého vzduchu na katódovej strane. Palivový článok je ovládaný buď prúdovo alebo napäťovo prostredníctvom integrovanej elektronickej záťaže. Nastavená hodnota elektronickej záťaže umožňuje presné nastavenie všetkých pracovných bodov a veľmi presné zaznamenávanie charakteristík. Technicky využiteľná tepelná energia je odvádzaná do okolia cez chladiaci okruh a môže byť zúčtovaná prostredníctvom integrovaného prístrojového vybavenia. Voda nahromadená počas prevádzky sa zhromažďuje v odlučovači vody. V slepom režime palivového článku sa nahromadená voda odvádza cez konfigurovateľný preplachovací ventil pre vodík. Systém je ovládaný cez PC.
Pomocná energia pre čerpadlo, ventilátor a ovládanie potrebné pre prevádzku je zabezpečená zo siete. Vlhkosť v komíne možno regulovať nastavením preplachovacieho ventilu, takže nie je potrebné žiadne externé zvlhčovanie. Všetky relevantné namerané hodnoty sa zaznamenávajú, aby sa vypočítala energetická bilancia palivového článku. Namerané hodnoty sa prenášajú priamo do PC cez USB . Softvér na zber údajov GUNT je súčasťou dodávky.
Objednávacie číslo: 061.29200
Špecifikácia
- výskum palivového článku s polymérovou membránou
- vodou chladený systém v kombinovanej výrobe elektriny a tepla
- vodík dodávaný cez štandardnú tlakovú nádobu
- dodávaný vysokotlakový redukčný ventil pre tlakovú nádobu na vodík
- kyslík dodáva priamo z okolitého vzduchu
- presné nastavenie všetkých pracovných bodov pomocou elektronickej záťaže
- prevádzka bez externého zvlhčovania
- snímače prietoku, tlaku, teploty, napätia a intenzity prúdu
- kompletnú obsluhu a vyhodnocovanie cez PC
- Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta
Nominálny výkon: 250W
Tepelný výkon: cca. 400…500W v závislosti od okolitých podmienok
Požadovaná teplota okolia: 5…35°C
Požadovaný vstupný tlak: 2…200 bar
Meracie rozsahy
- prietok:
- 0…0,5 l/min (chladiaca voda)
- 0…20 sL/min (vodík)
- 0…100 sL/min (vzduch)
- tlak: 0…500 mbar (vodík)
- teplota:
- 0…50 °C (okolie)
- 0…70 °C (hromada)
- vlhkosť: 0…100% (okolie)
- napätie: 0…40V (zásobník)
- prúd: 0,1…20A (zásobník)
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1750x780x1770 mm
Hmotnosť: cca. 180 kg
Vyžaduje sa pre prevádzku
Vodík čistoty 3,0 v tlakovej nádobe
PC s Windows
Objednávacie číslo: 061.29200
![Konverzia v energetických systémoch: experimentálne jednotky](/images/wissen_thumbs/292_en-GB.jpg)
![Obnoviteľné zdroje energie, pokročilý návrh laboratória](/images/wissen_thumbs/268_en-GB.jpg)

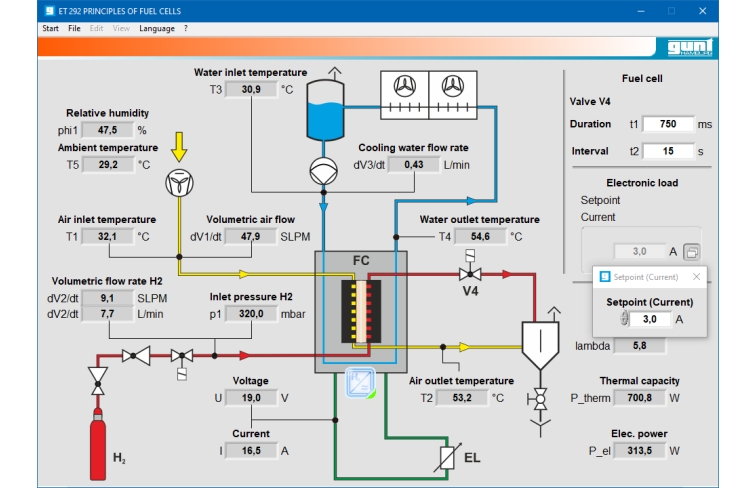

![Snímka obrazovky softvéru](/images/datasheet/195/ET-292-Fuel-cell-system-products_list_small-gunt-195-add_1.png)

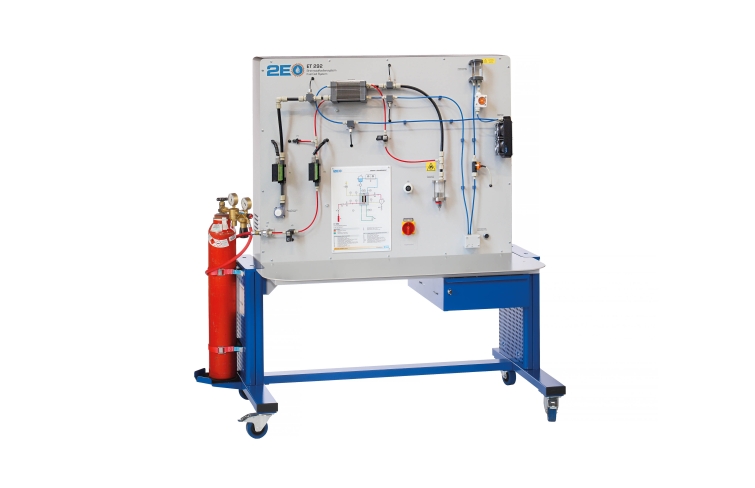

![](/images/datasheet/195/ET-292-Fuel-cell-system-products_list_small-gunt-195-foto_totale.jpg)

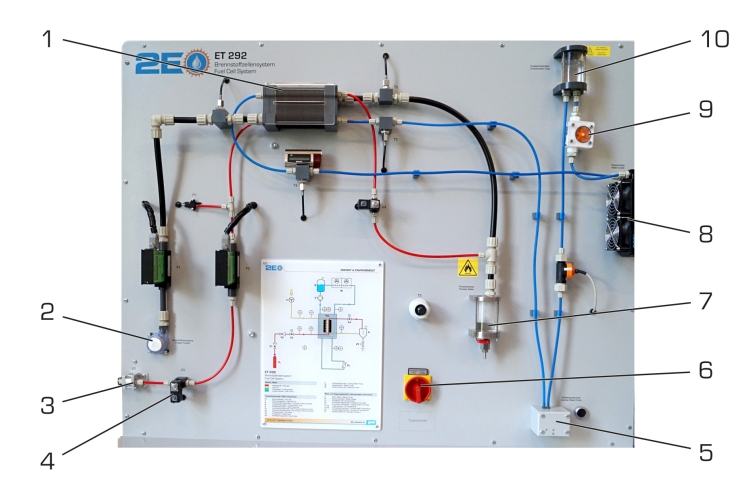

![1 palivový článok, 2 katódové dúchadlo, 3 nízkotlakový redukčný ventil, 4 vstupný ventil, 5 čerpadlo chladiacej vody, 6 hlavný vypínač, 7 odlučovač vody, 8 chladič vody, 9 vizuálny indikátor prietoku, 10 nádrž na chladiacu vodu](/images/datasheet/195/ET-292-Fuel-cell-system-products_list_small-gunt-195-zeichnung.jpg)

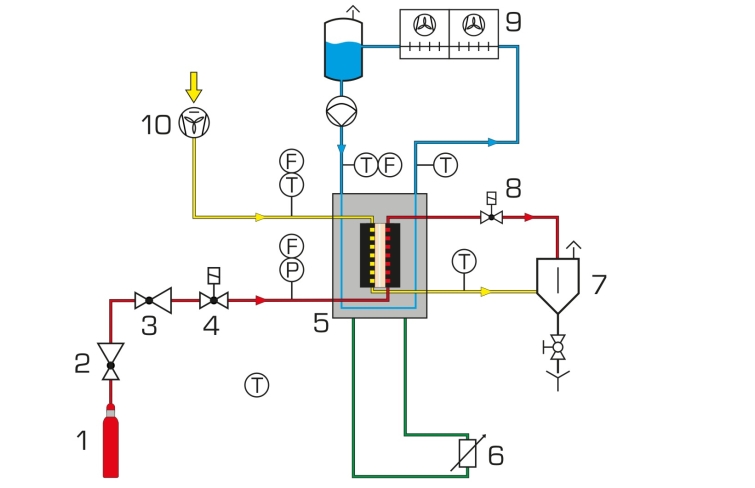

![1 tlaková nádoba na vodík, 2 vysokotlakový redukčný ventil, 3 nízkotlakový redukčný ventil, 4 vstupný ventil, 5 palivový článok, 6 elektronická záťaž, 7 odlučovač vody, 8 preplachovací ventil, 9 vodný chladič, 10 katódové dúchadlo; červená: vodík, žltá: okolitý vzduch, modrá: chladiaca voda, zelená: okruh záťaže; F prietok, P tlak, T teplota](/images/datasheet/195/ET-292-Fuel-cell-system-products_list_small-gunt-195-zeichnung_einzelheit_1.jpg)

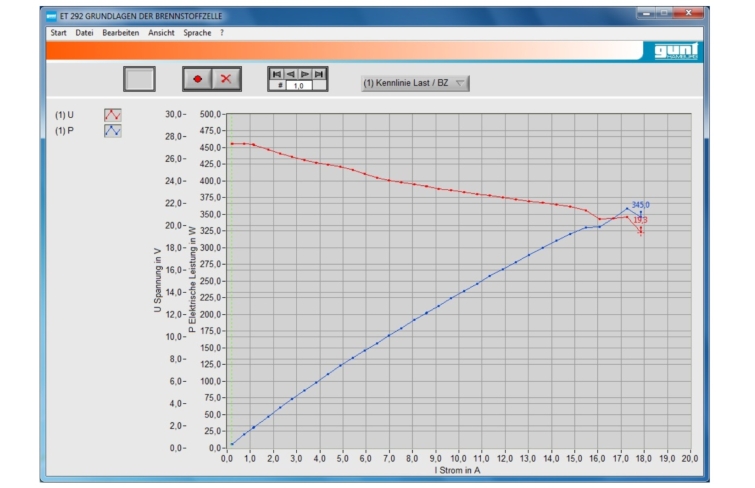

![Snímka obrazovky softvéru: charakteristika palivového článku](/images/datasheet/195/ET-292-Fuel-cell-system-products_list_small-gunt-195-zeichnung_einzelheit_2.jpg)
