RT 682 Ovládanie viacerými premennými: miešaná nádrž

spojené ovládanie úrovne a teploty
ovládanie úrovne s
- PI regulátor
- dopredná kontrola
ovládanie teploty
- s dvojbodovým ovládačom
- s trojbodovým ovládačom (rozsah)
- s nadradeným ovládaním
- cez motorizovaný ventil so spätnou väzbou polohy
vykreslenie krokových odpovedí

1 tréner
1 sada káblov
1 sada hadíc
1 CD so softvérom na parametrizáciu a konfiguráciu regulátorov
1 sada inštruktážneho materiálu

praktická viacrozmerná regulácia teploty a hladiny v miešanej nádrži
typická aplikácia z procesného inžinierstva s rekuperáciou tepla
dva konfigurovateľné priemyselné ovládače
k dispozícii je voliteľný softvér na riadenie procesu RT 650.60

voliteľné

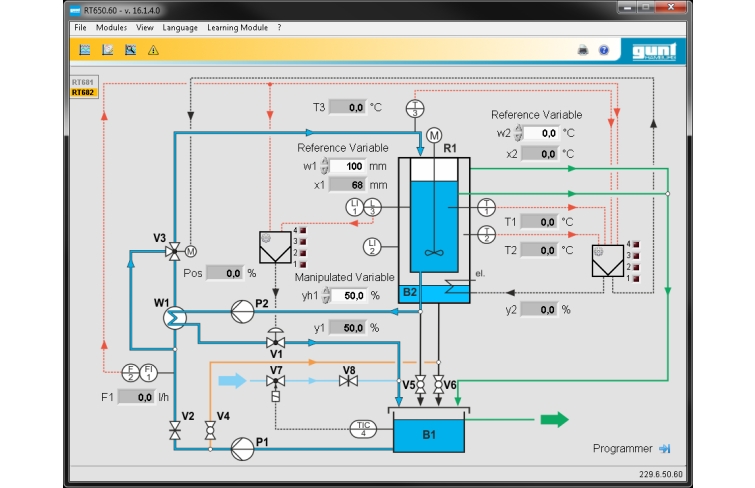

RT 650.60 Softvér na riadenie procesu pre RT 681 a RT 682

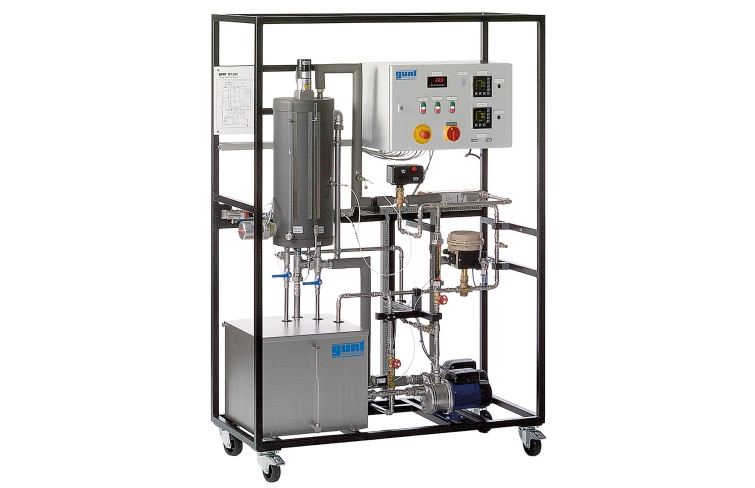

S RT 682 sa dá praktickým spôsobom naučiť zložitosť viacrozmerného riadiaceho systému. Model pre riadený proces je typická aplikácia z procesného inžinierstva: Chemická reakcia prebiehajúca vo vyhrievanej miešanej nádrži. Reaktanty vstupujúce do miešanej nádrže sú predhrievané vytekajúcimi produktmi, aby sa zvýšila energetická účinnosť.

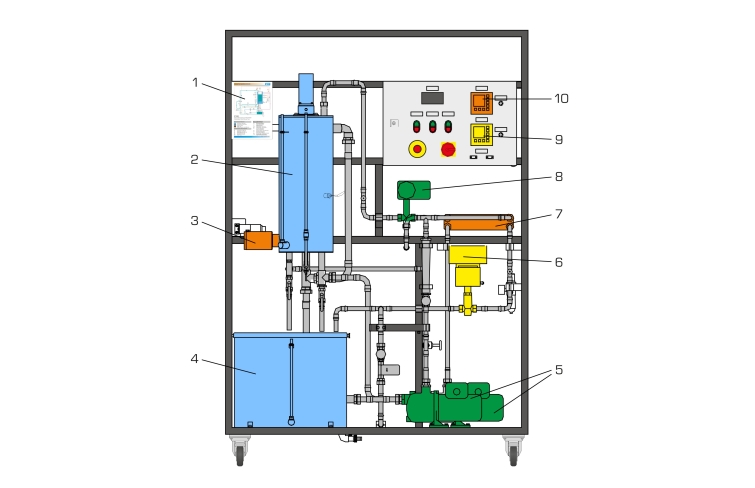

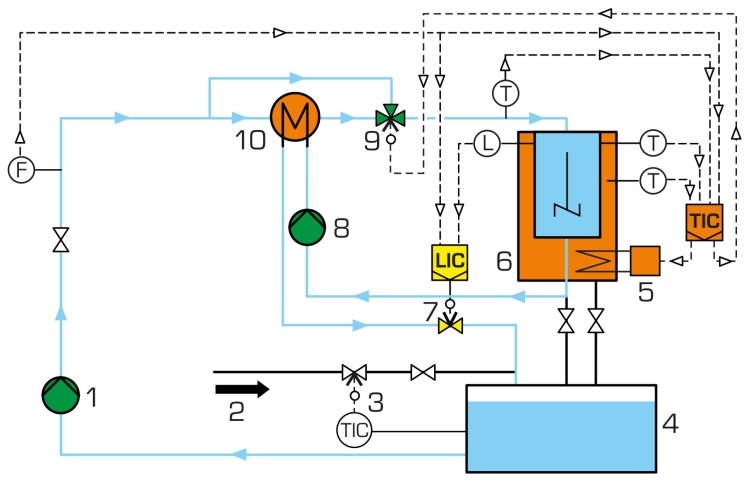

Ako produkt a reaktant pre RT 682 sa používa voda. Čerpadlo dopravuje reaktant zo zbernej nádrže cez výmenník tepla do miešanej nádrže. Reaktant sa predhrieva vo výmenníku tepla. Ohrievač v dvojitom plášti umožňuje reguláciu teploty v miešanej nádrži. Ďalšie čerpadlo dopravuje ohriaty produkt z miešanej nádrže cez výmenník tepla späť do zbernej nádrže. Obtok na vstupe vedie tok okolo výmenníka tepla. Trojcestný motorický ventil upravuje pomer medzi prietokom ohrievaným vo výmenníku tepla a prietokom v obtoku. Toto je ďalší spôsob regulácie teploty v miešanej nádrži. Regulačný ventil mení prietok na výstupe a tým aj hladinu v miešanej nádrži. Teplota a hladina sú vzájomne závislé premenné. Práve táto závislosť robí tento multivariabilný riadiaci systém tak zložitým.

K dispozícii sú dva priemyselné regulátory ako regulátory teploty a hladiny. Môžu byť nakonfigurované a parametrizované pomocou dodaného softvéru. Regulátory majú rozhranie PROFIBUS DP. Rozhranie umožňuje monitorovanie trenažéra pomocou voliteľne dostupného softvéru RT 650.60 . Softvér RT 650.60 umožňuje aj záznam procesných premenných a parametrizáciu regulátorov pomocou PC. Cez rozhranie PROFIBUS DP je tiež možné prepojiť viacero trenažérov z tejto série.

Objednávacie číslo: 080.68200

Špecifikácia

spojená kontrola hladiny a teploty v jednej miešacej nádrži
okruh s miešanou nádržou, zbernou nádržou a čerpadlom
rekuperácia tepla s výmenníkom tepla
miešaná nádrž s dvojitým plášťom a ohrievačom; zobrazenie hladiny pre nádrž a plášť
regulácia teploty s ohrievačom a 3-cestným motorizovaným ventilom ako pohonmi
regulácia hladiny s pneumatickým regulačným ventilom ako pohonom
regulátor teploty a regulátor hladiny konfigurovateľný a parametrizovateľný pomocou softvéru
2-bodový regulátor pre konštantnú teplotu v zbernej nádrži cez externú chladiacu vodu
voliteľný softvér na riadenie procesov RT 650.60 cez rozhranie PROFIBUS DP
