WL 440 Voľná a nútená konvekcia
- voľná a nútená konvekcia na príklade rôznych vykurovacích telies
- schopnosť siete: sieťový prístup k prebiehajúcim experimentom ľubovoľným počtom externých pracovných staníc
- Softvér GUNT : obsluha a riadenie experimentálnej jednotky, zber dát a výukový softvér
- E-Learning: multimediálne didaktické materiály dostupné online
- voľná a nútená konvekcia
- výpočet prestupu tepla konvekciou pri rôznych geometriách
- hladká plocha
- valec
- zväzok rúrok
- experimentálne určenie Nusseltovho čísla
- výpočet typických charakteristických premenných prestupu tepla
- Nusseltove číslo
- Reynoldsovo číslo
- skúmanie vzťahu medzi tvorbou prúdenia a prenosom tepla počas experimentov
- opis prechodového procesu zahrievania
- GUNT E-Learning
- multimediálny online kurz, ktorý umožňuje učenie nezávisle od času a miesta
- prístup cez internetový prehliadač
- vzdelávací softvér vrátane rôznych vzdelávacích modulov
- kurz základov
- podrobné tematické kurzy
- kontrolovať cielené preskúmanie cieľov vzdelávania
- autorský systém s editorom, ktorý vám umožní integrovať váš vlastný lokálny obsah do vzdelávacieho softvéru
experimentálna jednotka; 1 softvér GUNT + kábel USB ; 1 sada inštruktážneho materiálu
Konvekcia je jednou z troch základných foriem prenosu tepla. Prebieha materiálovo viazaný transport tepla. Počas konvekcie je tekutina v pohybe.
WL 440 ponúka základné experimenty pre cielenú výučbu na tému voľnej a nútenej konvekcie na rôznych vykurovacích telesách. Srdcom experimentálnej jednotky je vertikálne vzduchové potrubie, do ktorého sú vložené rôzne vykurovacie telesá. Na vrchu vzduchového potrubia je umiestnený axiálny ventilátor. Ventilátor nasáva okolitý vzduch a vedie ho cez vzduchové potrubie. Vzduch prúdi okolo vykurovacieho telesa a absorbuje teplo. Na výber sú štyri vykurovacie telesá s rôznymi geometriami. Aby sa preskúmala voľná konvekcia, dve zo štyroch vykurovacích telies môžu byť prevádzkované mimo vzduchového potrubia. Vykurovacie telesá sú konštruované tak, aby uvoľňovali teplo len na svojom povrchu. Kompaktná konštrukcia zaisťuje rýchle zahriatie a krátky čas na experimenty.
Experimentálna jednotka je vybavená snímačmi teploty na vstupe a výstupe vzduchového potrubia. Na určenie rýchlosti prúdenia vzduchu sa meria rýchlosť vzduchu. Vykurovací výkon a prietok sa nastavujú a zobrazujú pomocou softvéru.
Prístrojové vybavenie na báze mikroprocesora je v kryte dobre chránené. Softvér GUNT pozostáva zo softvéru na obsluhu systému a na zber dát a vzdelávacieho softvéru. Výukový softvér pomocou vysvetľujúcich textov a ilustrácií výrazne napomáha k pochopeniu teoretických princípov. Obsluha a ovládanie experimentálnej jednotky sa vykonáva pomocou PC (nie je súčasťou dodávky) pripojeného cez USB rozhranie. Na pozorovanie a vyhodnocovanie experimentov je možné použiť ľubovoľný počet pracovných staníc so softvérom GUNT cez LAN /WLAN pripojenie len s jednou licenciou.
Objednávacie číslo: 060.44000
Špecifikácia
- časť GUNT -Thermoline: Základy prenosu tepla
- skúmať prenos tepla vo vzduchovom potrubí nútenou konvekciou
- štúdium voľnej konvekcie
- vzduchové potrubie s axiálnym ventilátorom
- 4 vykurovacie telesá s rôznymi geometriami
- plynule regulovateľné kúrenie a výkon ventilátora
- zobrazenie teplôt, vykurovacieho výkonu a rýchlosti vzduchu v softvéri
- vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
- funkcie softvéru GUNT : obsluha systému, zber dát, vzdelávací softvér
- sieťové možnosti: LAN /WLAN pripojenie ľubovoľného počtu externých pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov
- E-Learning: online multimediálne didaktické materiály
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Vzduchové potrubie
- prietokový prierez: 120x120mm
- výška: cca. 0,6 m
Vykurovacie telesá, obmedzenie teploty: 90°C
- zväzok rúrok
- počet trubíc: 23
- jedna trubica v variabilnej polohe je vyhrievaná
- vykurovací výkon: 20W
- teplovýmenná plocha: 31,41 cm 2
- valec s rovnomernou teplotou na povrchu
- vykurovací výkon: 20W
- teplovýmenná plocha: 111 cm 2
- tanier
- vykurovací výkon: 40W
- teplovýmenná plocha: 2x 100cm 2
- valec s vykurovacou fóliou na vyšetrenie lokálneho prestupu tepla
- vykurovací výkon: 40W
- teplovýmenná plocha: 111 cm 2
Axiálny ventilátor
- max. prietok: 500 m 3 /h
- max. tlakový rozdiel: cca. 950 Pa
- príkon: 90W
Meracie rozsahy
- rýchlosť vzduchu: 0…10 m/s
- teplota: 4x 0…325°C
- vykurovací výkon: 0…50W
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 670x350x880 mm; Hmotnosť: cca. 25 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 060.44000
![Thermoline: prehľad webu](/images/wissen_thumbs/561_en-GB.jpg)
![Transport tepla](/images/wissen_thumbs/390_en-GB.jpg)
![WL 420 – WL 460 Thermoline – základy prenosu tepla](/images/wissen_thumbs/203_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Návrh laboratória prenosu tepla](/images/wissen_thumbs/252_en-GB.jpg)
![Návrh laboratória vetrania a klimatizácie](/images/wissen_thumbs/254_en-GB.jpg)

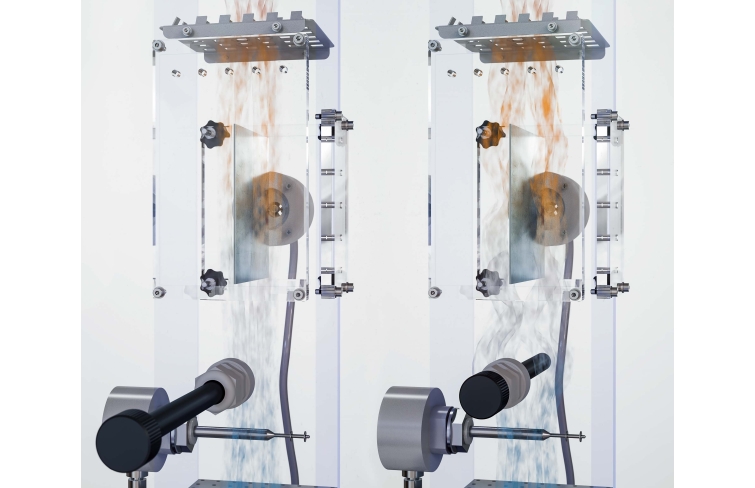

![na ľavej strane: nerušený dopadový prúd na pravej strane: dopadový prúd bránený usmerňovacími blokmi](/images/datasheet/1522/WL-440-Free-and-forced-convection-products_list_small-gunt-1522-add_1.jpg)

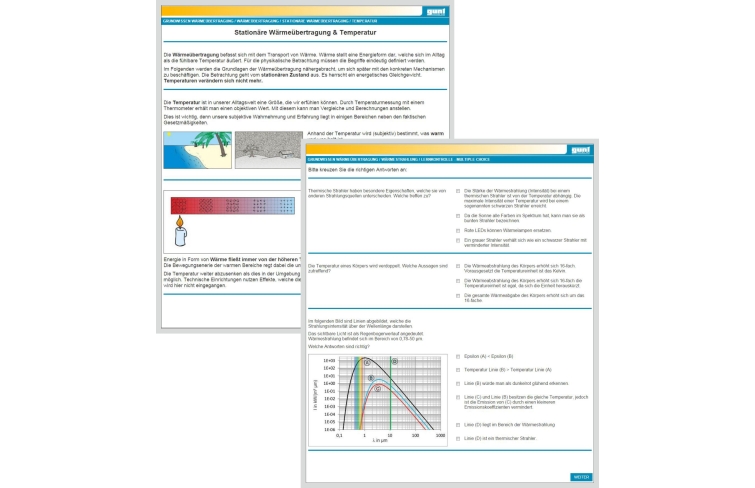

![Snímka obrazovky vzdelávacieho softvéru](/images/datasheet/1522/WL-440-Free-and-forced-convection-products_list_small-gunt-1522-add_2.jpg)

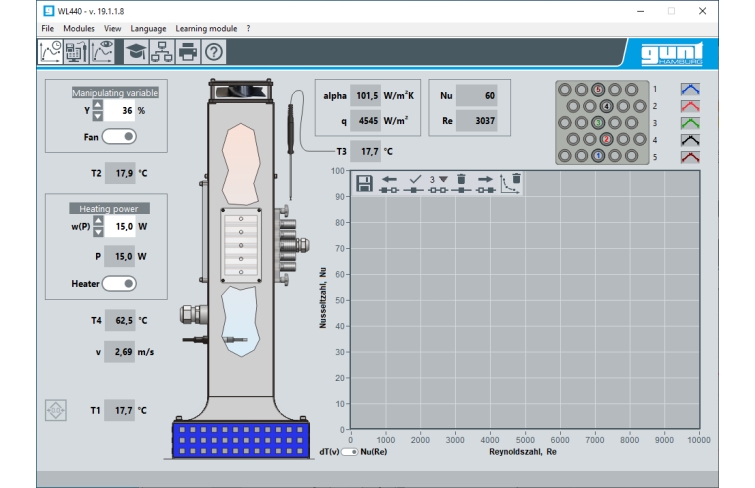

![Snímka obrazovky softvéru: experimentujte so zväzkom trubíc](/images/datasheet/1522/WL-440-Free-and-forced-convection-products_list_small-gunt-1522-add_3.png)

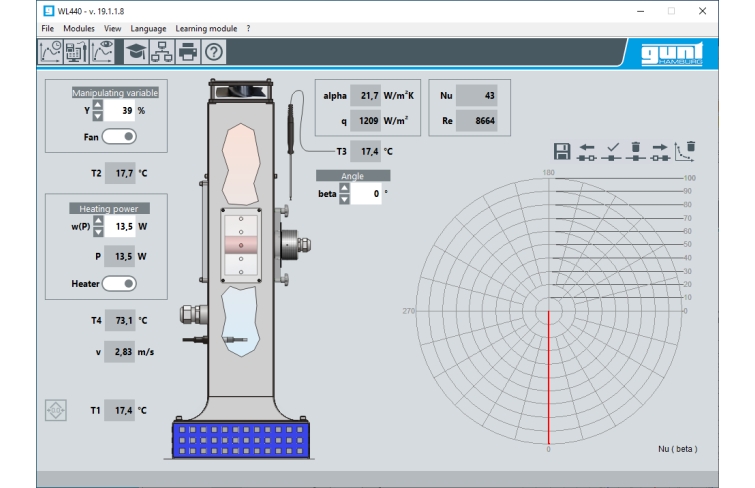

![Snímka obrazovky softvéru: experiment s valcom](/images/datasheet/1522/WL-440-Free-and-forced-convection-products_list_small-gunt-1522-add_4.png)

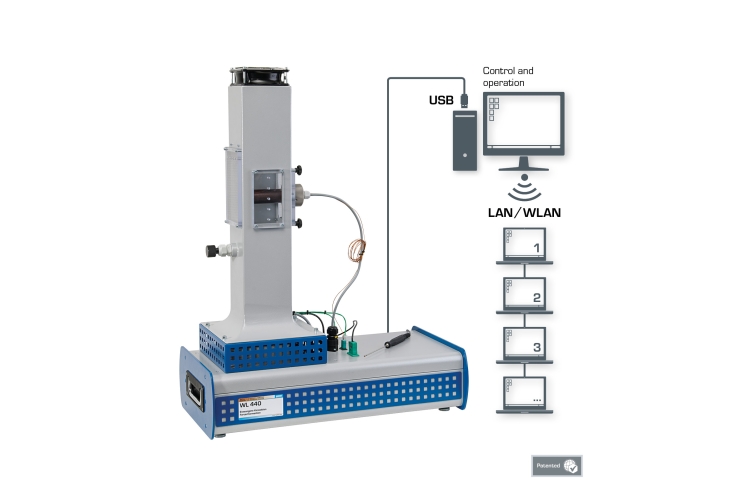

![Kompletné nastavenie experimentu s jedným PC na ovládanie a obsluhu a ľubovoľným počtom pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov.](/images/datasheet/1522/WL-440-Free-and-forced-convection-products_list_small-gunt-1522-foto_totale.jpg)

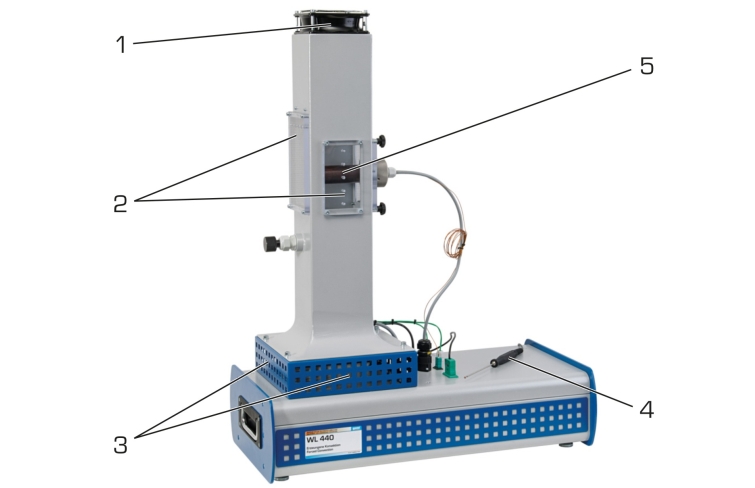

![1 ventilátor, 2 priehľadové okienko, 3 prívod vzduchu, 4 ručné merače teploty, 5 výhrevných telies](/images/datasheet/1522/WL-440-Free-and-forced-convection-products_list_small-gunt-1522-zeichnung.jpg)

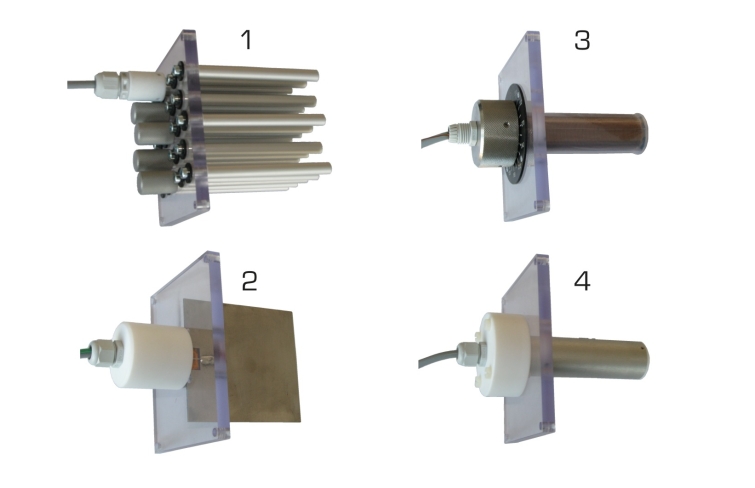

![Rôzne vymeniteľné vykurovacie telesá: 1 zväzok rúrok, 2 rovinná doska, 3 valec s vykurovacou fóliou na kontrolu lokálneho prestupu tepla, 4 valec s rovnomernou teplotou na povrchu](/images/datasheet/1522/WL-440-Free-and-forced-convection-products_list_small-gunt-1522-zeichnung_einzelheit_1.jpg)

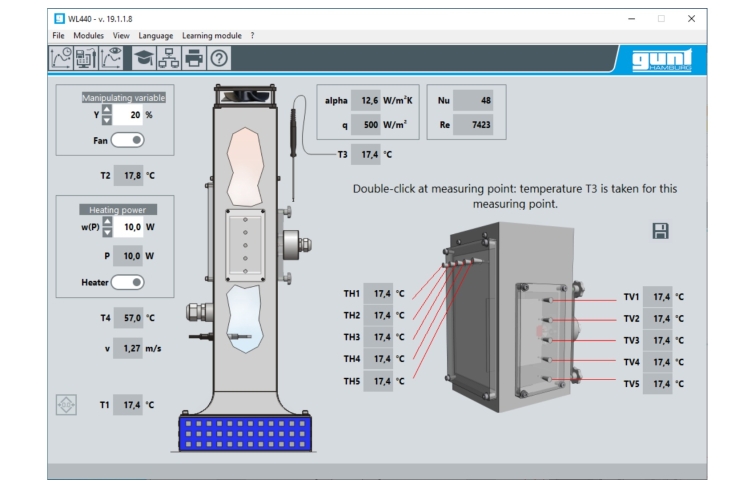

![Používateľské rozhranie výkonného softvéru GUNT, experimentujte s rovinnou doskou](/images/datasheet/1522/WL-440-Free-and-forced-convection-products_list_small-gunt-1522-zeichnung_einzelheit_2.jpg)
