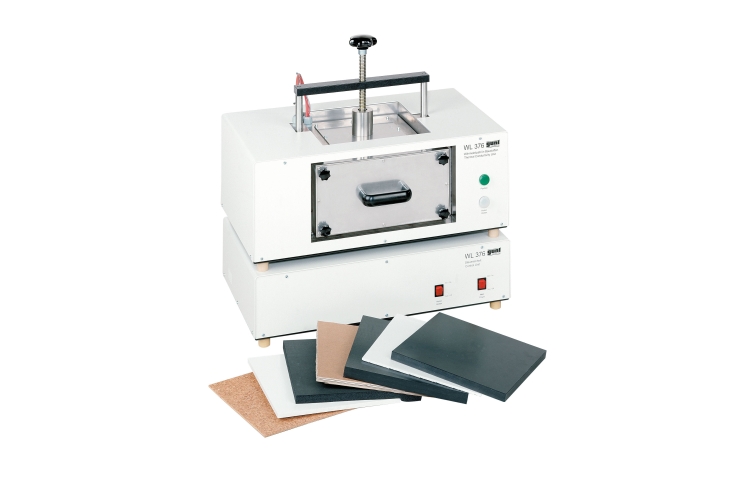

WL 376 Tepelná vodivosť stavebných materiálov
- vedenie tepla v nekovových stavebných materiáloch
- môžu byť použité hrúbky materiálu alebo kombinácie až do hrúbky 50 mm
- určiť tepelnú vodivosť λ rôznych materiálov
- určiť tepelný odpor
- tepelná vodivosť λ pre niekoľko vzoriek zapojených do série (až do hrúbky 50 mm)
1 experimentálna jednotka
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
voliteľné
WL 110,20 Vodný chladič
WP 300.09 Laboratórny vozík
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
WL 376W Web Access Software
Tepelná izolácia v plánovaní budov je podoblasťou stavebnej fyziky; využíva vhodné opatrenia, ako je dizajn komponentov, aby sa zabezpečila príjemná klíma v miestnosti po celý rok pri súčasnej nízkej spotrebe energie. Dosahuje sa to použitím stavebných materiálov s vysokým tepelným odporom a nízkou priepustnosťou sálaním tepla.
Prístroj WL 376 slúži na skúmanie rôznych nekovových stavebných materiálov s ohľadom na ich tepelnú vodivosť podľa DIN 52612. Súčasťou dodávky sú vzorky z rôznych materiálov: izolačné dosky z Armaflexu, drevotrieska, PMMA (akrylátové sklo) , polystyrén, Polystyrén-PS, Polyoxymetylén- POM , korok a omietka. Všetky vzorky majú rovnaké rozmery a sú umiestnené medzi vyhrievanou doskou a vodou chladenou doskou. Upínacie zariadenie zaisťuje reprodukovateľný kontaktný tlak a tepelný kontakt.
Ohrievacia platňa je vyhrievaná elektrickou vykurovacou rohožou. V studenej platni sa teplota dosahuje vodným chladením. Senzory merajú teploty na vstupe a výstupe chladiacej vody a v strede oboch dosiek.
Teploty pre horúcu platňu nad vzorkou a pre studenú platňu pod vzorkou sa nastavujú pomocou dodaného softvéru. Systém regulácie teploty zabezpečuje konštantnú teplotu.
Tepelný tok medzi horúcou platňou a studenou platňou prechádza cez vzorku a meria sa špeciálnym snímačom hustoty tepelného toku. Celý kryt vrátane krytu je tepelne izolovaný, aby sa zabezpečili konštantné okolité podmienky.
Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru.
Objednávacie číslo: 060.37600
Špecifikácia
- určiť tepelnú vodivosť λ v stavebných materiáloch
- meranie tepelnej vodivosti λ a tepelného odporu podľa DIN 52612
- reprodukovateľný kontaktný tlak pomocou upínacieho zariadenia
- 8 vzoriek, ktoré sa vložia medzi horúcu a studenú platňu
- varná doska s vykurovacou rohožou
- studená platňa s vodným chladením
- softvérový ovládač na nastavenie teploty studenej a horúcej platne
- 3 snímače teploty chladiacej vody: na vstupe, výstupe a v strede dosky
- 2 teplotné senzory pre povrchovú teplotu horúcej a studenej platne
- snímač hustoty tepelného toku
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Elektrická vykurovacia rohož
- výkon: 500W
- max. teplota: 80°C
Vzorky
- DxŠ: 300x300 mm
- hrúbka: do max. 50 mm
- materiál: Armaflex, drevotrieska, PMMA , polystyrén, PS, POM , korok, omietka
Meracie rozsahy
- teplota: 3x 0…100°C, 2x 0…200°C
- hustota tepelného toku: 0…1533W/ m2
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 710x440x550 mm
DxŠxV: 710x440x200mm (riadiaca jednotka)
Celková hmotnosť: cca. 90 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
PC s Windows
Objednávacie číslo: 060.37600
![Transport tepla](/images/wissen_thumbs/390_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Návrh laboratória prenosu tepla](/images/wissen_thumbs/252_en-GB.jpg)

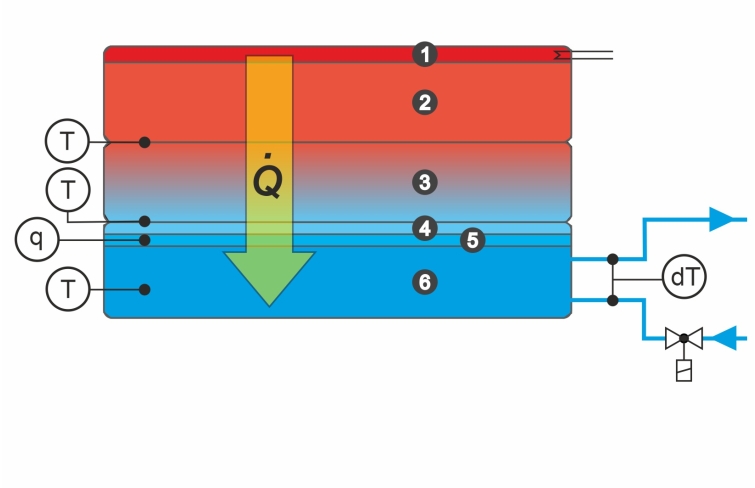

![1 ohrievacia platňa, 2 platňa, 3 vzorky, 4 medená platňa, 5 platňa so snímačom hustoty tepelného toku, 6 studená platňa; T teplota, dT teplotný rozdiel, q hustota tepelného toku, Q tepelný tok](/images/datasheet/1516/WL-376-Thermal-conductivity-of-building-materials-products_list_small-gunt-1516-add_2.jpg)

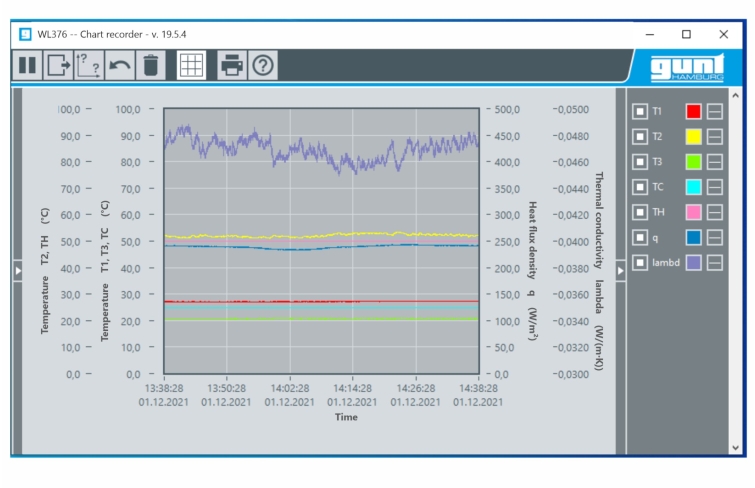

![Snímka obrazovky softvéru](/images/datasheet/1516/WL-376-Thermal-conductivity-of-building-materials-products_list_small-gunt-1516-add_3.jpg)

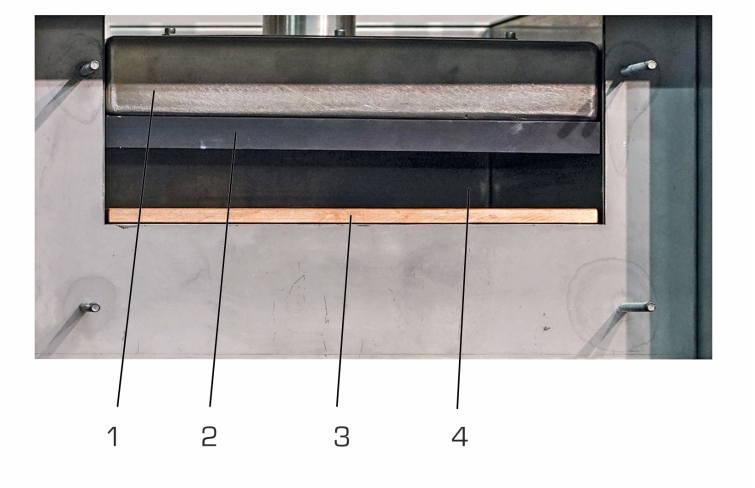

![Pohľad do otvorenej komory na vzorky 1 izolácia horúcej platne, 2 platňa, 3 medená platňa, 4 priestor na vzorky](/images/datasheet/1516/WL-376-Thermal-conductivity-of-building-materials-products_list_small-gunt-1516-add_1.jpg)
![WL 110,20 Vodný chladič](/images/datasheet/1516/WL-376-WL-110.20-Water-chiller-products_list_small-gunt-1516-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1516/WL-376-WP-300.09-Laboratory-trolley-products_list_small-gunt-1516-foto_totale.jpg)
![GU 100 Web Access Box](/images/datasheet/1516/WL-376-GU-100-Web-Access-Box-products_list_small-gunt-1516-foto_totale.jpg)
![WL 376W Web Access Software](/images/datasheet/1516/WL-376-WL-376W-Web-Access-Software-products_list_small-gunt-1516-foto_totale.jpg)
![](/images/datasheet/1516/WL-376-Thermal-conductivity-of-building-materials-products_list_small-gunt-1516-foto_totale.jpg)

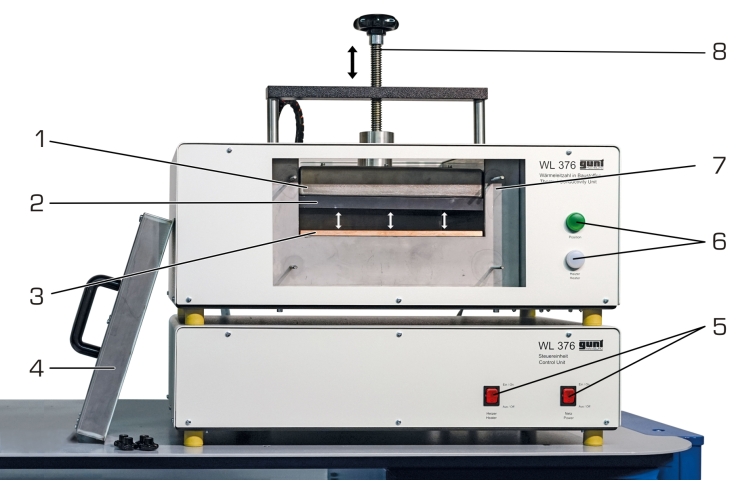

![1 izolačné puzdro, 2 kryt komory na vzorky, 3 riadiace jednotky, 4 hlavný vypínač a vypínač ohrievača, 5 kontroliek, 6 kontaktných vreteno](/images/datasheet/1516/WL-376-Thermal-conductivity-of-building-materials-products_list_small-gunt-1516-zeichnung.jpg)

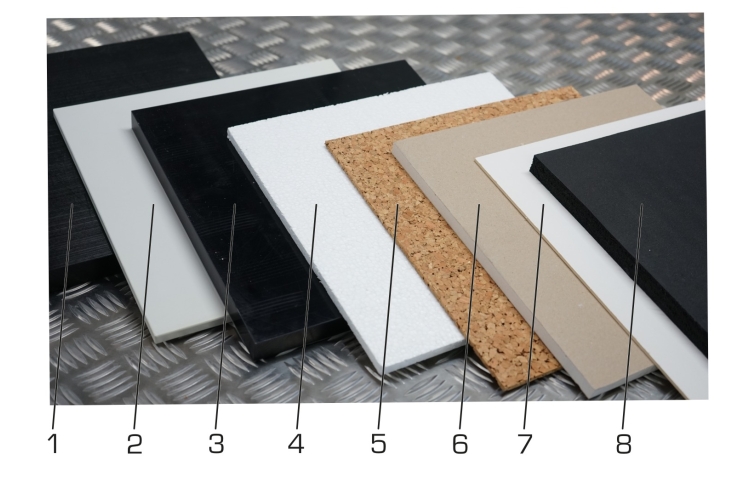

![Vzorky zahrnuté v rozsahu dodávky: 1 Armaflex, 2 PMMA (polymetylmetakrylát), 3 POM (polyoxymetylén), 4 polystyrén, 5 korok, 6 sadra, 7 drevotrieska, 8 PS (polystyrén)](/images/datasheet/1516/WL-376-Thermal-conductivity-of-building-materials-products_list_small-gunt-1516-zeichnung_einzelheit_1.jpg)

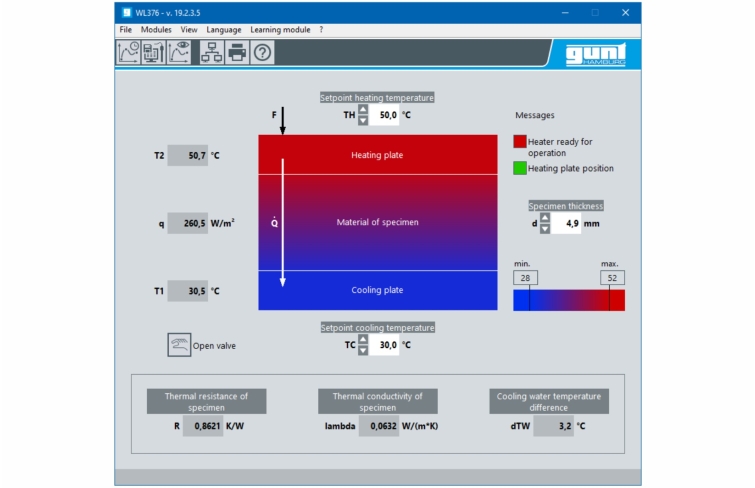

![Snímka obrazovky softvéru](/images/datasheet/1516/WL-376-Thermal-conductivity-of-building-materials-products_list_small-gunt-1516-zeichnung_einzelheit_2.jpg)
