WL 372 Radiálne a lineárne vedenie tepla
- skúmanie vedenia tepla v pevných telesách
- lineárne a radiálne vedenie tepla
- GUNT softvér na zobrazovanie teplotných profilov
- lineárne vedenie tepla (rovinná stena)
- stanovenie teplotných profilov pre rôzne materiály
- určenie teplotného profilu v prípade poruchy
- stanovenie tepelnej vodivosti λ
- radiálne vedenie tepla
- stanovenie teplotného profilu
- stanovenie tepelnej vodivosti λ
1 experimentálna jednotka
1 zobrazovacia a riadiaca jednotka
1 sada meracích predmetov
1 sada hadíc
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
Vedenie tepla je jednou z troch základných foriem prenosu tepla. Kinetická energia sa prenáša medzi susednými atómami alebo molekulami. Prenos tepla je materiálovo viazaný. Tento typ prenosu tepla je nevratný proces a prenáša teplo z vyššej energetickej hladiny, teda vyššej absolútnej teploty, na nižšiu hladinu s nižšou teplotou. Ak je prenos tepla trvalo udržiavaný pomocou dodávky tepla, nazýva sa to ustálené vedenie tepla. Najbežnejšia aplikácia vedenia tepla v strojárstve je vo výmenníkoch tepla.
Pomocou experimentálnej jednotky WL 372 je možné experimentálne určiť základné zákony a charakteristické veličiny vedenia tepla v pevných telesách. Experimentálna jednotka pozostáva z lineárneho a radiálneho experimentálneho zariadenia, pričom každé je vybavené vykurovacím a chladiacim prvkom. Rôzne meracie objekty s rôznymi vlastnosťami prenosu tepla môžu byť inštalované v experimentálnom usporiadaní pre lineárne vedenie tepla. Súčasťou experimentálnej jednotky je zobrazovacia a riadiaca jednotka.
Senzory zaznamenávajú teploty vo všetkých relevantných bodoch. Namerané hodnoty sa čítajú z digitálnych displejov a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.
Objednávacie číslo: 060.37200
Špecifikácia
- skúmanie vedenia tepla v pevných telesách
- experimentálne usporiadanie pozostávajúce z experimentálnej jednotky a zobrazovacej a riadiacej jednotky
- lineárne vedenie tepla: 3 meracie objekty, vykurovacie a chladiace teleso, 9 bodov merania teploty
- radiálne vedenie tepla: mosadzný kotúč s vykurovacím a chladiacim prvkom, 6 bodov na meranie teploty
- chladenie pomocou vody z vodovodu
- elektrické vykurovacie teleso
- znázornenie teplotných profilov pomocou softvéru GUNT
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Lineárne vedenie tepla
- 3 meracie objekty, zateplené
- 1x DxL: 25x30mm, oceľ
- 1x DxL: 15x30mm, mosadz
- 1x DxL: 25x30mm, mosadz
- ohrievač: 140W
Radiálne vedenie tepla
- kotúč DxL: 110x4mm
- ohrievač v strede kotúča: 125W
- chladiaca cievka na vonkajšom okraji disku
Meracie rozsahy
- teplota: 0…100°C
- výkon: 0…200W
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 400x360x210mm (experimentálna jednotka)
DxŠxV: 470x380x210mm (displej a riadiaca jednotka)
Celková hmotnosť: cca. 22 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
Odporúča sa PC s Windows
Objednávacie číslo: 060.37200
![Transport tepla](/images/wissen_thumbs/390_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1507/WL-372-WP-300.09-Laboratory-trolley-products_list_small-gunt-1507-foto_totale.jpg)

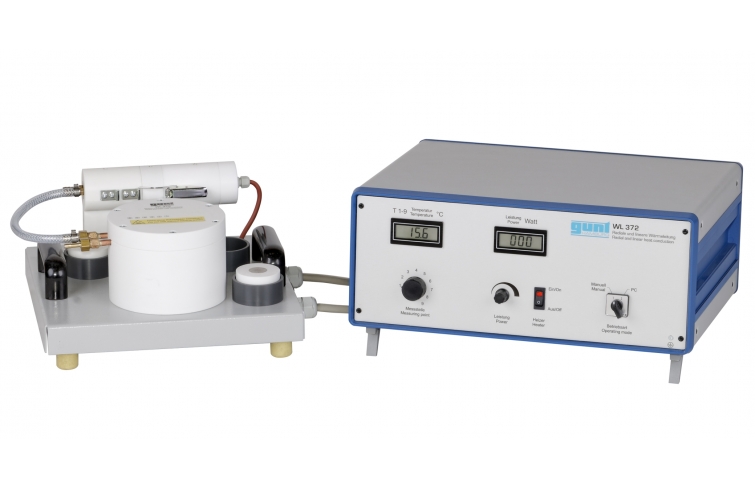

![](/images/datasheet/1507/WL-372-Radial-and-linear-heat-conduction-products_list_small-gunt-1507-foto_totale.jpg)

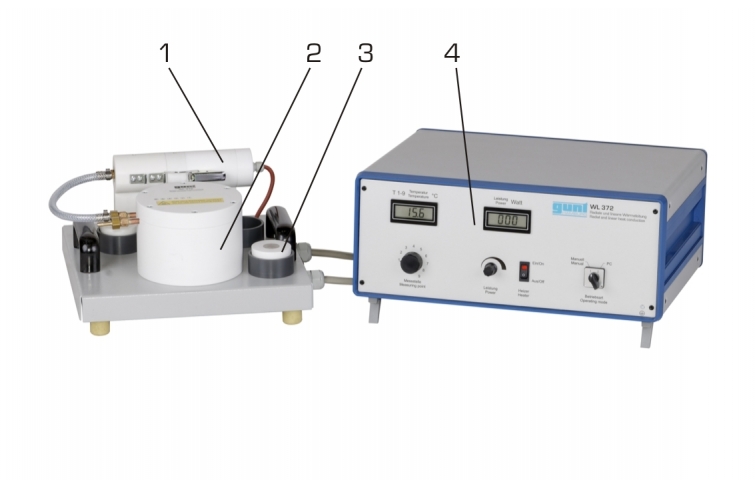

![1 experimentálna zostava pre lineárne vedenie tepla, 2 experimentálna zostava pre radiálne vedenie tepla, 3 merací objekt, 4 zobrazovacia a riadiaca jednotka](/images/datasheet/1507/WL-372-Radial-and-linear-heat-conduction-products_list_small-gunt-1507-zeichnung.jpg)

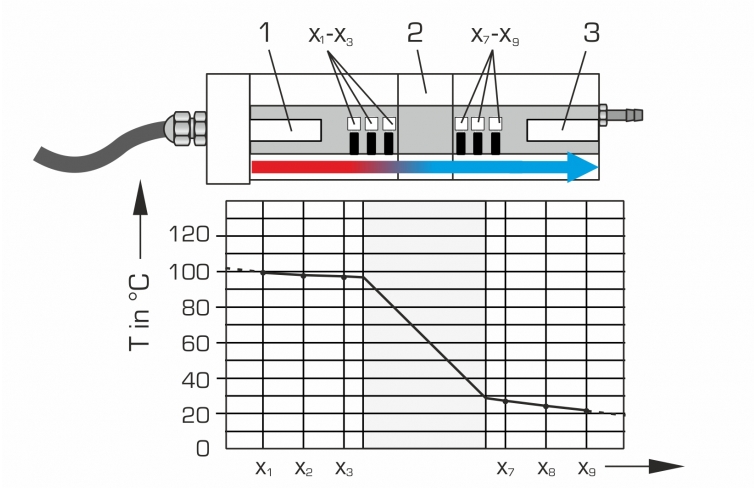

![Experimentálne usporiadanie pre lineárne vedenie tepla s grafickým znázornením teplotného profilu: 1 ohrievač, 2 merací objekt, 3 chladiace teleso; x1-x3 a x7-x9: meracie body](/images/datasheet/1507/WL-372-Radial-and-linear-heat-conduction-products_list_small-gunt-1507-zeichnung_einzelheit_1.jpg)

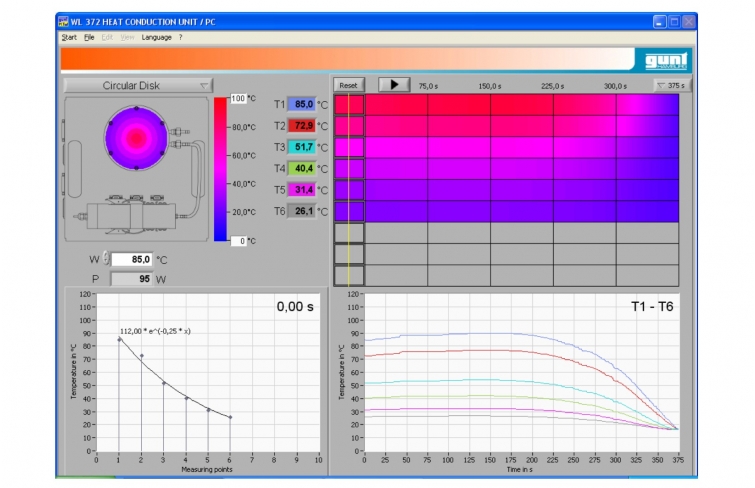

![Snímka obrazovky softvéru: teplotný profil pre radiálne vedenie tepla](/images/datasheet/1507/WL-372-Radial-and-linear-heat-conduction-products_list_small-gunt-1507-zeichnung_einzelheit_2.jpg)
