WL 362 Prenos energie žiarením
- skúmanie tepelného a svetelného žiarenia
- vplyv vzdialenosti a uhla dopadu
- široké spektrum experimentov
- Lambertov smerový zákon
- Lambertov zákon o vzdialenosti
- Stefan-Boltzmannov zákon
- Kirchhoffove zákony
- absorpcia žiarenia
- odraz žiarenia
- emisie žiarenia
1 experimentálna jednotka
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér WL 362W Web Access
Ostatné príslušenstvo
WP 300.09 Laboratórny vozík
Tepelné žiarenie je materiálovo neviazaný transport energie pomocou elektromagnetických oscilácií v určitom rozsahu vlnových dĺžok. Každé teleso s teplotou nad nulou Kelvinov vyžaruje žiarenie známe ako tepelné žiarenie. Tepelné žiarenie zahŕňa UV žiarenie, svetelné žiarenie a infračervené žiarenie. Svetelné žiarenie pokrýva rozsah vlnových dĺžok viditeľný ľudským okom.

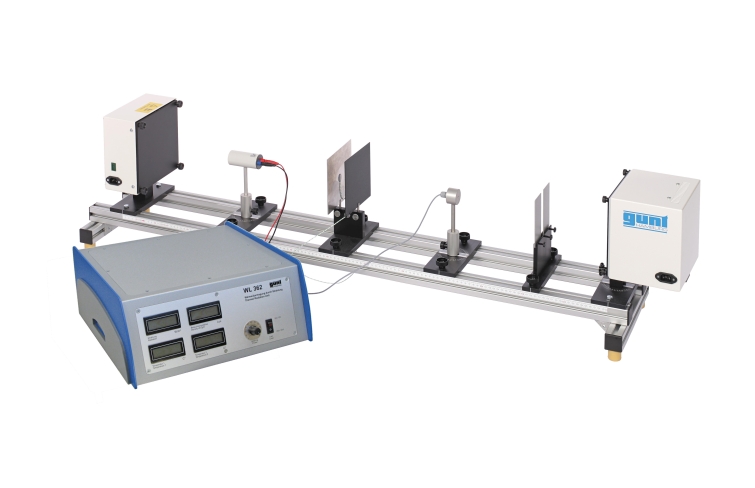

Experimentálna jednotka WL 362 obsahuje dva zdroje žiarenia: tepelný žiarič a svetelný žiarič. Tepelné žiarenie sa zisťuje pomocou termočlánku. Svetelné žiarenie sa zaznamenáva pomocou luxmetra s fotodiódou. Medzi vysielačom a detektorom je možné vložiť rôzne optické prvky, ako sú apertúry, absorpčné platne alebo farebné filtre. Všetky komponenty sú namontované na optickej lavici. Vzdialenosť medzi optickými prvkami sa dá odčítať zo stupnice pozdĺž optickej lavice.
Luxmeter, termočlánok a svetelný žiarič je možné otáčať a skúmať, ako uhol dopadu ovplyvňuje intenzitu žiarenia. Uhly sa odčítajú z uhlovej stupnice.
Optické prvky sa používajú na skúmanie odrazu, absorpcie a priepustnosti rôznych materiálov pri rôznych vlnových dĺžkach a teplotách. Vyžarovací výkon oboch žiaričov je možné nastaviť. Cieľom experimentov je overiť optické zákony: napr. Kirchhoffov zákon žiarenia, Stefan-Boltzmannov zákon, Lambertov zákon vzdialenosti a smeru.
Namerané hodnoty sa digitálne zobrazujú na meracom zosilňovači. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru.
Objednávacie číslo: 060.36200
Špecifikácia
- tepelný radiátor a termočlánok na skúmanie tepelného žiarenia
- svetelný zdroj a luxmeter na skúmanie osvetlenia
- absorpčná doska a odrazová doska s termočlánkami na skúmanie Kirchhoffových zákonov
- nastaviteľný vyžarovací výkon tepelného žiariča a svetelného zdroja
- 3 farebné filtre s držiakom (červený, zelený, infračervený), štrbinová membrána
- luxmeter na meranie osvetlenia
- termočlánok na meranie teploty
- termočlánok na meranie žiarivého výkonu
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Tepelný radiátor
- materiál: AlMg 3 , čierny elox
- výkon: 400W pri 230V , 340W pri 120V
- max. dosiahnuteľná teplota: 300°C
- sálavá plocha, DxŠ: 200x200mm
Svetelný zdroj ako svetelný žiarič
- halogénová žiarovka
- výkon: 50W
- svetelný tok: 1185lm
- farebná teplota: 2950K
- rozsah otáčania na obe strany: 0… 90°
- voliteľná osvetlená plocha
- difúzna šošovka, DxŠ: 193x193mm príp
- clona, Ø 25 mm
Optické prvky na vloženie
- štrbinová membrána
- 3 farebné filtre: červený, zelený, infračervený
- absorpčná doska a odrazová doska s termočlánkom typu K, matne čierny lak
Meracie rozsahy
- osvetlenie: 0…1000 lux
- teplota: 2x 0…200°C
- vyžarovací výkon: 0…1000W/ m2
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1460x310x390 mm
DxŠxV: 420x400x170mm (merací zosilňovač)
Hmotnosť: cca. 27 kg
Vyžaduje sa pre prevádzku
Odporúča sa PC s Windows
Objednávacie číslo: 060.36200
![Transport tepla](/images/wissen_thumbs/390_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Vzdialené vzdelávanie – GU 100 Web Access Box](/images/wissen_thumbs/523_en-GB.jpg)

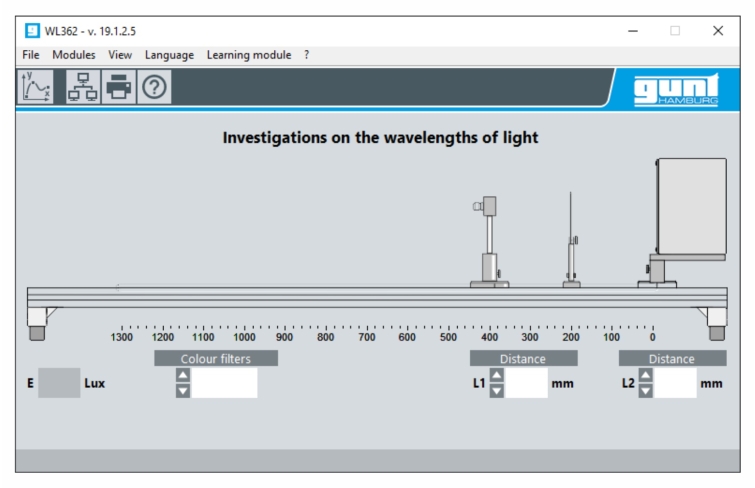

![Snímka obrazovky softvéru: skúmanie vlnovej dĺžky svetla](/images/datasheet/1505/WL-362-Energy-transfer-by-radiation-products_list_small-gunt-1505-add_1.jpg)

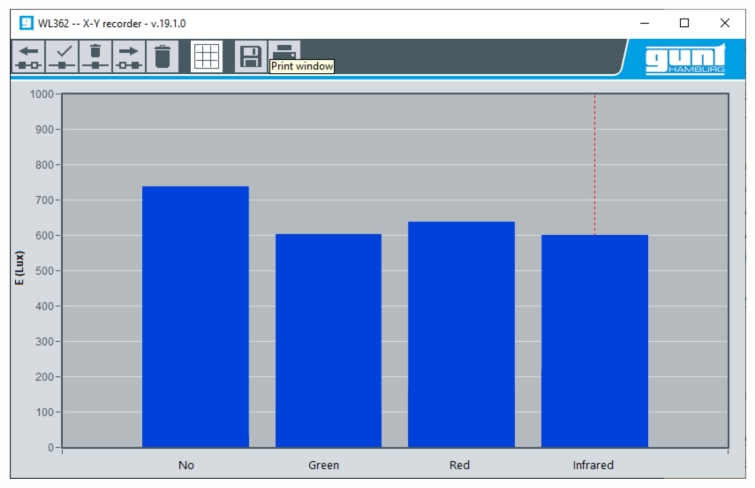

![Snímka obrazovky softvéru: záznam krivky experimentálnej vlnovej dĺžky svetla](/images/datasheet/1505/WL-362-Energy-transfer-by-radiation-products_list_small-gunt-1505-add_2.jpg)
![GU 100 Web Access Box](/images/datasheet/1505/WL-362-GU-100-Web-Access-Box-products_list_small-gunt-1505-foto_totale.jpg)
![WL 362W Web Access Software](/images/datasheet/1505/WL-362-WL-362W-Web-Access-Software-products_list_small-gunt-1505-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1505/WL-362-WP-300.09-Laboratory-trolley-products_list_small-gunt-1505-foto_totale.jpg)
![](/images/datasheet/1505/WL-362-Energy-transfer-by-radiation-products_list_small-gunt-1505-foto_totale.jpg)

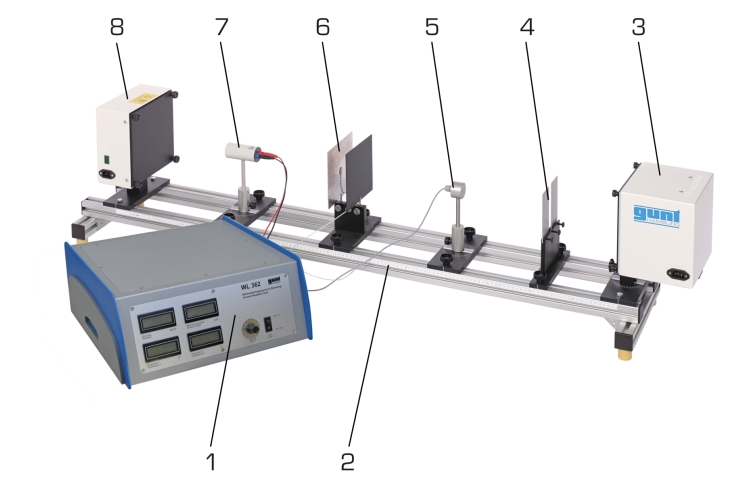

![1 merací zosilňovač, 2 optická lavica so stupnicou na odčítanie vzdialeností, 3 otočné svetelné zdroje ako svetelný žiarič, 4 držiak na štrbinovú clonu alebo voliteľný farebný filter (červený, zelený, infračervený), 5 luxmetrov, 6 absorpčných dosiek a odrazová doska každá s bod merania teploty, 7 termočlánok, 8 tepelný radiátor](/images/datasheet/1505/WL-362-Energy-transfer-by-radiation-products_list_small-gunt-1505-zeichnung.jpg)

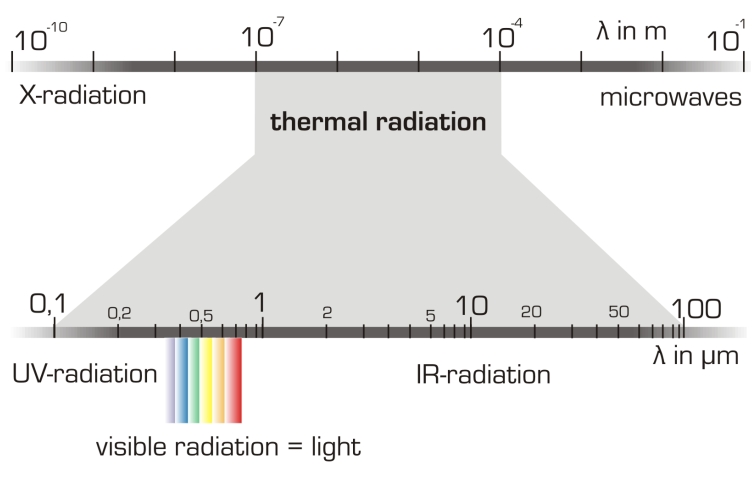

![Spektrum tepelného žiarenia horná vlnová dĺžka λ v m, spodná vlnová dĺžka λ v µm](/images/datasheet/1505/WL-362-Energy-transfer-by-radiation-products_list_small-gunt-1505-zeichnung_einzelheit_1.jpg)

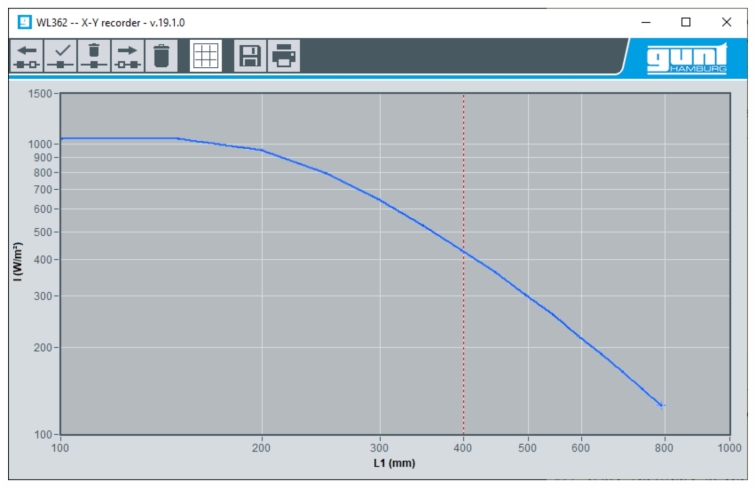

![Snímka obrazovky softvéru: skúmanie vzdialenosti k zdroju žiarenia](/images/datasheet/1505/WL-362-Energy-transfer-by-radiation-products_list_small-gunt-1505-zeichnung_einzelheit_2.jpg)
