WL 210 Odparovací proces
- ukážka odparovania v dvojplášťovom potrubnom odparovači zo skla
- prevádzka s neškodnou, špeciálnou kvapalinou s nízkym bodom varu
- pozorovanie typických foriem vyparovania
- jednofázový prietok kvapaliny
- podchladený var
- slimačie prúdenie
- prstencový prietok
- film varu
- rozptýlený tok
- jednofázový prúd pary
- mokrá para
- vplyv na proces odparovania tým
- prietok
- teplota
- tlak
1 tréner
1 sada hadíc
1 sada inštruktážneho materiálu
voliteľné
WL 110,20 Vodný chladič
Počas vytvárania pary prechádza médium, ktoré sa má odparovať, rôznymi formami prúdenia v závislosti od oblasti prenosu tepla. Médium prúdi do rúrkového výparníka ako tekutina a vystupuje z rúrkového výparníka ako prehriata para. V praxi sa vodná para vznikajúca vo veľkých systémoch využíva napr. pre teplárne alebo pohony strojov. Pre návrh parogenerátorov je dôležité poznať proces vyparovania s krízami varu, aby bola zabezpečená spoľahlivá prevádzka. Krízy varu sú spôsobené náhlym zhoršením prestupu tepla, pričom vysoká hustota tepelného toku vedie k nebezpečnému zvýšeniu teploty steny.
Experimentálnu jednotku WL 210 možno použiť na skúmanie a vizualizáciu procesu odparovania v rôznych formách prúdenia. To sa dosiahne zahrievaním odparovacej kvapaliny R1233zd v rúrkovom odparovači vyrobenom zo skla. Oproti vode má táto kvapalina tú výhodu, že jej bod varu je cca. 18°C (1013hPa), pričom celý proces odparovania prebieha pri oveľa nižších teplotách a nižšom vykurovacom výkone. Tlak je možné meniť pomocou chladiaceho okruhu. Vodné čerpadlo evakuuje odparovací okruh.
Objednávacie číslo: 060.21000
Špecifikácia
- vizualizácia vyparovania v rúrkovom výparníku
- vykurovacie a chladiace médium: voda
- prívod vody cez laboratórnu sieť alebo cez chladič vody WL 110.20 na zabezpečenie maximálnej teploty vody 16°C
- rúrkový výparník vyrobený z dvojstenného skla
- vykurovací okruh s ohrievačom, čerpadlom a expanznou nádobou
- poistný ventil chráni pred pretlakom v systéme
- vodným prúdovým čerpadlom na evakuáciu odparovacieho okruhu
- chladivo R1233zd, GWP : 1
Technické dáta
Ohrievač
- výkon: 2kW
- teplotný rozsah: 5…80°C
Vykurovacie a chladiace médium: voda
Pumpa
- 3 etapy
- max. prietok: 1,9 m 3 /h
- max. výška hlavy: 1,5m
- príkon: 58W
Rúrkový výparník
- dĺžka: 1050 mm
- vnútorný priemer: 16mm
- vonkajší priemer: 24 mm
Kondenzátor: stočená trubica vyrobená z medi
Chladivo
- R1233zd
- GWP : 1
- objem náplne: 1,2 kg
- CO 2 -ekvivalent: 0t
Meracie rozsahy
- tlak: -1…1,5 bar rel.
- teplota: 0…100°C
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1250x800x1970 mm
Hmotnosť: cca. 170 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka (min. 320L/h, teplota vody max. 16°C), odtok alebo WL 110,20
Objednávacie číslo: 060.21000
![Fázový prechod](/images/wissen_thumbs/391_en-GB.jpg)
![Termodynamika, návrh základného laboratória](/images/wissen_thumbs/250_en-GB.jpg)
![WL 110,20 Vodný chladič](/images/datasheet/1470/WL-210-WL-110.20-Water-chiller-products_list_small-gunt-1470-foto_totale.jpg)

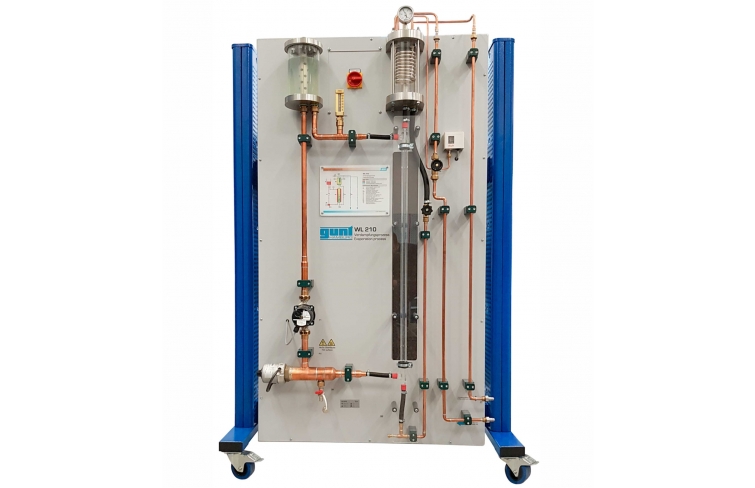

![](/images/datasheet/1470/WL-210-Evaporation-process-products_list_small-gunt-1470-foto_totale.jpg)

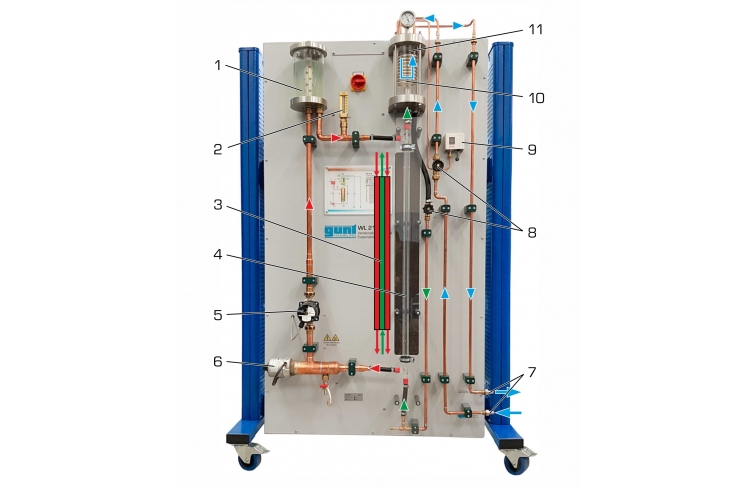

![1 nádrž vykurovacieho okruhu, 2 teplomer, 3 rúrkový výparník, schematický výkres, 4 rúrkový výparník, 5 čerpadlo, 6 ohrievač, 7 prípojka chladiacej vody, 8 ventilov, 9 tlakový spínač, 10 rúrková špirála, 11 kolektor s manometrom a poistným ventilom; červená: vykurovací okruh, zelená: odparovací okruh, modrá: chladiaci okruh](/images/datasheet/1470/WL-210-Evaporation-process-products_list_small-gunt-1470-zeichnung.jpg)

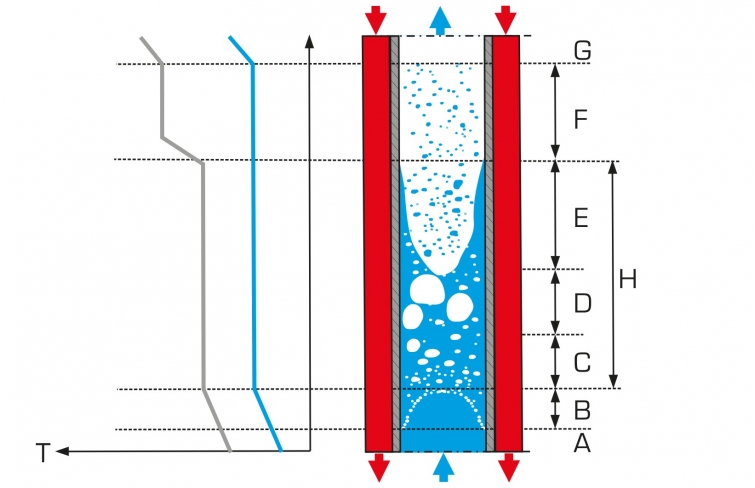

![Odparovanie v rúrkovom výparníku: A podchladená kvapalina, B počiatočný bod varu, C bublinkový prietok, D slimákový prietok, E prstencový prietok, F rozptýlený prietok, G prehriata para, H rozsah varu; modrá: teplota kvapaliny, sivá: teplota vykurovacieho povrchu](/images/datasheet/1470/WL-210-Evaporation-process-products_list_small-gunt-1470-zeichnung_einzelheit_1.jpg)
