ET 915.01 Model chladničky
- jednoduchý model domácej chladničky na pripojenie k ET 915
- prevádzka komponentov a simulácia porúch prostredníctvom softvéru GUNT
- návrh a prevádzka jednoduchého chladiaceho systému
- rôzne dilatačné prvky
- prevádzka s kapilárnou trubicou
- prevádzka s expanzným ventilom
- prevádzkové správanie pri zaťažení
- chladiaci cyklus v log ph diagrame
- simulácia poruchy
1 model chladničky, naplnený chladivom
1 softvér GUNT + kábel USB
požadovaný
ET 915 HSI tréningový systém chladiacej a klimatizačnej techniky, základná jednotka
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér ET 91501W pre prístup na web

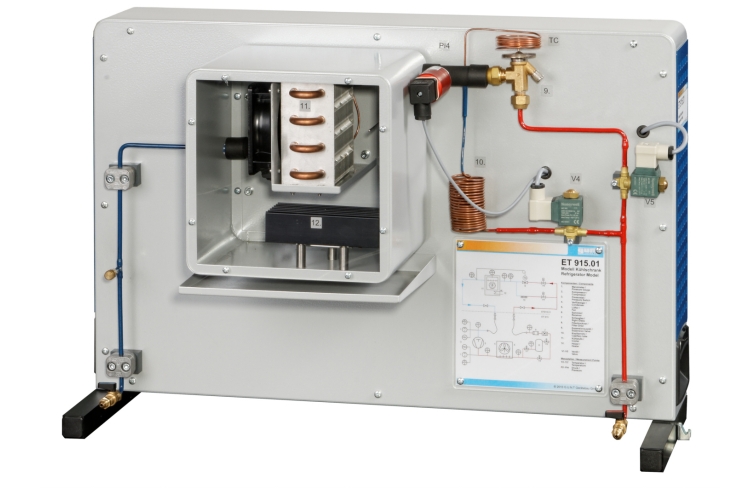

ET 915.01 je súčasťou školiaceho systému HSI pre chladiacu a klimatizačnú techniku. V kombinácii so základnou jednotkou ET 915 vzniká prevádzkový model domácej chladničky. Model sa zasunie do základnej jednotky, zaistí sa pomocou upevňovacích prvkov a pripojí sa hadicami na chladivo, čím sa vytvorí kompletný chladiaci okruh.
ET 915.01 pozostáva z chladiacej komory s ohrievačom ako chladiaca záťaž, výparníka, ventilátora a rôznych expanzných prvkov. Ventilátor podporuje dosiahnutie rovnomerného rozloženia teploty v komore. Chladiace zaťaženie môže byť dodatočne simulované pomocou ohrievača. Solenoidové ventily umožňujú prevádzku systému s kapilárou alebo s expanzným ventilom. Všetky komponenty sú prehľadne usporiadané na paneli.
Obsluha jednotlivých komponentov systému, tu regulácia teploty, ventilátor, ohrievač, kompresor a solenoidové ventily, prebieha cez softvér. Softvér ponúka možnosť simulácie porúch.

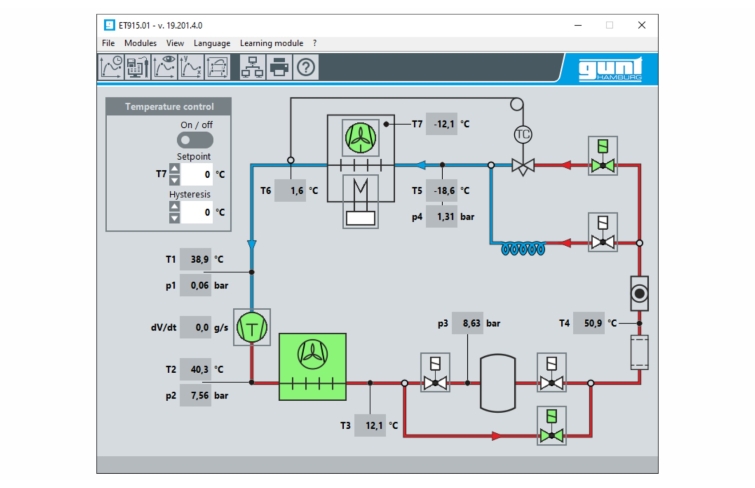

Teploty a tlaky v systéme sú zaznamenávané snímačmi a dynamicky zobrazované v softvéri. Vplyv zmien parametrov je možné sledovať online v log ph diagrame.
Základy a jednotlivé komponenty sú zastúpené vo vzdelávacom softvéri pre ET 915.01 . Hodnotenie výkonu kontroluje pokrok v učení. Pomocou autorského systému je možné vytvárať ďalšie cvičenia a hodnotenia výkonu.
Špecifikácia
- model chladničky na pripojenie k základnej jednotke ET 915
- Tréningový systém GUNT s technológiou HSI
- chladiaca komora s výparníkom, ventilátorom a chladiacou záťažou
- komora s priehľadnou prednou časťou
- elektrický ohrievač na generovanie chladiacej záťaže
- expanzné prvky voliteľné cez solenoidové ventily: expanzný ventil alebo kapilára
- senzory na zaznamenávanie teploty a tlaku
- obsluha solenoidových ventilov, ventilátora, ohrievača a simulácia porúch cez softvér
- Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
- Softvér GUNT : vzdelávací softvér, zber dát, obsluha systému
Technické dáta
Chladiaca komora, DxŠxV: 270x270x220 mm
Elektrický ohrievač PTC ako chladiaca záťaž: 210W
Kapilárna trubica: dĺžka 2m
Meracie rozsahy
- teplota: 3x -50…50°C
- tlak: -1…9bar
Rozmery a hmotnosť
DxŠxV: 850x380x550 mm
Hmotnosť: cca. 30 kg
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)

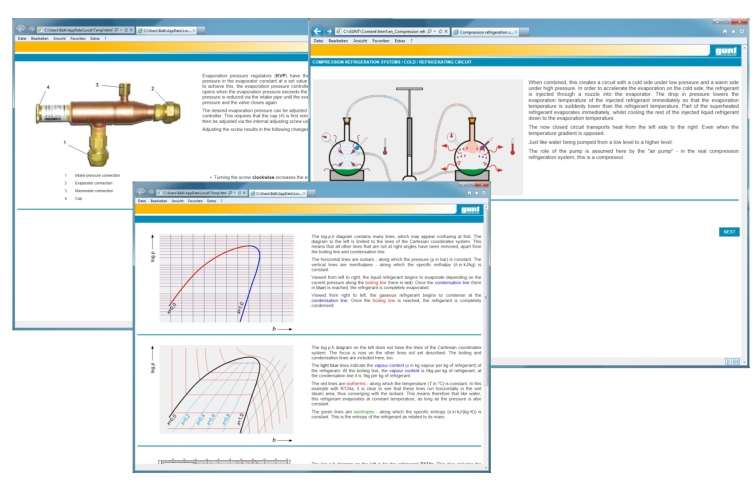

![Snímka obrazovky vzdelávacieho softvéru](/images/datasheet/303/ET-915.01-Refrigerator-model-products_list_small-gunt-303-add_1.jpg)

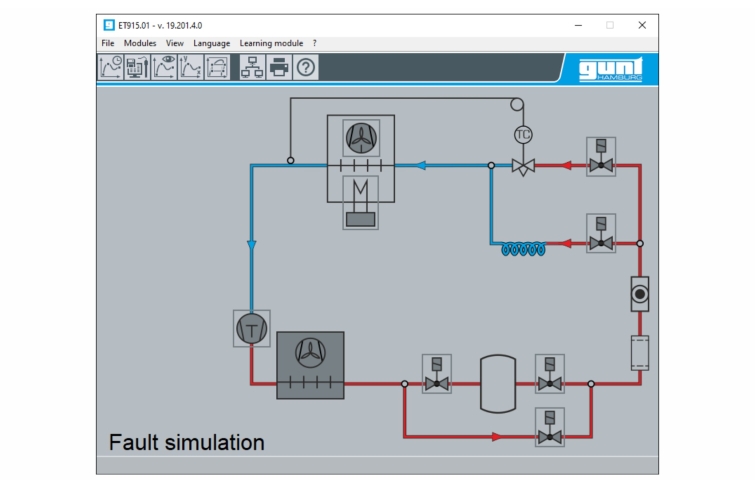

![Snímka obrazovky softvéru: simulácia poruchy](/images/datasheet/303/ET-915.01-Refrigerator-model-products_list_small-gunt-303-add_2.jpg)
![ET 915 HSI tréningový systém chladiacej a klimatizačnej techniky, základná jednotka](/images/datasheet/303/ET-915.01-ET-915-HSI-training-system-refrigeration-and-air-conditioning-technology-base-unit-products_list_small-gunt-303-foto_totale.jpg)
![GU 100 Web Access Box](/images/datasheet/303/ET-915.01-GU-100-Web-Access-Box-products_list_small-gunt-303-foto_totale.jpg)
![ET 91501W Web Access Software](/images/datasheet/303/ET-915.01-ET-91501W-Web-Access-Software-products_list_small-gunt-303-foto_totale.jpg)
![](/images/datasheet/303/ET-915.01-Refrigerator-model-products_list_small-gunt-303-foto_totale.jpg)

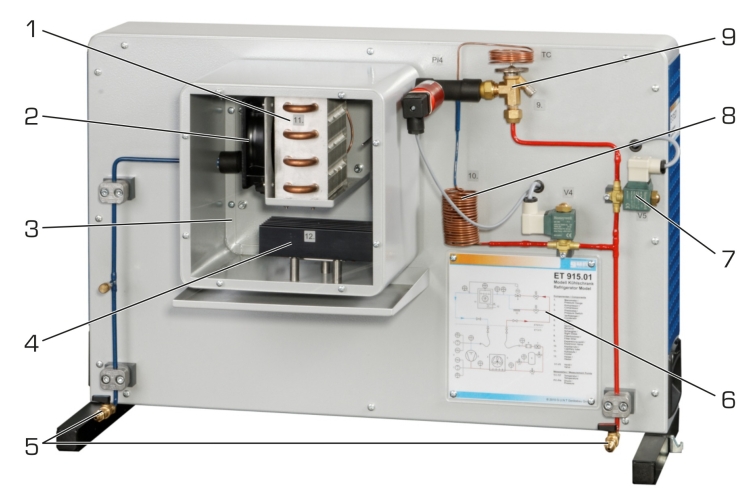

![1 výparník, 2 ventilátor, 3 chladiaca komora, 4 ohrievač, 5 pripojení k ET 915, 6 schéma procesu, 7 solenoidový ventil, 8 kapilára, 9 expanzný ventil](/images/datasheet/303/ET-915.01-Refrigerator-model-products_list_small-gunt-303-zeichnung.jpg)

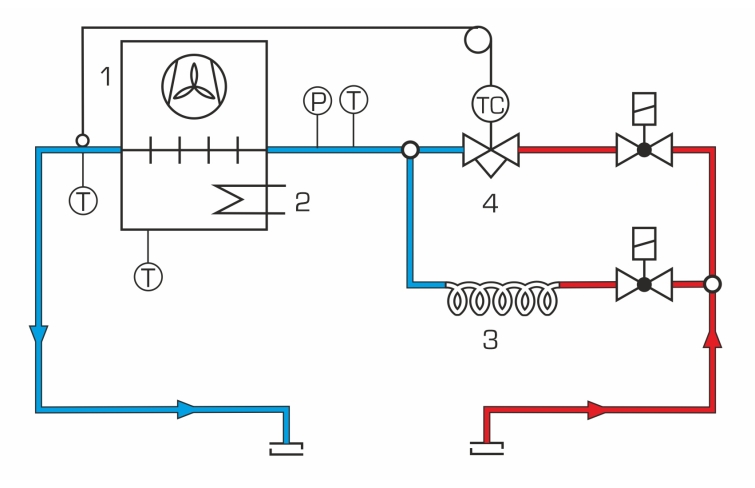

![Schéma procesu modelu chladničky: 1 výparník, 2 ohrievač, 3 kapilára, 4 expanzný ventil; T teplota, P tlak; modrá: nízky tlak, červená: vysoký tlak](/images/datasheet/303/ET-915.01-Refrigerator-model-products_list_small-gunt-303-zeichnung_einzelheit_1.jpg)
