HL 112 Tréningový panel na štúdium radiátorov
- tréner pre kúrenárstvo a inštalatérstvo
- oboznámenie sa s teplovodným vykurovacím systémom
- v spojení s ďalšími trenažérmi radu HL 100 je možná montáž kompletného vykurovacieho systému
- hydraulické vyváženie radiátorov
- určenie vyžarovaného tepla
- stanovenie charakteristík potrubia pre rôzne prevádzkové podmienky
- v spojení s ďalšími tréningovými panelmi radu HL 100 je možné zostaviť kompletný vykurovací systém.
1 tréner
1 sada príslušenstva
1 manuál
Panel obsahuje potrubný systém so štyrmi radiátormi. Každý radiátor má odvzdušňovací ventil, termostatický ventil a uzatvárací ventil.
Rotametre ukazujú prietok cez každý jednotlivý radiátor a pre celý systém. Prípojky na chladiacu vodu umožňujú odvádzať teplo dodávané teplou vodou. Všetky vodovodné prípojky sú realizované pomocou rýchlospojok.
Špecifikácia
- školiteľ o vykurovacích systémoch a inštalatérstve
- 4 radiátory s termostatickým ventilom, odvzdušňovačom a nastaviteľným uzatváracím ventilom
- 5 rotametrov
- 2 vodovodné prípojky pre kotol DN 15
- 2 prípojky chladiacej vody DN 15
- vodovodné prípojky realizované pomocou rýchlospojok
Technické dáta
Radiátor
- doskový výmenník tepla s 10 doskami
- výkon: 3kW
Meracie rozsahy
- prietok: 1x 0…1000L/h, 4x 0…300L/h
Rozmery a hmotnosť
DxŠxV: 1650x700x1850 mm
Hmotnosť: cca. 110 kg
Vyžaduje sa pre prevádzku
pripojenie studenej a teplej vody
Vedomosti
Prehľad produktov
![Domáca vykurovacia technika, základné experimenty pre tréning](/images/wissen_thumbs/91_en-GB.jpg)
Domáca vykurovacia technika, základné experimenty pre školenie Pdf
HL 112
![](/images/datasheet/416/HL-112-Radiator-training-panel-products_list_small-gunt-416-foto_totale.jpg)

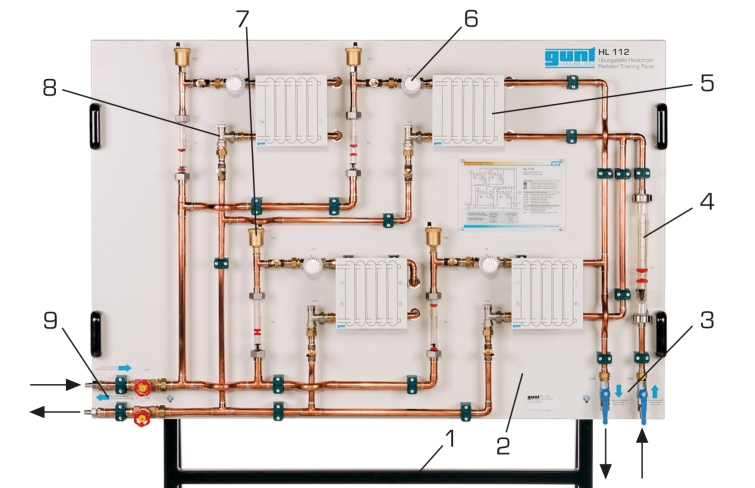

![1 rám, 2 panel, 3 prípojky chladiacej vody s guľovými ventilmi, 4 rotameter, 5 radiátor, 6 termostatický ventil, 7 odvzdušňovanie, 8 krytý ventil, 9 pripojení kotla s posúvačmi](/images/datasheet/416/HL-112-Radiator-training-panel-products_list_small-gunt-416-zeichnung.jpg)
