HL 107 Tréningový panel na štúdium obehových čerpadiel
- školiteľ o vykurovacích systémoch a inštalatérstve
- funkcia obehových čerpadiel, sériová a paralelná prevádzka
- v spojení s ďalšími trenažérmi radu HL 100 je možná montáž kompletného vykurovacieho systému
- charakteristiky čerpadla pri rôznych rýchlostiach
- určenie charakteristík potrubia a prevádzkových bodov
- sériová prevádzka obehových čerpadiel
- paralelná prevádzka obehových čerpadiel
- porovnanie experimentu a výpočtu
- v spojení s ďalšími tréningovými panelmi radu HL 100 je možné zostaviť kompletný vykurovací systém.
1 tréner
1 manuál

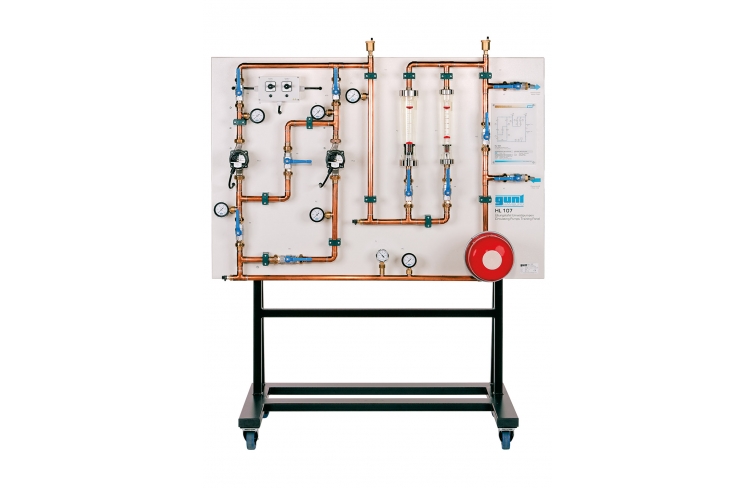

Trenažér obsahuje potrubný systém s dvoma obehovými čerpadlami. Pomocou guľových ventilov je možné prepínať medzi sériovou a paralelnou prevádzkou.
Na meranie prietoku sú k dispozícii dva rotametre s rôznymi meracími rozsahmi. Manometre indikujú tlak vo všetkých relevantných bodoch systému. Teplotu je možné odčítať na bimetalovom teplomere.
Trenažér má uzavretý vodný okruh s expanznou nádobou a je tak nezávislý na vodovodnom potrubí.
Špecifikácia
- sériová a paralelná prevádzka 2 čerpadiel
- tréningový panel je možné zmeniť do rôznych prevádzkových režimov pomocou guľových ventilov
- 2 rotametre
- meranie tlaku pomocou 6 manometrov s Bourdonovou trubicou
- 1 bimetalový teplomer
- vodovodné prípojky realizované pomocou rýchlospojok
Technické dáta
2 čerpadlá
- príkon: 70W
- max. prietok: 60L/min
- max. hlava: 4m
Meracie rozsahy
- prietok:
- 1x 150…1600 l/h
- 1x 400…4000 l/h
- teplota: 0…60°C
- tlak: 0…2,5 bar
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
Rozmery a hmotnosť
DxŠxV: 1800x700x1780 mm
Hmotnosť: cca. 105 kg
Vedomosti
Prehľad produktov
![Technika vykurovania domácností, základné experimenty pre školenie](/images/wissen_thumbs/91_en-GB.jpg)
Domáca vykurovacia technika, základné experimenty pre školenie Pdf
Návrh laboratória
![Návrh inštalatérskeho laboratória](/images/wissen_thumbs/255_en-GB.jpg)
Návrh inštalatérskeho laboratória Pdf
HL 107
![](/images/datasheet/408/HL-107-Circulating-pumps-training-panel-products_list_small-gunt-408-foto_totale.jpg)

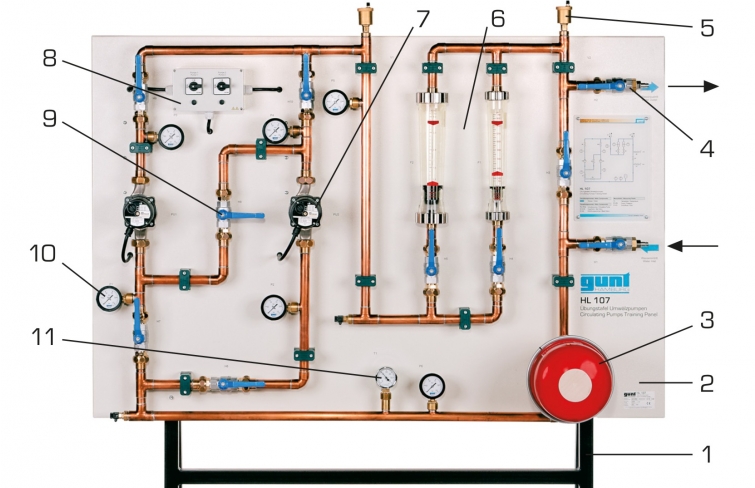

![1 rám, 2 panely, 3 expanzná nádoba, 4 prípojky na vodu, 5 odvzdušňovací ventil, 6 rotametrov, 7 čerpadiel, 8 spínacích skríň regulátora čerpadiel, 9 guľových ventilov, 10 manometrov, 11 bimetalových teplomerov](/images/datasheet/408/HL-107-Circulating-pumps-training-panel-products_list_small-gunt-408-zeichnung.jpg)
