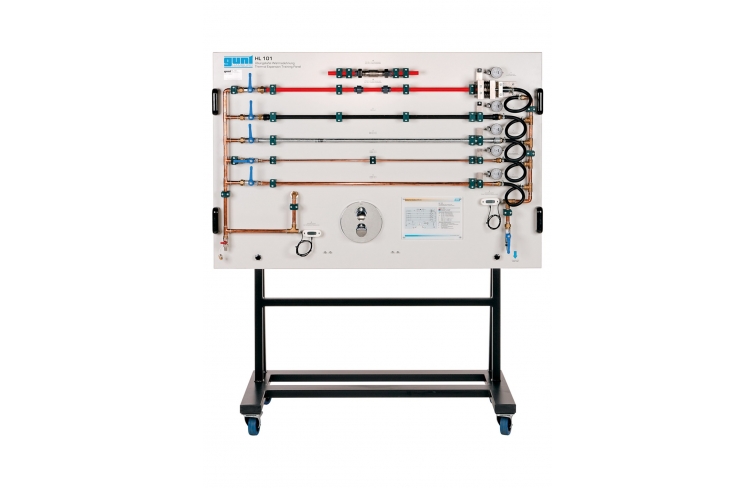

HL 101 Tréningový panel na štúdium tepelnej rozťažnosti
- skúmanie tepelnej rozťažnosti rôznych častí potrubia
- časti potrubia je možné individuálne zvoliť pomocou guľových ventilov
- vodovodné prípojky realizované pomocou rýchlospojok
- tepelná rozťažnosť rôznych materiálov, ako je PVC , PE, meď a oceľ
- stanovenie koeficientov tepelnej rozťažnosti a rozťažnej sily
- meranie predĺženia potrubia
- vplyv meniaceho sa priemeru potrubia
- kompenzátor expanzie
1 tréner
1 manuál
Trenažér obsahuje originálne komponenty používané vo vykurovacích a sanitačných systémoch, a preto je relevantný v praxi.
Rozširujúcich sekcií je päť. V jednej zo sekcií je možné vložiť kompenzátor. Predĺženie rúrok je uvedené na číselníkových meradlách. Zariadenie na meranie sily umožňuje určiť expanznú silu.
Špecifikácia
- skúmanie tepelnej rozťažnosti rôznych častí potrubia
- časti potrubia je možné vybrať pomocou guľových ventilov
- vodovodné prípojky realizované pomocou rýchlospojok
- prevádzka s prívodom teplej a studenej vody
- nastavenie teploty vody pomocou zmiešavacej batérie s termočlánkom
- meranie teploty pomocou digitálnych teplomerov na batérie
- zariadenie na meranie sily na určenie expanznej sily
Technické dáta
Dĺžka sekcie potrubia: 1000 mm
Menovité priemery
- PVC : DN 20x1,5
- PE: DN 20x2
- Cu: 1x DN 10x1, 1x DN 18x1
- oceľ: 1/2”
Pripojenie zmiešavacej batérie: 1/2”
Zariadenie na meranie sily
- tuhost pružiny na pružinu: 78N/mm
- celková tuhost pružiny c: 156N/mm
Meracie rozsahy
- teplota: 2x -50…90°C
Rozmery a hmotnosť
DxŠxV: 1650x700x1850 mm
Hmotnosť: cca. 100 kg
Vyžaduje sa pre prevádzku
pripojenie studenej a teplej vody
Vedomosti
Prehľad produktov
![Technika vykurovania domácností, základné experimenty pre školenie](/images/wissen_thumbs/91_en-GB.jpg)
Domáca vykurovacia technika, základné experimenty pre školenie Pdf
Návrh laboratória
![Návrh inštalatérskeho laboratória](/images/wissen_thumbs/255_en-GB.jpg)
Návrh inštalatérskeho laboratória Pdf
HL 101
![](/images/datasheet/402/HL-101-Thermal-expansion-training-panel-products_list_small-gunt-402-foto_totale.jpg)

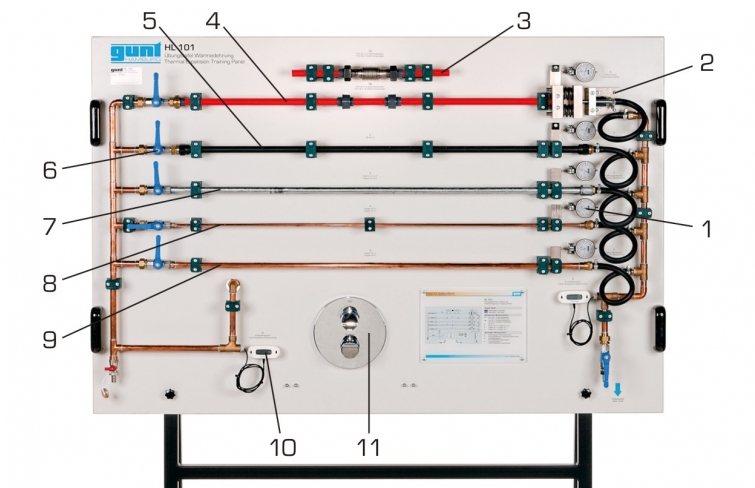

![1 úchylkomer, 2 prístroj na meranie sily, 3 kompenzátor, 4 PVC merací úsek, DN 20x1, 5 PE merací úsek, DN 20x2, 6 guľových ventilov, 7 oceľových meracích dielov, 1/2”, 8 Cu merací úsek, DN 10x1, 10 Cu meracia časť, DN 18x1, 10 digitálny teplomer, 11 termostatická zmiešavacia batéria](/images/datasheet/402/HL-101-Thermal-expansion-training-panel-products_list_small-gunt-402-zeichnung.jpg)
