HL 353.02 Distribúcia a regulácia tepla vo vykurovacích systémoch

  • nastavenie kompletného domáceho vykurovacieho systému spolu s teplovodným generátorom HL 353
  • dva nezávislé vykurovacie okruhy:
    • vykurovací okruh s jedným podokruhom
    • vykurovací okruh s dvoma podokruhmi
  • ovládacie zariadenia pre oba vykurovacie okruhy
  • návrh systému vykurovania miestností s regulátorom a pohonom
    • teplotne riadený regulátor vykurovania (vonkajšia teplota) s trojcestným zmiešavacím ventilom
    • simulátor pre zmenu vonkajšej teploty
  • funkcia a návrh systému vykurovania miestností rozdeleného do sekcií
  • hydronické vyváženie vykurovacích okruhov s viacerými radiátormi
  • funkcie a dizajn komerčne dostupných komponentov vykurovacej techniky
  • meranie diferenčných tlakov, teplôt a prietokov
  • energetický výpočet a vyhodnotenie emitovaného vykurovacieho výkonu na základe nameraného množstva tepla
  • čítanie a pochopenie symbolov a schém procesov

1 tréner
1 sada hadíc
1 sada nástrojov
1 sada inštruktážneho materiálu

požadovaný

Generátor teplej vody HL 353

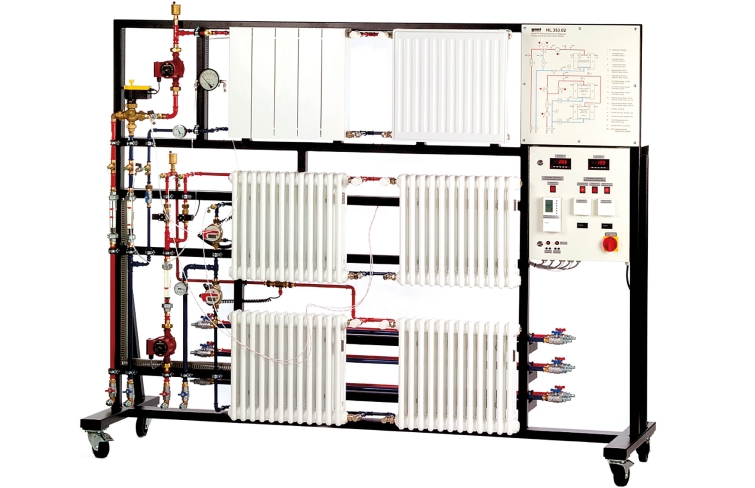

Pomocou trenažéra HL 353.02 spolu s generátorom teplej vody, napr. HL 353, je možné nastaviť kompletný systém vykurovania domácnosti. Teplá voda prechádza cez radiátory a ohrieva vzduch v miestnosti. Teplota sa reguluje pomocou regulátorov vykurovania.

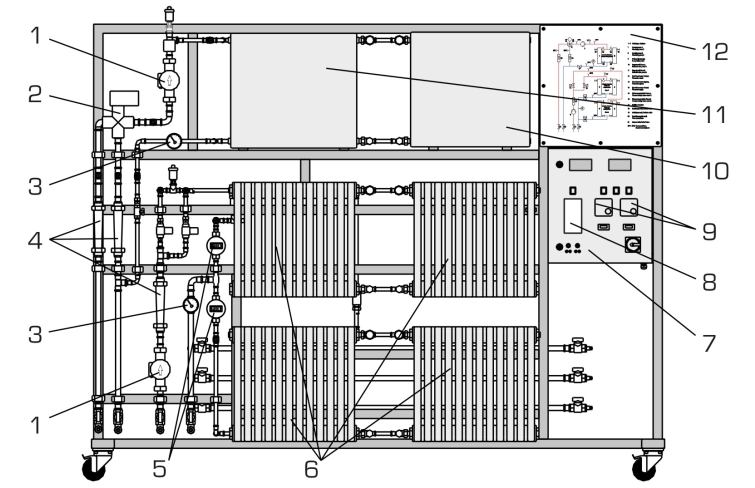

HL 353.02 obsahuje dva vykurovacie okruhy. Oba vykurovacie okruhy sú vybavené bežne dostupnými regulačnými zariadeniami vykurovacej techniky. Každý vykurovací okruh obsahuje obehové čerpadlo.

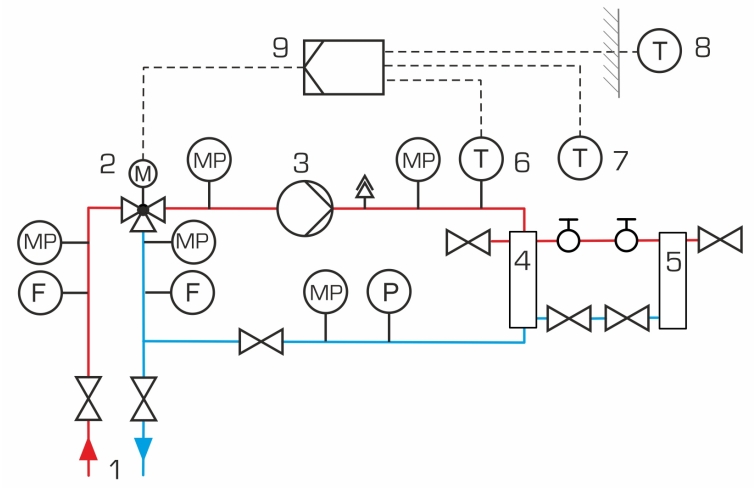

Jednoduchý vykurovací okruh s jedným podokruhom obsahuje dva ploché radiátory a je riadený teplotným regulátorom. Ako pohon slúži 3-cestný zmiešavací ventil. Na zmenu vonkajšej teploty je dodávaný simulátor.

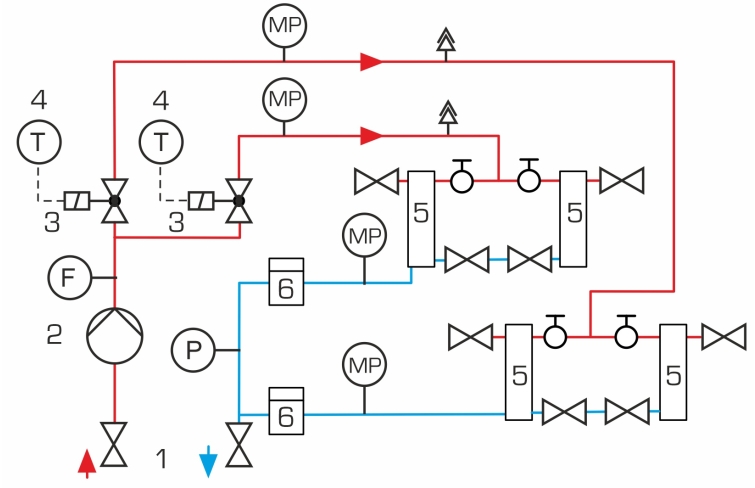

Vykurovací okruh s dvoma podokruhmi obsahuje štyri radiátory a dva regulátory vykurovania. Každý podobvod je možné zapnúť alebo vypnúť regulátorom pomocou elektricky spínaného solenoidového ventilu.

Trenažér je napájaný teplou vodou z napájacej jednotky HL 353 a je pripojený k prívodnému a spätnému prívodu pomocou hadíc s rýchlospojkami.

Zaznamenávajú sa namerané hodnoty teplôt, tlakov, diferenčných tlakov a prietokov. Pre energetické výpočty a hodnotenia obsahuje vykurovací okruh s dvoma podokruhmi navyše dva merače tepla.

Špecifikácia
  1. spolu s generátorom teplej vody: nastavenie kompletného domáceho vykurovacieho systému s 2 nezávislými vykurovacími okruhmi
  2. vykurovací okruh s jedným podokruhom obsahuje 2 ploché radiátory, obehové čerpadlo, regulátor vykurovania s 3-cestným zmiešavacím ventilom a simulátor zmeny vonkajšej teploty
  3. vykurovací okruh s dvoma podokruhmi obsahuje 4 radiátory, obehové čerpadlo, 2 regulátory vykurovania, 2 solenoidové ventily
  4. prietokové regulačné ventily pre hydronické vyváženie vo vykurovacom okruhu s dvoma podokruhmi
  5. meranie prietoku a tlaku
  6. 9 meracích bodov pre diferenčný tlak a teplotu (meranie teploty pomocou snímačov HL 353 )
  7. prípojky teplej vody s rýchlospojkami
Technické dáta

1 Plochý radiátor, hliníkový

  • vykurovací výkon: 545W pri prívode 70°C, spiatočke 55°C a teplote okolia 20°C

1 Radiátor plochý, oceľ

  • vykurovací výkon: 665W pri prívode 70°C, spiatočke 55°C a teplote okolia 20°C

4 Radiátory, oceľ

  • vykurovací výkon: 492W pri prívode 70°C, spiatočke 55°C a teplote okolia 20°C

2 obehové čerpadlá

  • max. príkon: 25/35/45W
  • max. prietok: 3000L/h
  • max. výška hlavy: 3,8m

3 Merače tepla: 20…90°C, 1,5m 3 /h


Meracie rozsahy
  • tlak: 2x 0…1,6 bar
  • diferenčný tlak: 0…0,25 bar
  • prietok: 3x 40…400L/h

230V, 50Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 2500x760x2100 mm
Hmotnosť: cca. 240 kg

Vyžaduje sa pre prevádzku

prípojka studenej a teplej vody, odpadová voda
