HL 351 Kotol na vykurovanie domácnosti

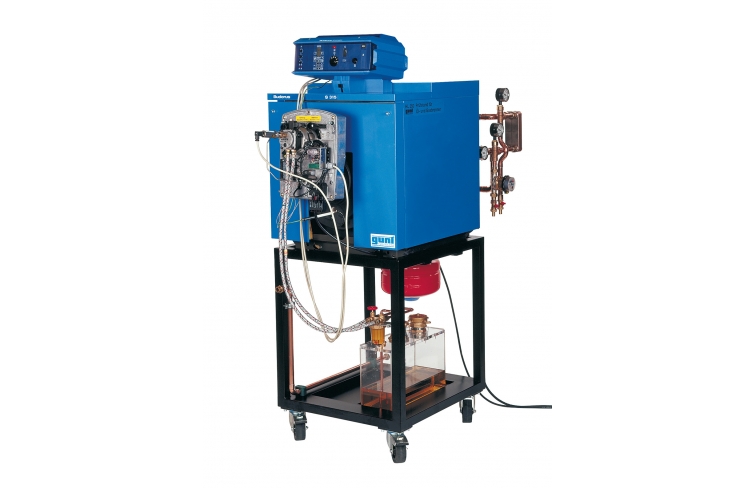

Na obrázku je znázornená podobná jednotka
- trenažér pre olejové horáky
- priehľadná nádrž na olej
- môže byť rozšírený na vytvorenie kompletného vykurovacieho systému
- funkcia olejového horáka
- prevádzka vykurovacieho kotla s olejovým horákom
- nastavenie horáka počas prevádzky
- meranie teploty v rôznych oblastiach spaľovacej komory
- výpočet vykurovacieho výkonu vykurovacieho kotla
- funkcia doskového výmenníka tepla
- teplotné rozvody v doskovom výmenníku tepla
1 tréner
1 manuál
voliteľné
HL 860 Analyzátor výfukových plynov
Rôzne prevádzkové body je možné preskúmať zmenou tlaku oleja po dosiahnutí prednastavenej teploty kotlovej vody.
Integrovaný teplovodný okruh s doskovým výmenníkom simuluje vykurovací okruh v dome. Vzniknuté teplo môže byť odvádzané cez prípojky chladiacej vody, čo umožňuje nepretržitú prevádzku. Prenesené teplo je možné vypočítať.
Prípojky pre externý vykurovací okruh sa nachádzajú na zadnej strane kotla. To umožňuje rozšírenie HL 351 na kompletný vykurovací systém pomocou tréningových panelov zo série HL.

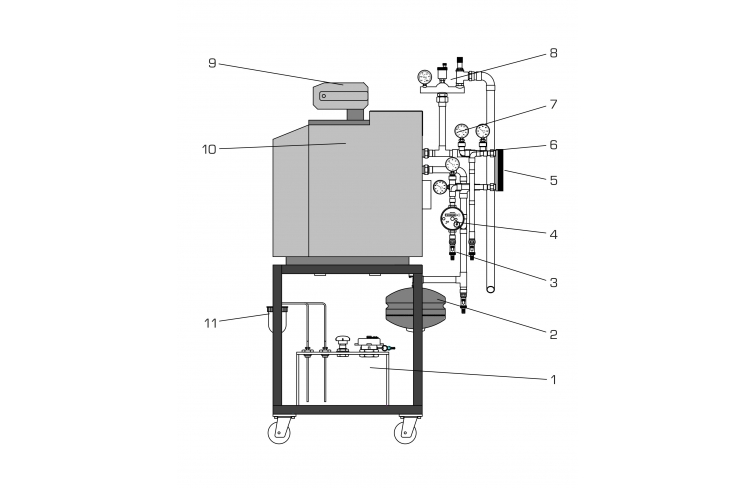

Špecifikácia
- funkčný vykurovací kotol s olejovým horákom
- kotol s riadiacou jednotkou
- vykurovací a chladiaci okruh vybavený expanznou nádobou, čerpadlom, poistnou skupinou kotla, teplomermi, vodomerom, výmenníkom tepla
- priehľadná olejová nádrž s plniacimi a odvzdušňovacími prípojkami
- odvod vzniknutého tepla cez doskový výmenník tepla a prípojku studenej vody
Technické dáta
Kotol
- menovitý výkon: 17…21 kW
- riadiaca jednotka s obmedzovačom teploty
Horák
- menovitý výkon: cca. 18 kW
Pumpa
- príkon: 70W
- max. prietok: 60L/min
- max. hlava: 4m
Doskový výmenník: 3kW, 10 platní
Bezpečnostná skupina kotla podľa DIN 4751
- 2,5 baru
- 50 kW
Nádrž na olej: 15L
Vodomer: 2,5m 3 /h
Meracie rozsahy
- teplota: 4x 0…120°C
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
Rozmery a hmotnosť
DxŠxV: 1510x810x1620 mm
Hmotnosť: cca. 230 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
potrebné vetranie a vedenie výfukových plynov
