ET 202.01 Parabolický žľabový kolektor

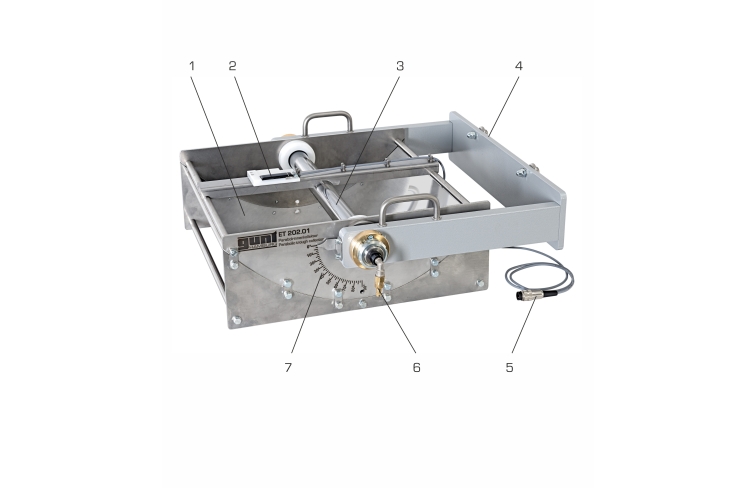

1 parabolické žľabové zrkadlo, 2 senzory osvetlenia (v rozsahu dodávky ET 202), 3 trubice absorbéra, 4 závesy, 5 káblov senzora a prípojky (v rozsahu dodávky ET 202), 6 napojenie na solárny okruh v ET 202, mierka 7

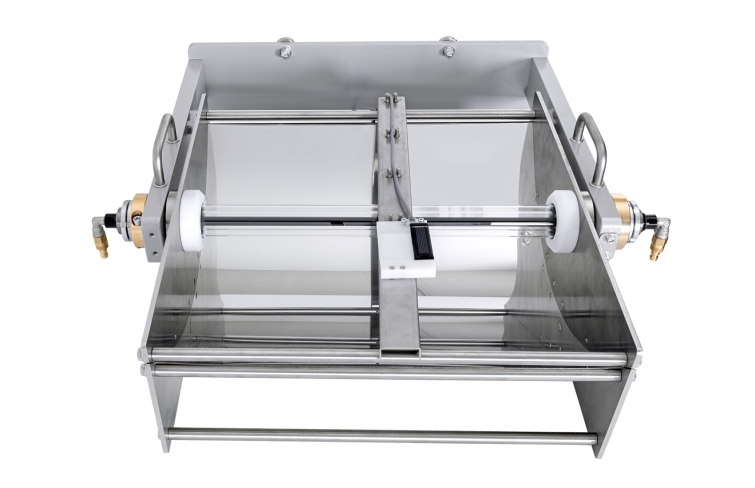

otočný parabolický žľabový kolektor s vysoko reflexným zrkadlom
absorbčná trubica so selektívnym povlakom
evakuovaná dvojstenná sklenená trubica na zníženie tepelných strát

zaostrenie slnečného žiarenia pomocou parabolického korýtkového zrkadla
optický koncentračný faktor
premena žiarivej energie na
teplo
straty v tepelných solárnych kolektoroch
charakteristiky účinnosti

1 experimentálna jednotka
1 sada príslušenstva
1 sada inštruktážneho materiálu

požadovaný

ET 202 Princípy slnečnej tepelnej energie

Parabolické žľabové kolektory obsahujú parabolicky tvarované zrkadlové plochy na odraz a sústredenie slnečného žiarenia na absorbér. Teplonosná kvapalina prúdi v rúrke absorbéra v ohnisku parabolického žľabu a transportuje absorbované teplo preč na ďalšie použitie.

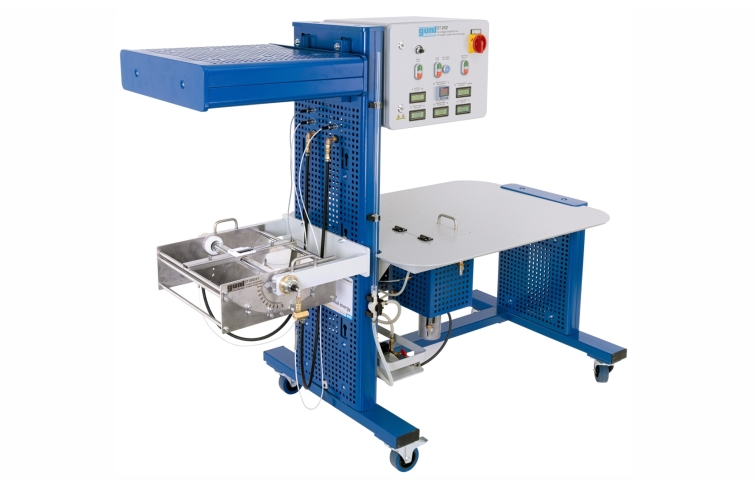

ET 202.01 spolu s trenažérom ET 202 vám umožňuje preskúmať základné aspekty využívania koncentrovanej solárnej tepelnej energie.

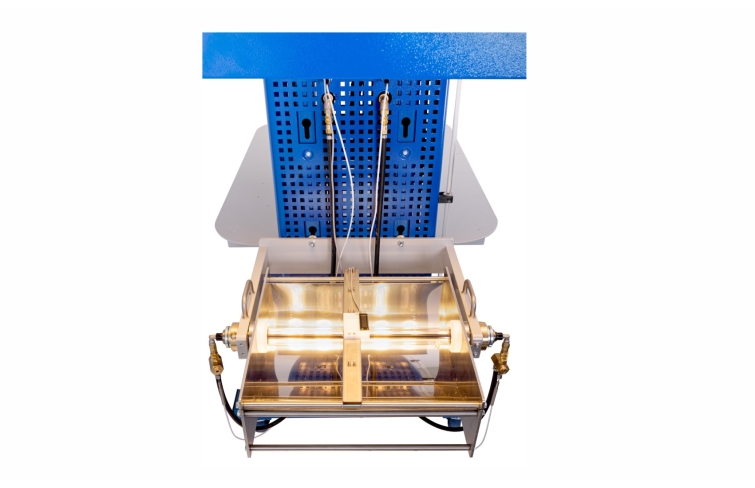

Svetlo z osvetľovacej jednotky v ET 202 je zaostrené na trubicu absorbéra pomocou parabolického zrkadla. Rúrka absorbéra je vybavená dvojstenným skleneným plášťom na zníženie tepelných strát. Teplo sa potrubím v absorbéri prenáša do teplonosnej kvapaliny v solárnom okruhu trenažéra ET 202, kde vstupuje do akumulačnej nádrže.

V experimentoch je možné priamo porovnávať teplotnú odozvu a účinnosť koncentračného parabolického korytového kolektora s klasickým plochým kolektorom. Vzdialenosť k osvetľovacej jednotke ET 202 a uhol sklonu je možné meniť. Namerané dáta sa zachytávajú, zobrazujú a analyzujú pomocou softvéru GUNT v ET 202.

Špecifikácia

termálny solárny kolektor s parabolickým žľabovým zrkadlom a selektívne absorbujúcou trubicou pre prevádzku s trenažérom ET 202
evakuovaná dvojstenná sklenená trubica na zníženie tepelných strát

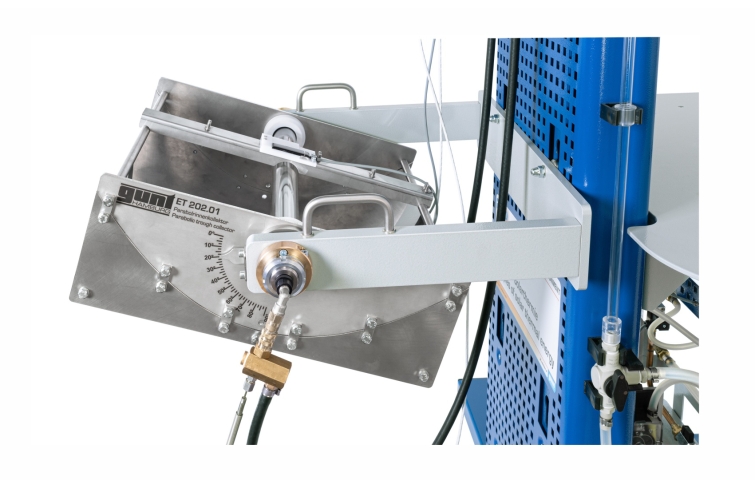

otočný kolektor s uhlovou stupnicou
nastaviteľný držiak kolektora pre trenažér ET 202
napojenie na solárny okruh v ET 202 s čerpadlom, výmenníkom a zásobníkom
teplota, osvetlenie a prietok merané ET 202

Technické dáta

Zberateľ

parabolické zrkadlo
- dĺžka žľabu: 415 mm
- šírka otvoru: 415 mm
- zrkadlová plocha: 0,17m ²
- Ohnisková vzdialenosť: 0,1m
absorbér
- selektívne potiahnutá trubica absorbéra
- dvojstenný sklenený plášť na zníženie tepelných strát
