ET 412C Chladiaci systém s chladiacou a mraziacou komorou
- chladiaci systém s dvoma rôznymi tlakmi odparovania
- simulácia 18 porúch
- dizajn a komponenty chladiaceho systému s 2 výparníkmi
- komponenty a ich funkcie
- kompresor, kondenzátor, výparník
- termostatický expanzný ventil
- regulátor tlaku vyparovania
- tlakový spínač
- elektrický odmrazovací ohrievač
- termodynamika chladiaceho cyklu
- efekt podchladenia chladiva
- znázornenie termodynamického cyklu v log ph diagrame
- stanovenie dôležitých charakteristických veličín: výkonový koeficient, chladiaci výkon, práca kompresora
- vyhľadávanie porúch komponentov chladiaceho systému
1 tréner
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér pre prístup na web ET 412CW
Identifikácia porúch v chladiacich systémoch si vyžaduje komplexné znalosti. Patria sem znalosti o štruktúre a úlohe jednotlivých komponentov. S ET 412C je možné preskúmať dizajn a komponenty chladiaceho systému. Simulácia typických chýb rozširuje rozsah experimentu.
Komponenty chladiaceho okruhu s chladiacimi a mraziacimi komorami sú v trenažéri prehľadne usporiadané. Solenoidové ventily umožňujú samostatnú alebo paralelnú prevádzku výparníkov v dvoch komorách. Okruh je vybavený kombinovaným tlakovým spínačom pre výtlačnú a saciu stranu kompresora. Chladiaca komora je vybavená regulátorom tlaku vyparovania. Skúma sa vplyv regulátora tlaku vyparovania na celkový proces. Vnútorný výmenník tepla na vstupe dvoch výparníkov sa používa na podchladenie chladiva, aby sa zvýšila účinnosť procesu. Súčasne sa nasávaný plyn prehrieva.
Na odmrazovanie mraziacej komory je k dispozícii elektrický odmrazovací ohrievač. K dispozícii je simulácia 18 rôznych porúch, napr. chybných solenoidových ventilov alebo chybných relé.
Schéma procesu u školiteľa ponúka rýchly prehľad. Signálne svetlá v schéme procesu indikujú prevádzkový stav vybraných komponentov.
Príslušné namerané hodnoty zaznamenávajú snímače. Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB . Softvér na zber údajov je súčasťou dodávky. Hmotnostný prietok chladiva sa vypočíta v softvéri zo zaznamenaných nameraných hodnôt.
Najdôležitejšie tlaky sú navyše indikované manometrami priamo na trenažéri. Softvér umožňuje zobrazenie cyklického procesu v log ph diagrame.
Špecifikácia
- prieskum chladiaceho systému s chladiarenskými a mraziacimi komorami
- chladiaci okruh s kompresorom, kondenzátorom a 2 výparníkmi s termostatickým expanzným ventilom a regulátorom tlaku vyparovania
- izolovaná mraziaca komora s ventilátorom a elektrickým odmrazovacím ohrievačom
- izolovaná chladiaca komora s regulátorom tlaku vyparovania
- výmenník tepla na podchladenie chladiva
- samostatná alebo paralelná prevádzka komôr cez solenoidové ventily
- snímače zaznamenávajú tlak a teplotu
- hmotnostný prietok chladiva vypočítaný v softvéri zo zaznamenaných nameraných hodnôt
- simulácia 18 porúch
- Softvér GUNT na zber dát cez USB pod Windows 10
- chladivo R513A, GWP : 631
Technické dáta
Kompresor
- príkon: 565W pri 7,2/54,4°C
- chladiaci výkon: 1363W pri 7,2/54,4°C
Kondenzátor s ventilátorom
- objemový prietok vzduchu: 290m 3 /h
- prenosná plocha: 1,5m 2
Chladiaca komora
- prestupná plocha výparníka: 1,06m 2
Mraziaca komora
- prestupná plocha výparníka: 2,42 m 2
- objemový prietok vzduchu, ventilátor: 135m 3 /h
- elektrický odmrazovací ohrievač: cca. 150 W
Regulátor tlaku vyparovania: 0…5,5 bar
Chladivo: R513A, GWP : 631
- objem náplne: 1,5 kg
- CO 2 -ekvivalent: 0,9t
Meracie rozsahy
- teplota: 12x -50…120°C
- tlak: 3x -1…15bar, 3x -1…9bar, 3x -1…24bar
- výkon: 0…1125W
- prietok: 1…11,5L/h
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2000x660x1900 mm
Hmotnosť: cca. 219 kg
Vyžaduje sa pre prevádzku
Odporúča sa PC s Windows
![Chladiaci cyklus](/images/wissen_thumbs/179_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Vzdialené vzdelávanie – GU 100 Web Access Box](/images/wissen_thumbs/523_en-GB.jpg)

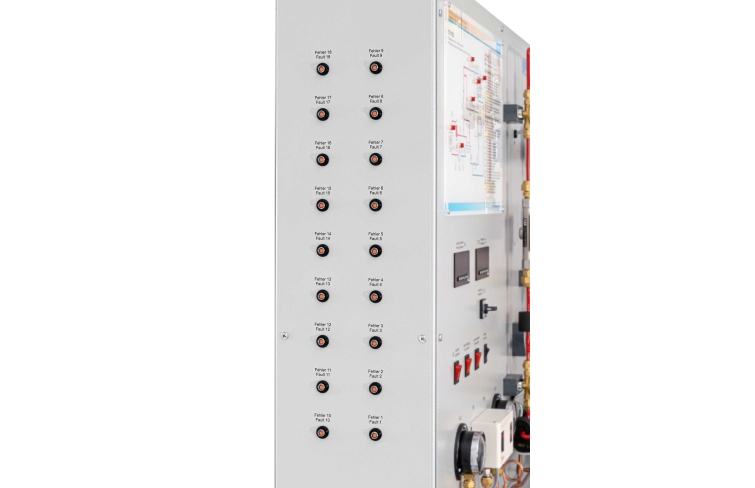

![Simulácia 18 rôznych porúch, napr. chybné solenoidové ventily alebo chybné relé](/images/datasheet/208/ET-412C-Refrigeration-system-with-refrigeration-and-freezing-chamber-products_list_small-gunt-208-add_2.jpg)

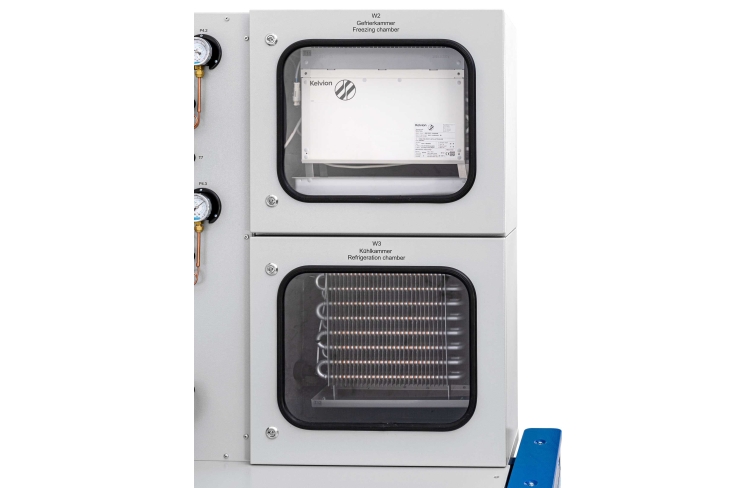

![Horná mraziaca komora, spodná chladiaca komora](/images/datasheet/208/ET-412C-Refrigeration-system-with-refrigeration-and-freezing-chamber-products_list_small-gunt-208-add_3.jpg)

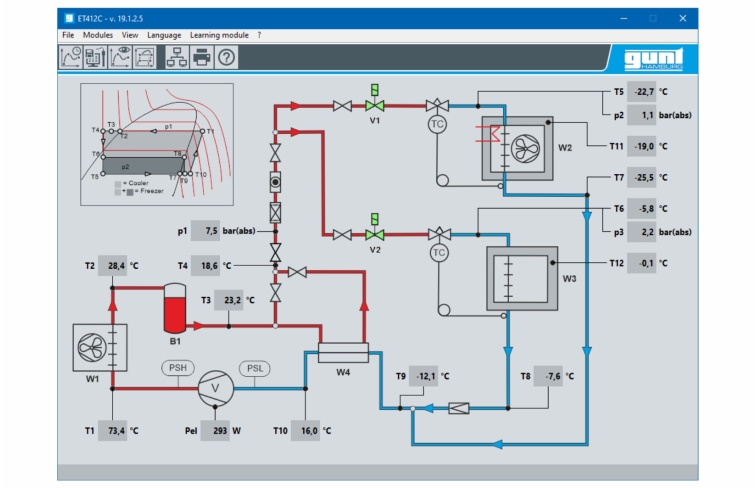

![Snímka obrazovky softvéru: schéma procesu](/images/datasheet/208/ET-412C-Refrigeration-system-with-refrigeration-and-freezing-chamber-products_list_small-gunt-208-add_1.jpg)
![GU 100 Web Access Box](/images/datasheet/208/ET-412C-GU-100-Web-Access-Box-products_list_small-gunt-208-foto_totale.jpg)
![ET 412CW Web Access Software](/images/datasheet/208/ET-412C-ET-412CW-Web-Access-Software-products_list_small-gunt-208-foto_totale.jpg)

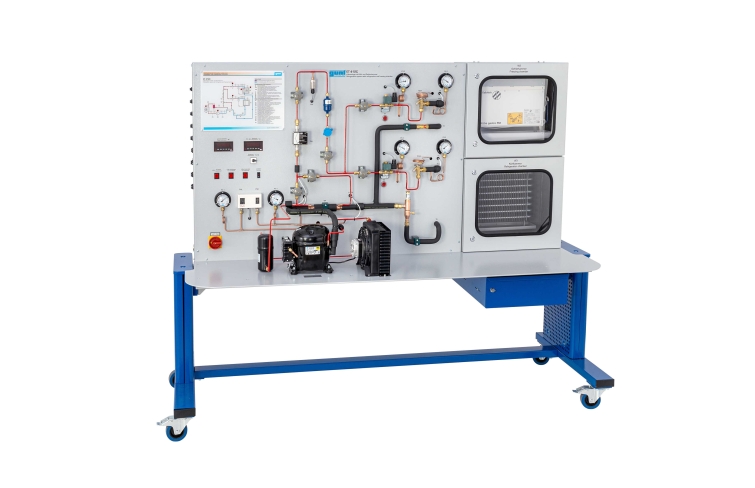

![](/images/datasheet/208/ET-412C-Refrigeration-system-with-refrigeration-and-freezing-chamber-products_list_small-gunt-208-foto_totale.jpg)

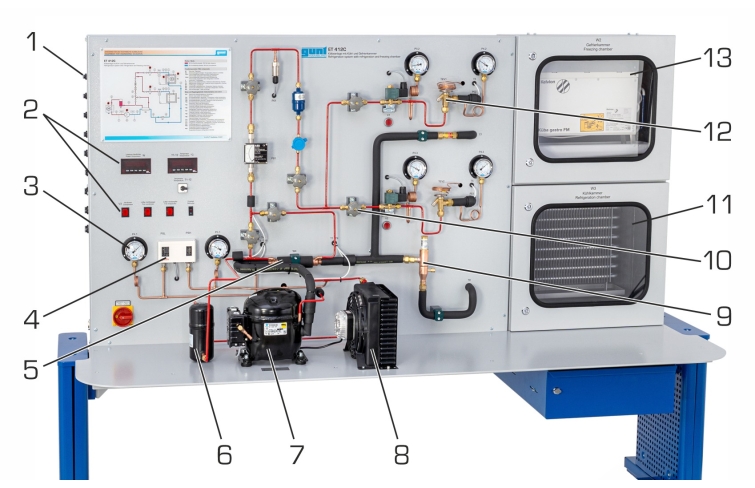

![1 poruchové tlačidlo, 2 displeje a ovládacie prvky so schémou procesu, 3 manometer, 4 tlakový spínač, 5 výmenník tepla, 6 prijímač, 7 kompresor, 8 kondenzátor s ventilátorom, 9 regulátor odparovacieho tlaku, 10 ventil, 11 chladiaca komora, 12 expanzný ventil, 13 mraziaca komora](/images/datasheet/208/ET-412C-Refrigeration-system-with-refrigeration-and-freezing-chamber-products_list_small-gunt-208-zeichnung.jpg)

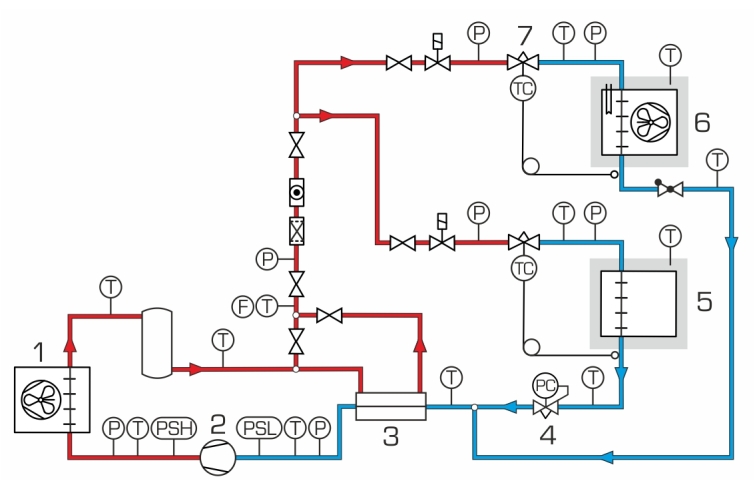

![1 kondenzátor, 2 kompresor, 3 výmenník tepla, 4 regulátor tlaku vyparovania, 5 chladiaca komora, 6 mraziaca komora s odmrazovacím ohrievačom 7 expanzný ventil; Teplota T, tlak P, prietok F, tlakový spínač PSH, PSL](/images/datasheet/208/ET-412C-Refrigeration-system-with-refrigeration-and-freezing-chamber-products_list_small-gunt-208-zeichnung_einzelheit_1.jpg)

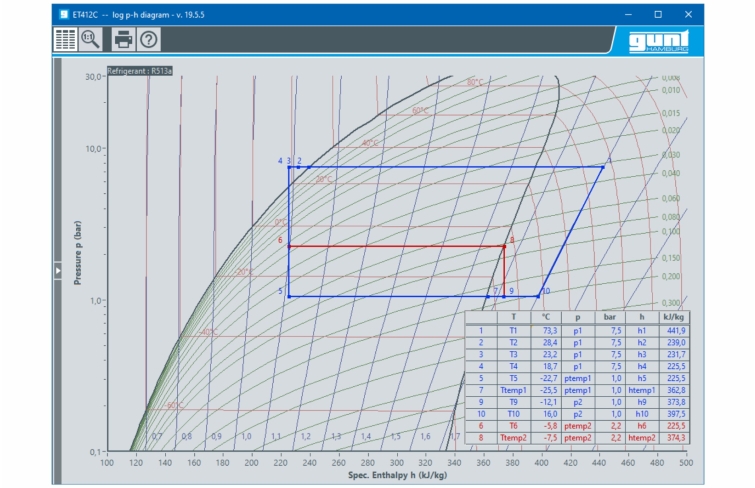

![Snímka obrazovky softvéru: log p-h diagram s 2 rôznymi tlakmi odparovania](/images/datasheet/208/ET-412C-Refrigeration-system-with-refrigeration-and-freezing-chamber-products_list_small-gunt-208-zeichnung_einzelheit_2.jpg)
