ET 351C Termodynamika chladiaceho okruhu
- kompresný chladiaci systém pre termodynamické výskumy
- nepriamo vyhrievaný výparník a vodou chladený kondenzátor
- otvorený kompresor s hnacím motorom s kyvadlovým ložiskom na meranie krútiaceho momentu
- cyklický proces v log ph diagrame
- porovnanie skutočného cyklického procesu a ideálneho cyklického procesu
- zostatky na výparníku a kondenzátore
- výpočet výkonu motora pomocou otáčok a krútiaceho momentu
- určenie strát
- výpočet koeficientu výkonu
- prevádzkové správanie pri zaťažení
- nestabilné prevádzkové správanie
1 tréner
1 sada hadíc, 1 ručná pumpa
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér ET 351CW Web Access
V tomto trenažéri sa venovala veľká pozornosť tomu, aby termodynamické procesy v chladiacom systéme boli maximálne transparentné. Je možné merať kapacity kompresora, výparníka a kondenzátora. Body merania tlaku a teploty sú umiestnené na všetkých relevantných miestach, aby bolo možné podrobne preskúmať aj tlakové a tepelné straty v chladiacom systéme.
Chladiaci okruh ET 351C obsahuje otvorený kompresor s variabilnými otáčkami, vodou chladený kondenzátor, termostatický expanzný ventil a výparník vyhrievaný teplovodným okruhom.
Kompresor je poháňaný motorom s kyvadlovým ložiskom s frekvenčným meničom na nastavenie rýchlosti. Snímač sily umožňuje meranie hnacieho momentu. Pomocou otáčok možno teda určiť výkon mechanického pohonu kompresora. Elektrický vykurovací výkon okruhu teplej vody je možné voľne nastaviť a zobrazuje sa. Kapacita kondenzátora sa meria cez prietok chladiacej vody.
Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB . Softvér na zber údajov je súčasťou dodávky. Softvér umožňuje, aby bol proces znázornený v diagrame log ph a zobrazuje kľúčové charakteristické premenné procesu, napr. tlakový pomer kompresora a koeficient výkonu.
Špecifikácia
- termodynamický výskum chladiaceho okruhu
- chladiaci okruh s otvoreným kompresorom, vodou chladeným kondenzátorom, termostatickým expanzným ventilom a nepriamo vyhrievaným výparníkom
- pohon kompresora s motorom s reguláciou otáčok cez klinový remeň
- motor na kyvadlovom ložisku na meranie krútiaceho momentu
- rúrkový výparník s teplovodným okruhom ako chladiaca záťaž
- vodou chladený koaxiálny špirálový výmenník tepla ako kondenzátor
- zobrazuje teplotu, tlak, prietok, rýchlosť, krútiaci moment a výkon na zariadení
- Softvér GUNT na zber dát cez USB pod Windows 10
- chladivo R513A, GWP : 631
Technické dáta
Otvorte kompresor
- chladiaci výkon: cca. 965W (pri rýchlosti 145 0min -1 a 5/40°C)
Ohrievač: 1x 1000W
Kondenzátor, výkon: 1300W
Chladivo
- R513A, GWP : 631, plniaci objem: 2kg, CO 2 -ekvivalent: 1,3t
Meracie rozsahy
- teplota: 9x -30…100°C, 1x 0…100°C
- tlak: 1x -1…9bar, 1x -1…24bar, 4x -1…15bar
- krútiaci moment: (kompresor) 0…10Nm
- otáčky: (kompresor) 0…2500min -1
- príkon: (kompresor) 0…1125W
- výkon: (ohrievač) 0…1125W
- prietok: (voda) 5…70 g/s
- prietok: (chladivo) 0…0,5L/min
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1520x790x1760 mm
Hmotnosť: cca. 120 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
Odporúča sa PC s Windows
![Chladiaci cyklus](/images/wissen_thumbs/179_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Vzdialené vzdelávanie – GU 100 Web Access Box](/images/wissen_thumbs/523_en-GB.jpg)

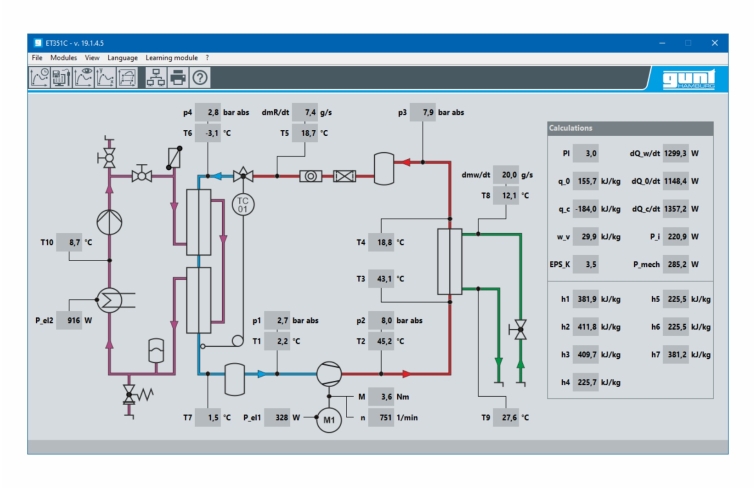

![schéma procesu](/images/datasheet/200/ET-351C-Thermodynamics-of-the-refrigeration-circuit-products_list_small-gunt-200-add_2.jpg)
![GU 100 Web Access Box](/images/datasheet/200/ET-351C-GU-100-Web-Access-Box-products_list_small-gunt-200-foto_totale.jpg)
![ET 351CW Web Access Software](/images/datasheet/200/ET-351C-ET-351CW-Web-Access-Software-products_list_small-gunt-200-foto_totale.jpg)

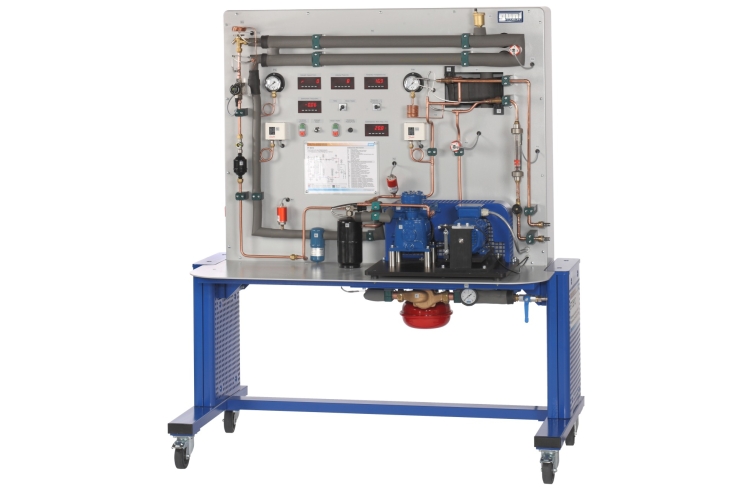

![](/images/datasheet/200/ET-351C-Thermodynamics-of-the-refrigeration-circuit-products_list_small-gunt-200-foto_totale.jpg)

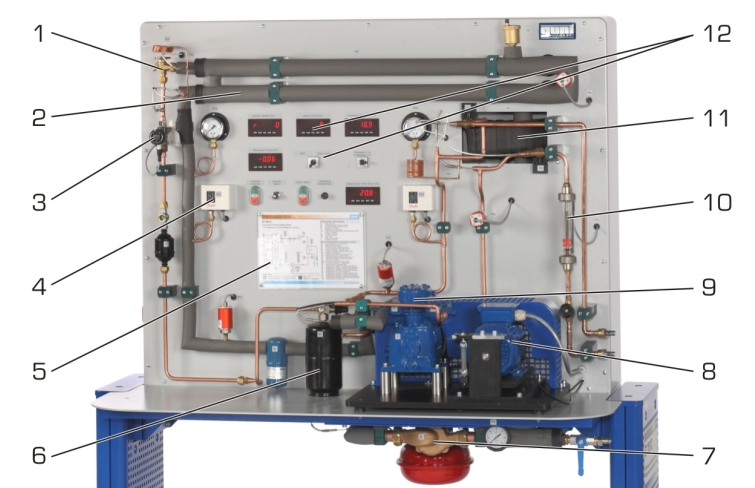

![1 expanzný ventil, 2 výparník, 3 prietokomer chladiva, 4 tlakový spínač, 5 schéma procesu, 6 prijímač, 7 okruh teplej vody výparníka, 8 hnací motor, 9 kompresor, 10 prietokomer chladiacej vody, 11 kondenzátor, 12 displejov a ovládacie prvky](/images/datasheet/200/ET-351C-Thermodynamics-of-the-refrigeration-circuit-products_list_small-gunt-200-zeichnung.jpg)

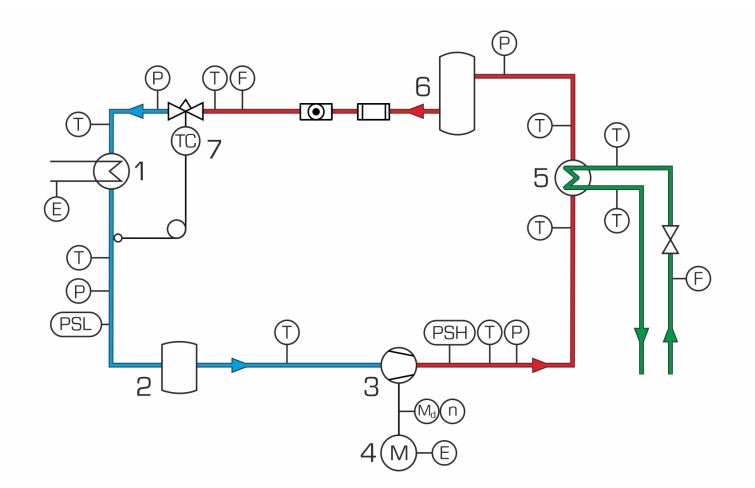

![1 výparník, 2 odlučovač kvapalín, 3 kompresor, 4 hnací motor, 5 kondenzátor, 6 prijímač, 7 expanzný ventil; P tlak, T teplota, F prietok, Md krútiaci moment, n otáčky, E elektrický výkon; tlakový spínač PSL, PSH; modrá: nízky tlak, červená: vysoký tlak, zelená: chladiaca voda](/images/datasheet/200/ET-351C-Thermodynamics-of-the-refrigeration-circuit-products_list_small-gunt-200-zeichnung_einzelheit_1.jpg)

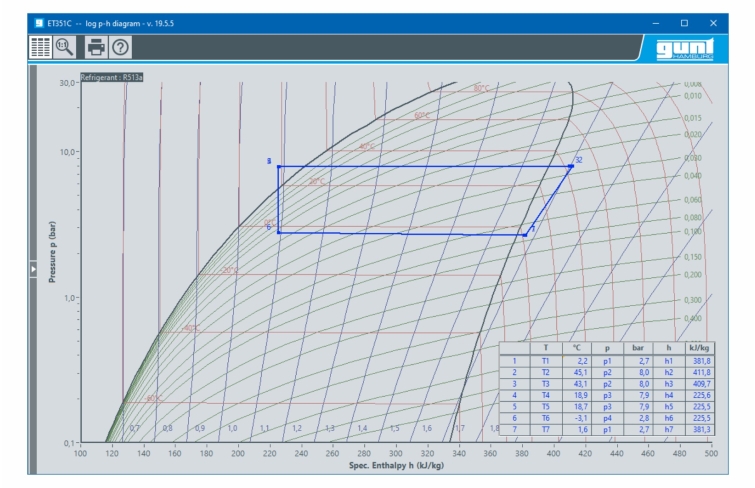

![Snímka obrazovky softvéru: log p-h diagram](/images/datasheet/200/ET-351C-Thermodynamics-of-the-refrigeration-circuit-products_list_small-gunt-200-zeichnung_einzelheit_2.jpg)
