WL 110 Výmenník tepla, základná jednotka

WL 110 Výmenník tepla, základná jednotka

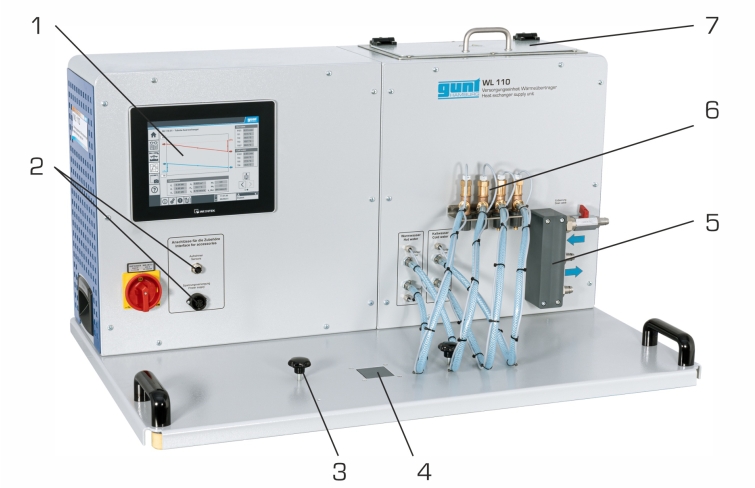

Na obrázku je napájacia jednotka WL 110 a príslušenstvo WL 110.01, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

Na obrázku je napájacia jednotka WL 110 a príslušenstvo WL 110.01, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • porovnanie rôznych výmenníkov tepla
  • intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
  • automatická identifikácia príslušenstva pomocou technológie RFID
  • v spojení s výmenníkom tepla ( WL 110.01WL 110.05 )
    • vykresľovanie teplotných kriviek
    • stanovenie stredného súčiniteľa prestupu tepla
    • porovnanie rôznych typov výmenníkov tepla
  • Obsah softvéru PLC prispôsobený konkrétnemu príslušenstvu s
    • info: popis zariadenia a vzdelávací modul s teoretickými základmi
    • príprava experimentu: riadené nastavenie experimentu

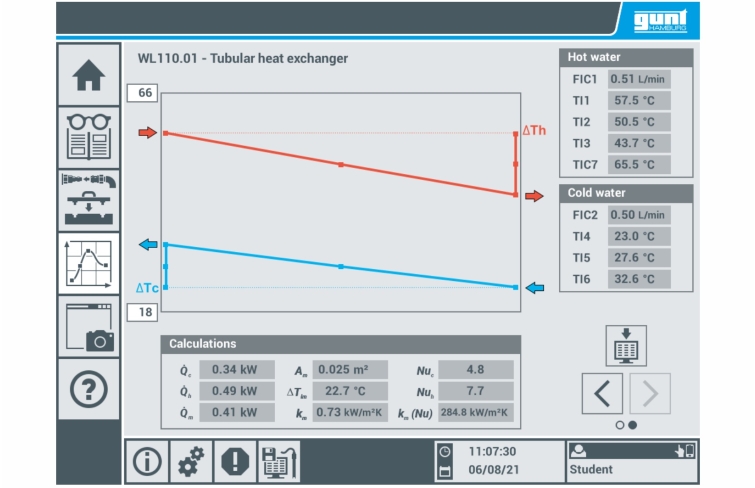

    • prehľad experimentu: digitálny záznam nameraných hodnôt s grafickým znázornením
    • vytváranie snímok obrazovky
    • prístup k uloženým nameraným údajom z koncových zariadení
  • zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 10 koncových zariadeniach
    • navigácia v menu nezávisle od používateľského rozhrania zobrazeného na dotykovej obrazovke

1 experimentálna jednotka
1 vetranie
1 odtok vody
1 sada inštruktážneho materiálu

požadovaný

WL 110.01 Rúrkový výmenník tepla
alebo
WL 110.02 Doskový výmenník tepla
alebo
WL 110.03 Plášťový a rúrkový výmenník tepla
alebo
WL 110.04 Miešaná nádrž s dvojitým plášťom a cievkou
alebo
WL 110.05 Rúrkový výmenník tepla

voliteľné

WL 110,20 Vodný chladič
WP 300.09 Laboratórny vozík

Výmenníky tepla prenášajú tepelnú energiu z prúdenia jedného média do druhého. Tieto dva prúdy neprichádzajú do priameho vzájomného kontaktu. Efektívny prenos tepla je predpokladom hospodárnosti procesov. Preto sa v praxi používajú rôzne typy výmenníkov tepla v závislosti od požiadaviek.

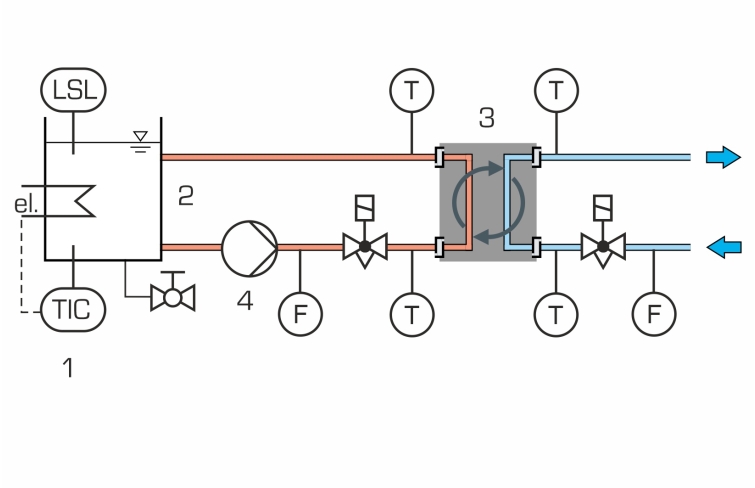

Hlavnou funkciou WL 110 je zabezpečiť požadovaný okruh studenej a teplej vody. Na tento účel je napájacia jednotka vybavená ohrievaným zásobníkom a čerpadlom pre okruh teplej vody, ako aj prípojkami pre okruh studenej vody. Okruh studenej vody je možné napájať z laboratórnej siete alebo z vodného chladiča WL 110.20 .

Meracie, riadiace a komunikačné systémy zabezpečuje WL 110 .

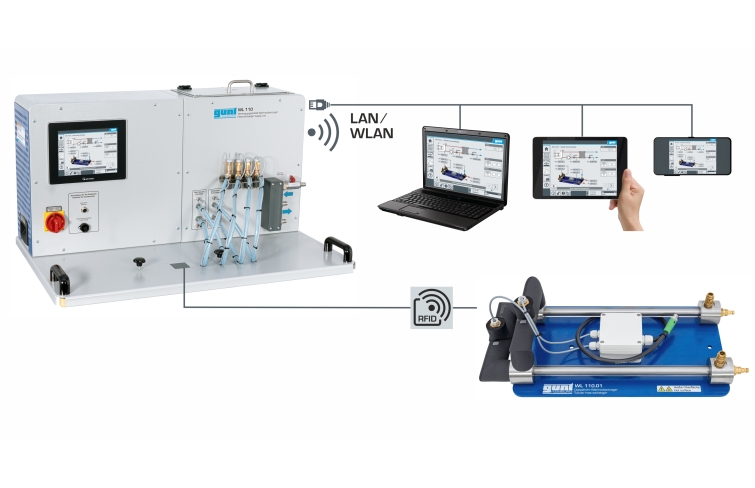

Ako voliteľné príslušenstvo sú k dispozícii rôzne typy výmenníkov tepla. Príslušenstvo je jednoducho a bezpečne umiestnené na pracovnej doske WL 110 . Po umiestnení napájacia jednotka identifikuje príslušné príslušenstvo pomocou technológie RFID , automaticky vyberie príslušný softvér v PLC a vykoná automatickú konfiguráciu systému. Zariadenie sa ovláda pomocou dotykovej obrazovky. Pomocou integrovaného smerovača je možné experimentálnu jednotku ovládať a ovládať aj cez koncové zariadenie. Používateľské rozhranie je možné zobraziť až na 10 koncových zariadeniach (zrkadlenie obrazovky). Používateľské rozhranie obsahuje riadené nastavenie experimentu, vzdelávacie moduly s teoretickými základmi a grafické znázornenie nameraných hodnôt.

Na sledovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc cez lokálnu sieť pomocou LAN pripojenia. Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka.

Objednávacie číslo: 060.11000

Špecifikácia
  1. napájacia jednotka na skúmanie a porovnávanie rôznych výmenníkov tepla ( WL 110.01WL 110.05 )
  2. automatická identifikácia a konfigurácia príslušenstva prostredníctvom bezkontaktného, elektronického RFID rozhrania
  3. riadenie závodu pomocou PLC , ovládanie cez dotykovú obrazovku
  4. zrkadlenie obrazovky: možnosť zrkadlenia používateľského rozhrania až na 10 koncových zariadeniach
  5. teplovodný okruh so zásobníkom, ohrievačom, čerpadlom a ochranou proti nedostatku vody
  6. okruh studenej vody z laboratórnej siete alebo chladiča vody WL 110.20
  7. vodovodné prípojky s rýchlospojkami
  8. zber dát cez PLC na internom úložisku, prístup k uloženým nameraným hodnotám cez WLAN s integrovaným routerom/ LAN prepojenie s vlastnou sieťou zákazníka
Technické dáta

PLC : Weintek cMT3092X

Pumpa

  • príkon: 120W
  • max. prietok: 600L/h
  • max. hlava: 30m

Ohrievač

  • výkon: 3kW
  • termostat: 10…70°C

Regulácia prietoku pre okruh teplej a studenej vody: 0,3…3L/min

Nádrž na teplú vodu: cca. 10L


Meracie rozsahy
  • teplota: 5x 0…100°C
  • prietok: 2x 0,3..3L/min

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1000x700x600mm
Hmotnosť: cca. 52 kg

Vyžaduje sa pre prevádzku

WL 110,20 alebo prípojka studenej vody, odtok
Odporúča sa PC s Windows

Objednávacie číslo: 060.11000
