WL 110.05 Tepelný výmenník s rebrovanými rúrkami

WL 110.05 Tepelný výmenník s rebrovanými rúrkami

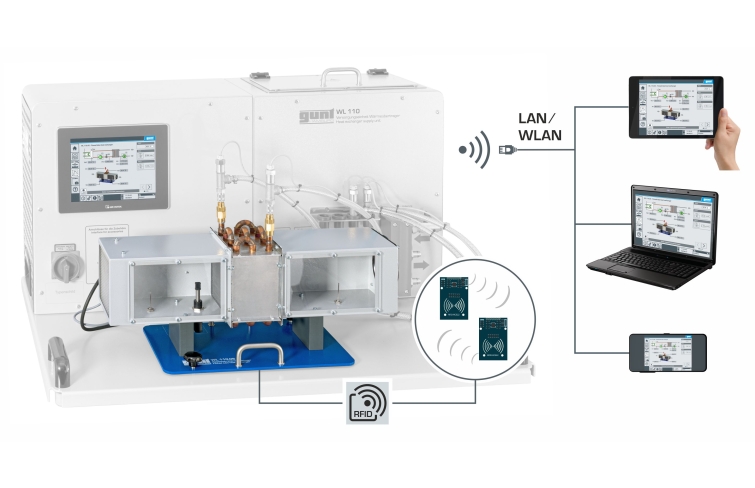

Kompletná experimentálna zostava s napájacou jednotkou WL 110, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

Kompletná experimentálna zostava s napájacou jednotkou WL 110, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • prenos tepla medzi vodou a vzduchom v priečnom prúdení
  • intuitívne vykonávanie experimentu cez
    dotyková obrazovka
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
  • automatická identifikácia príslušenstva pomocou technológie RFID
  • v spojení s napájacou jednotkou WL 110
    • funkcia a správanie rebrovaného rúrkového výmenníka tepla
    • určiť stredný koeficient prestupu tepla
    • vplyv tepelnej kapacity
    • v porovnaní s inými typmi výmenníkov tepla
  • Softvér PLC špeciálne prispôsobený použitému príslušenstvu
    • vzdelávací modul s teoretickými základmi
    • popis zariadenia
    • riadená príprava experimentu
    • vykonanie experimentu

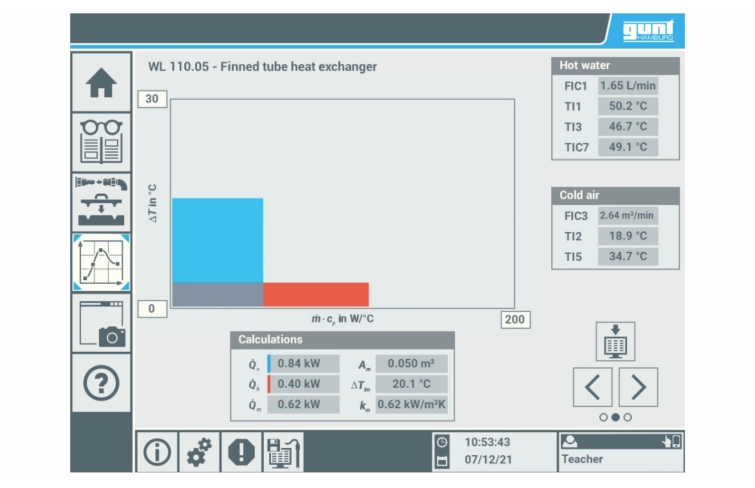

    • grafické znázornenie: experimentálnej časti s nameranými hodnotami teploty, tepelných tokov na oboch stranách výmenníka tepla
    • prenos dát cez WLAN / LAN pre všestranné externé využitie nameraných hodnôt a snímok obrazovky, napr. vyhodnotenie v Exceli

1 rebrovaný rúrkový výmenník tepla

požadovaný

WL 110 Napájacia jednotka výmenníka tepla

Teplovýmennú plochu výmenníka tepla možno efektívne zväčšiť pripevnením rebier. Tento princíp sa v rebrovom rúrkovom výmenníku používa predovšetkým na chladenie alebo ohrev uzavretého okruhu pomocou okolitého vzduchu. Typickým príkladom použitia je vzduchový chladič pre spaľovacie motory.

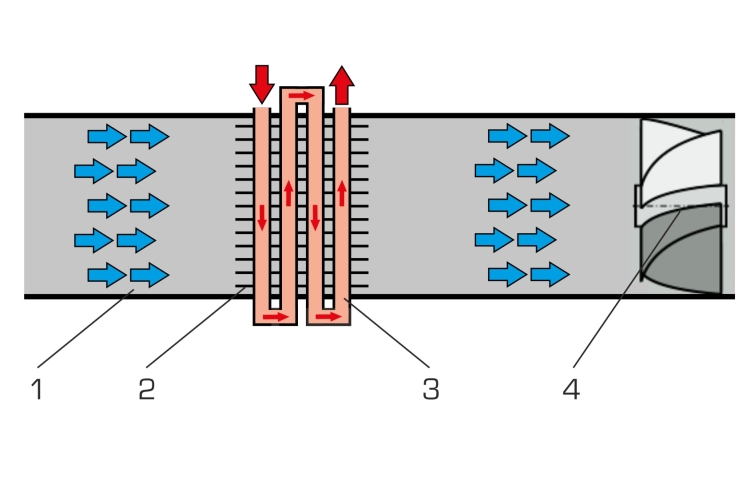

WL 110.05 pozostáva z krabicového profilu, cez ktorý prúdi vzduch a ktorým niekoľkokrát prechádza potrubná časť vedúca horúcu vodu. To vytvára krížový tok teplonosných médií. Horúca voda odovzdáva časť svojej tepelnej energie do ovzdušia. Rebrá sa aplikujú na časť potrubia, aby sa zväčšil povrch prenášajúci teplo.

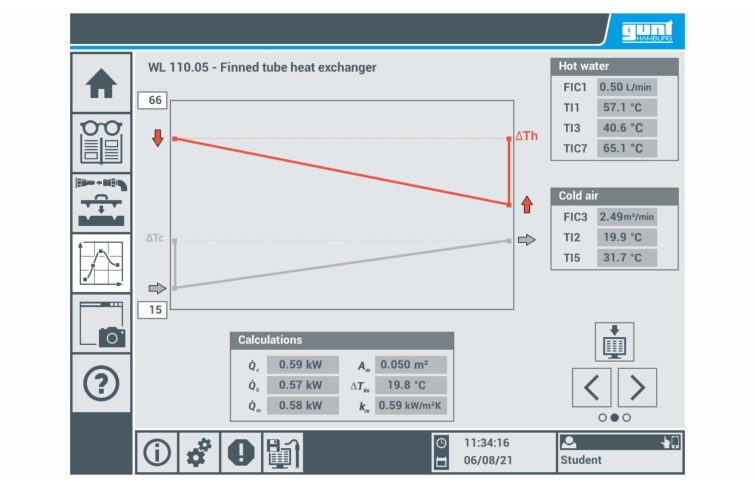

Teplotné krivky sú vynesené v experimentoch a zobrazené graficky.

Príslušenstvo WL 110.05 sa ľahko a bezpečne umiestni na pracovnú plochu napájacej jednotky WL 110. Príslušenstvo sa identifikuje automaticky pomocou technológie RFID . Potom sa načíta príslušný softvér GUNT a systém sa automaticky nakonfiguruje. Intuitívne používateľské rozhranie vás prevedie experimentmi a namerané hodnoty zobrazí graficky. Na sledovanie a analýzu experimentov cez lokálnu sieť pomocou LAN pripojenia je možné súčasne použiť až desať externých pracovných staníc.

Snímače teploty na meranie vstupnej a výstupnej teploty sú umiestnené na prívodných prípojkách WL 110. Dva prídavné teplotné snímače merajú teplotu vzduchu. Zaznamenáva sa aj rýchlosť prúdenia vzduchu. Teplá voda je dodávaná cez napájaciu jednotku, ktorá slúži aj na konfiguráciu nastavení prietoku vody a vzduchu a na meranie vstupnej a výstupnej teploty.

Objednávacie číslo: 060.11005

Špecifikácia

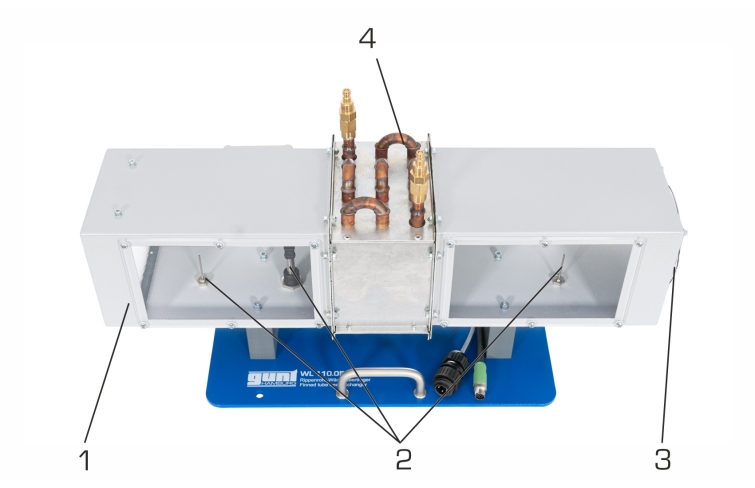

  1. rebrovaný rúrkový výmenník tepla na pripojenie k WL 110
  2. prenos tepla medzi vodou a vzduchom v priečnom prúdení
  3. potrubie na prívod a odvod vzduchu s priehľadnou prednou stenou pre jasný výhľad na výmenník tepla
  4. prúdenie vzduchu generované axiálnym ventilátorom
  5. teplota vody zaznamenávaná cez WL 110 a navyše 2 teplotné senzory pre záznam teploty vzduchu a 1 senzor pre záznam rýchlosti prúdenia
  6. automatická identifikácia príslušenstva prostredníctvom technológie RFID a poskytnutie príslušného PLC softvéru
  7. vykonávanie experimentov a zobrazovanie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
  8. zrkadlenie obrazovky: prístup k prebiehajúcim experimentom a experimentálnym výsledkom až z 10 terminálov súčasne cez lokálnu sieť
  9. teplá voda dodávaná cez WL 110
Technické dáta

Rúrkový výmenník tepla

  • časť potrubia
    • Vnútorný Ø: 12 mm
    • materiál: meď
  • plutvy
    • číslo: 33

Axiálny ventilátor

  • max. objemový prietok:: 170m 3 /h
  • príkon: 6,5W


Meracie rozsahy
  • teplota: 2x 0…100°C
  • rýchlosť prúdenia: 0…2,5 m/s
Rozmery a hmotnosť

DxŠxV: 617x243x307 mm
Hmotnosť: cca. 6 kg

Objednávacie číslo: 060.11005

Vedomosti
Séria WL 110: webový prehľad Odkaz
Základné znalosti
Výmenníky tepla Pdf
Leták
WL 110 Výmenník tepla s napájacou jednotkou Pdf
Video
dojmy
Príslušenstvo
WL 110,05

Objednávacie číslo: 060.11005
