WL 110.03 Plášťový a rúrkový výmenník tepla

WL 110.03 Plášťový a rúrkový výmenník tepla

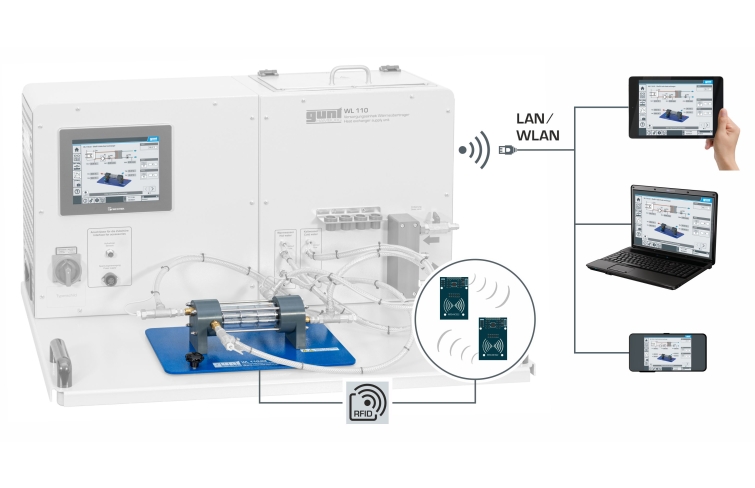

Kompletná experimentálna zostava s napájacou jednotkou WL 110, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

Kompletná experimentálna zostava s napájacou jednotkou WL 110, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • médiá prúdiace v priečnom toku
  • intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
  • automatická identifikácia príslušenstva pomocou technológie RFID
  • v spojení s napájacou jednotkou WL 110
    • funkcia a správanie počas prevádzky plášťového a rúrkového výmenníka tepla
    • vykresľovanie teplotných kriviek:
      v prevádzke s krížovým paralelným tokom
      v krížovej protiprúdovej prevádzke
    • výpočet stredného súčiniteľa prestupu tepla
    • porovnanie s inými typmi výmenníkov tepla
  • Softvér PLC špeciálne prispôsobený použitému príslušenstvu
    • vzdelávací modul s teoretickými základmi
    • popis zariadenia
    • riadená príprava experimentu
    • vykonanie experimentu
    • grafické znázornenie experimentálnej časti s nameranými hodnotami teploty
    • prenos dát cez WLAN /LAN pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli

1 plášťový a rúrkový výmenník tepla

požadovaný

WL 110 Napájacia jednotka výmenníka tepla

Plášťové a rúrkové výmenníky tepla sú široko používané. Hlavnými výhodami tohto dizajnu sú veľká plocha na prenos tepla a kompaktný dizajn. Plášťové a rúrkové výmenníky tepla sa používajú v chemickom a farmaceutickom priemysle, v rafinériách a v závodoch procesného inžinierstva.

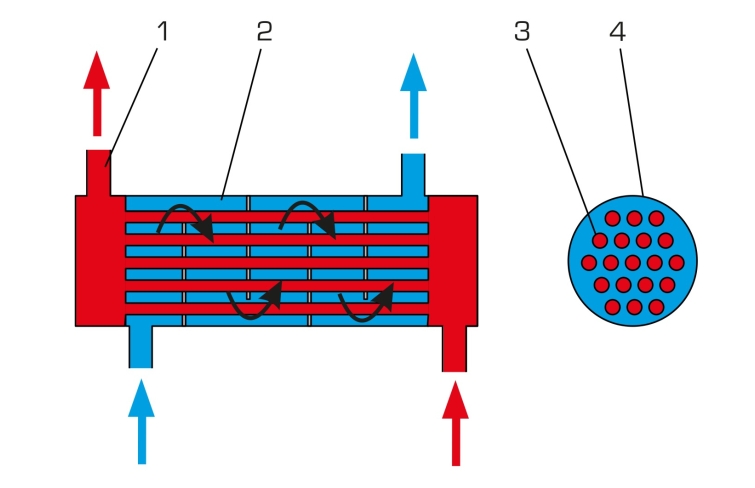

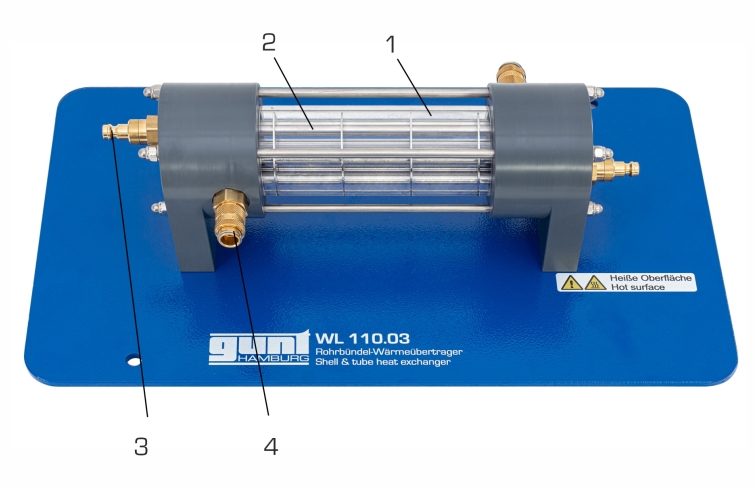

Plášťový a rúrkový výmenník tepla WL 110.03 pozostáva zo siedmich rúrok, ktoré sú obklopené priehľadným vonkajším plášťom. Teplá voda preteká priestorom trubice a studená voda priestorom v plášti. Časť tepelnej energie teplej vody sa odovzdáva studenej vode. Usmerňovacie plechy slúžia na odklonenie prúdenia v plášti tak, aby dochádzalo k väčšej turbulencii a tým k intenzívnejšiemu prenosu tepla. Prívodnú hadicu je možné opätovne pripojiť pomocou rýchlospojok, čo umožňuje zmenu smeru prúdenia. To umožňuje krížovú paralelnú alebo protiprúdovú prevádzku.

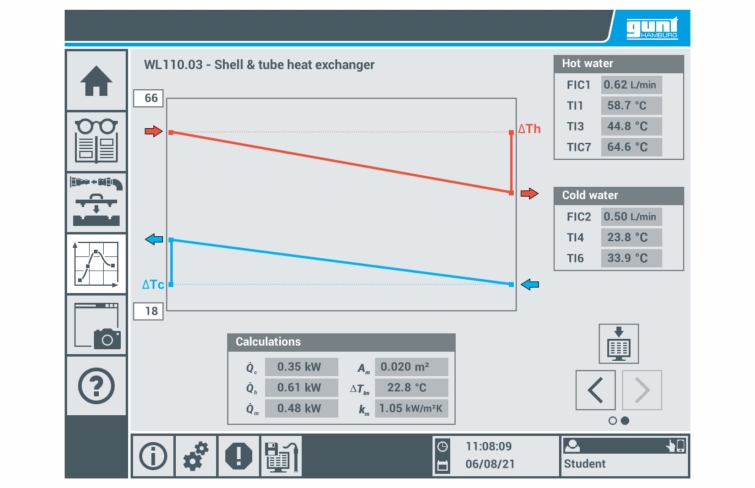

Počas experimentov sa teplotné krivky vykresľujú a graficky zobrazujú. Stredný koeficient prestupu tepla sa potom vypočíta ako charakteristická premenná.

Príslušenstvo WL 110.03 sa jednoducho a bezpečne umiestni na pracovnú dosku napájacej jednotky WL 110 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér PLC a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vás prevedie experimentmi. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie.

Snímače teploty na meranie vstupnej a výstupnej teploty sú umiestnené na prívodných prípojkách WL 110 . Prívod teplej a studenej vody, nastavenie prietoku a meranie vstupnej a výstupnej teploty sa vykonáva cez napájaciu jednotku.

Objednávacie číslo: 060.11003

Špecifikácia
  1. plášťový a rúrkový výmenník tepla (krížový) na pripojenie k WL 110
  2. možná krížová paralelná a krížová protiprúdová prevádzka
  3. priehľadná škrupina, viditeľný zväzok rúrok
  4. zväzok rúrok pozostávajúci zo 7 rúr a 4 usmerňovačov
  5. zaznamenávanie teploty pomocou WL 110
  6. automatická identifikácia príslušenstva prostredníctvom technológie RFID a použitie príslušného softvéru PLC
  7. vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
  8. screen-mirroring: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 koncových zariadení súčasne cez lokálnu sieť
  9. prívod teplej a studenej vody od WL 110
Technické dáta

Plocha na prenos tepla: 200 cm 2
Zväzok rúr, nehrdzavejúca oceľ

  • Vonkajší Ø: 6 mm
  • hrúbka steny: 1 mm
  • rúrky, 7

Plášť, priehľadný ( PMMA )

  • Vonkajší Ø: 50 mm
  • hrúbka steny: 3 mm

Rozmery a hmotnosť

DxŠxV: 400x230x110 mm
Hmotnosť: cca. 3 kg

Objednávacie číslo: 060.11003
