WL 110.02 Doskový výmenník tepla
- možná paralelná a protiprúdová prevádzka
- intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
- automatická identifikácia príslušenstva pomocou technológie RFID
- v spojení s napájacou jednotkou WL 110
- funkcia a správanie počas prevádzky doskového výmenníka tepla
- vykresľovanie teplotných kriviek:
v prevádzke s paralelným tokom
v protiprúdovej prevádzke - výpočet stredného súčiniteľa prestupu tepla
- porovnanie s inými typmi výmenníkov tepla
- Softvér PLC špeciálne prispôsobený použitému príslušenstvu
- vzdelávací modul s teoretickými základmi
- popis zariadenia
- riadená príprava experimentu
- vykonanie experimentu
- grafické znázornenie experimentálnej časti s nameranými hodnotami teploty
- prenos dát cez WLAN /LAN pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
1 doskový výmenník tepla
požadovaný
WL 110 Napájacia jednotka výmenníka tepla
Kľúčovou vlastnosťou doskových výmenníkov tepla je ich kompaktná konštrukcia, pri ktorej sa optimálne využíva všetok materiál na prenos tepla. Nalisovaný profil na doskách vytvára úzke prietokové kanály, v ktorých dochádza k výraznej turbulencii. Turbulentné prúdenie umožňuje efektívny prenos tepla aj pri nízkych prietokoch a má tiež samočistiaci efekt. Doskové výmenníky tepla sa používajú v potravinárskom priemysle, offshore technológii, chladiarenstve a domácom strojárstve.
Doskový výmenník tepla WL 110.02 je tvorený profilovanými doskami, medzi ktorými preteká voda. Ide o jeden „studený“ a jeden „horúci“ prietokový kanál v striedavom usporiadaní. Časť tepelnej energie teplej vody sa odovzdáva studenej vode. Prívodnú hadicu je možné opätovne pripojiť pomocou rýchlospojok, čo umožňuje zmenu smeru prúdenia. To umožňuje paralelnú alebo protiprúdovú prevádzku.
Počas experimentov sa teplotné krivky vykresľujú a graficky zobrazujú. Stredný koeficient prestupu tepla sa potom vypočíta ako charakteristická premenná.
Príslušenstvo WL 110.02 sa jednoducho a bezpečne umiestni na pracovnú dosku napájacej jednotky WL 110 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér PLC a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vás prevedie experimentmi. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie.
Snímače teploty na meranie vstupnej a výstupnej teploty sú umiestnené na prívodných prípojkách WL 110 . Prívod teplej a studenej vody, nastavenie prietoku a meranie vstupnej a výstupnej teploty sa vykonáva cez napájaciu jednotku.
Objednávacie číslo: 060.11002
Špecifikácia
- doskový výmenník tepla pre pripojenie k WL 110
- možná paralelná a protiprúdová prevádzka
- šesť spájkovaných dosiek
- zaznamenávanie teploty pomocou WL 110
- automatická identifikácia príslušenstva prostredníctvom technológie RFID a použitie príslušného softvéru PLC
- vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
- screen-mirroring: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 koncových zariadení súčasne cez lokálnu sieť
- prívod teplej a studenej vody od WL 110
Technické dáta
6 platní, nehrdzavejúca oceľ
Plocha na prenos tepla: 480 cm 2
Rozmery a hmotnosť
DxŠxV: 400x230x85 mm
Hmotnosť: cca. 3 kg
Objednávacie číslo: 060.11002
![Séria WL 110: webový prehľad](/images/wissen_thumbs/573_en-GB.jpg)
![Tepelné výmenníky](/images/wissen_thumbs/392_en-GB.jpg)
![WL 110 Výmenník tepla s napájacou jednotkou](/images/wissen_thumbs/232_en-GB.jpg)
![WL 110 Napájacia jednotka výmenníka tepla](/images/datasheet/1459/WL-110.02-WL-110-Heat-exchanger-supply-unit-products_list_small-gunt-1459-foto_totale.jpg)

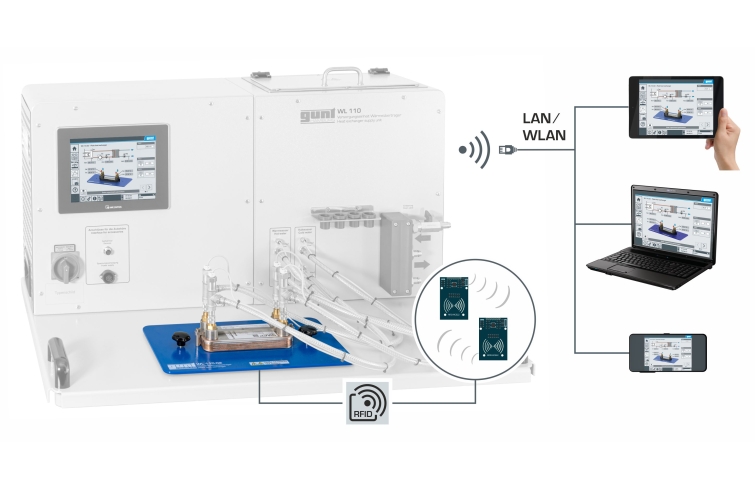

![Kompletné experimentálne nastavenie s napájacou jednotkou WL 110, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach](/images/datasheet/1459/WL-110.02-Plate-heat-exchanger-products_list_small-gunt-1459-foto_totale.jpg)

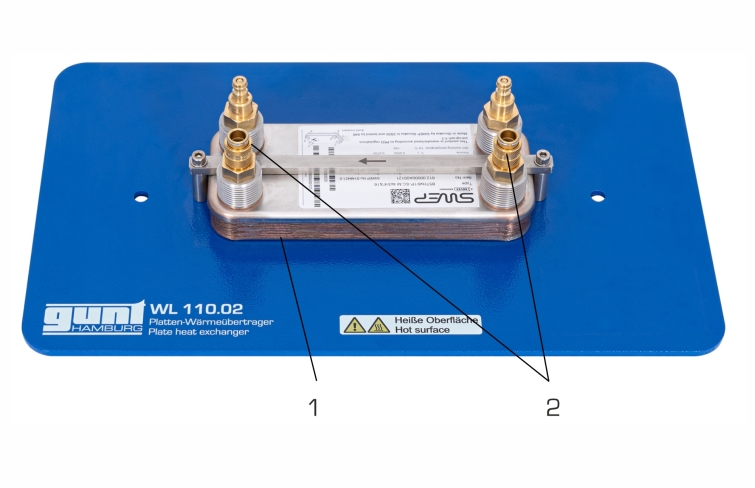

![1 tanier, 2 prípojky vody](/images/datasheet/1459/WL-110.02-Plate-heat-exchanger-products_list_small-gunt-1459-zeichnung.jpg)

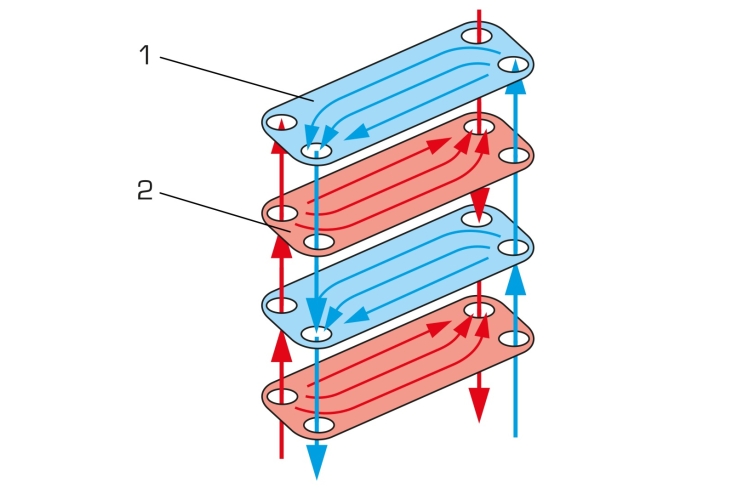

![1 tanier so studenou vodou, 2 taniere s horúcou vodou; červená: horúca voda, modrá: studená voda](/images/datasheet/1459/WL-110.02-Plate-heat-exchanger-products_list_small-gunt-1459-zeichnung_einzelheit_1.jpg)

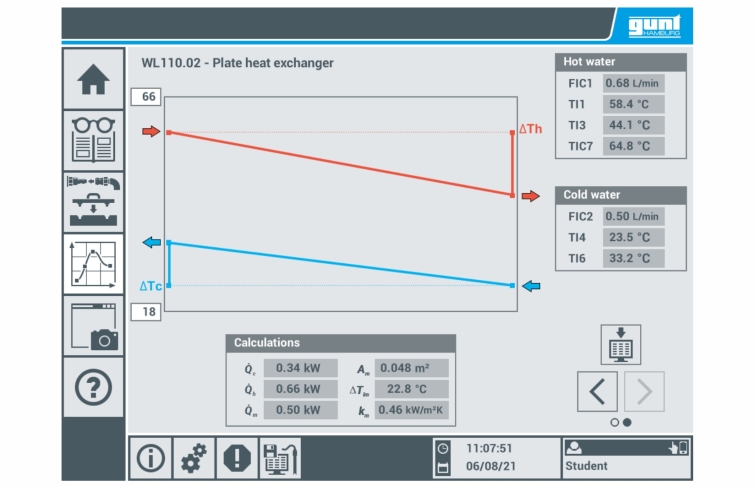

![Používateľské rozhranie na dotykovej obrazovke: teplotná krivka v protiprúde](/images/datasheet/1459/WL-110.02-Plate-heat-exchanger-products_list_small-gunt-1459-zeichnung_einzelheit_2.jpg)
