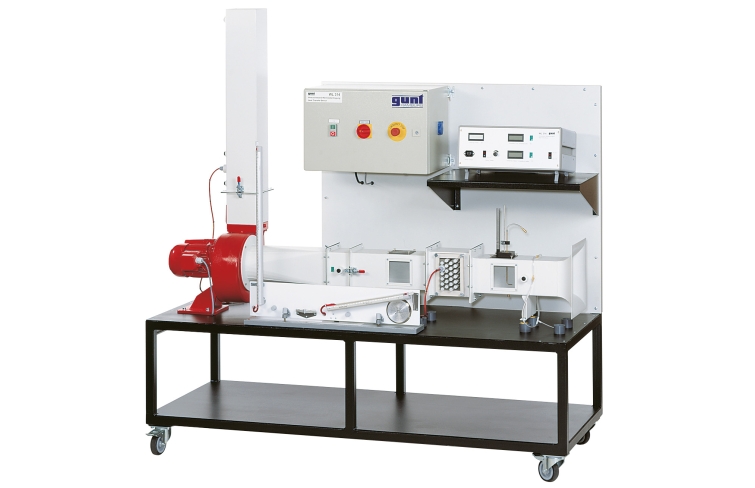

WL 314 Konvekčný prenos tepla v prúdení vzduchu
- konvekčný prenos tepla vo výmenníkoch tepla s rôznymi geometriami
- ďalšie modely výmenníkov tepla dostupné ako príslušenstvo
- súhra medzi Nusseltovým číslom, Reynoldsovým číslom a tepelným tokom
- meranie rozloženia tlaku vo vzduchovode a vývoj rýchlostného profilu
- meranie prenosu tepla konvekciou vo zväzku rúrok v závislosti od polohy
- tlaková strata cez zväzok rúrok
- meranie konvekčného prestupu tepla s voľnou konvekciou vo vzduchovom potrubí (komínový efekt)
1 tréner
1 sada káblov
1 sada hadíc
1 tlakomer
1 zobrazovacia a riadiaca jednotka
1 sada inštruktážneho materiálu
voliteľné
WL 314.01 Prenos tepla v potrubí v paralelnom prúdení
WL 314.02 Prenos tepla v potrubí v zmiešanom prúdení
WL 314.03 Prenos tepla v trubici
Konvekčný prenos tepla sa týka prenosu tepla medzi povrchom a kvapalinou. Procesy prenosu tepla konvekciou sú spojené s pohybmi prúdenia tekutiny, teda konvekciou. V prípade nútenej konvekcie čerpadlo alebo ventilátor nasmeruje kvapalinu na prenosové plochy, zatiaľ čo v prípade voľnej konvekcie dochádza k prúdeniu iba v dôsledku rozdielu v hustote ohrievanej kvapaliny.
WL 314 a jeho príslušenstvo sa používajú na štúdium konvekčného prenosu tepla pri rôznych geometriách prenosovej plochy. Zvažujú sa typické modely, ako sú zväzky rúrok, externe vyhrievané rúry a vnútorne vyhrievané valce. Okrem toho je možné demonštrovať komínový efekt pri voľnej konvekcii vo vzduchovom potrubí.
Ako meracia časť slúži vzduchové potrubie s ventilátorom, do ktorého sa rýchlo a pohodlne pomocou rýchlouzáverov vloží model výmenníka tepla. Vzduch prúdi okolo modelu, ohrieva sa a potom vychádza vzduchovým potrubím. Zjednodušený vstupný prvok vo vzduchovom potrubí poskytuje homogénny prietok na vykonávanie experimentu. Objemový prietok sa nastavuje pomocou škrtiacej klapky na výstupe ventilátora. Vzduchové potrubie obsahuje dve okná na pozorovanie experimentov.
Model rúrkového výmenníka tepla obsahuje dva vymeniteľné zväzky rúrok s rôznymi geometriami. Vyhrievacie teleso, ktoré môže byť umiestnené kdekoľvek vo zväzku rúrok, simuluje vyhrievanú rúru. Týmto spôsobom je možné určiť prenos tepla konvekciou v závislosti od polohy rúrky. Ostatné modely sú dostupné ako príslušenstvo.
Na určenie rozloženia rýchlosti pred a za modelmi sa používa Pitotova trubica a tlakomer. Vykurovací výkon a objemový prietok je možné nastaviť. Výkon vykurovania a teploty vzduchu a ohrievača sa zobrazujú digitálne.
Objednávacie číslo: 060.31400
Špecifikácia
- konvekčný prenos tepla s nútenou konvekciou
- vzduchové potrubie s prúdnicovým vstupom a oknami na pozorovanie experimentov
- vrátane vymeniteľného zväzku rúrok s dvomi rôznymi priemermi rúrok
- vykurovacie teleso Ø 10 mm alebo Ø 13 mm je možné použiť vo zväzku rúrok v ľubovoľnej polohe
- vzduchové potrubie umožňuje experimenty na voľnej konvekcii a demonštráciu komínového efektu
- Vo vzduchovom potrubí je možné použiť vykurovacie teleso Ø 10 mm
- ochrana proti prehriatiu vykurovacích telies
- nastaviteľný objemový prietok vzduchu
- pohyblivá Pitotova trubica s tlakomerom na určenie rýchlostného profilu pri nútenej konvekcii
- zobrazenie teploty vzduchu, teploty vykurovania a vykurovacieho výkonu
- ďalšie modely dostupné ako príslušenstvo
Technické dáta
Vzduchové potrubie
- prietokový prierez: 150x150mm
- Dĺžka: 1540 mm
Ventilátor
- výkon: 1,5kW
- max. objemový prietok: 2160m 3 /h
Zväzok rúrok
- 23x trubica (Ø 10mm)
- 23x trubica (Ø 13mm)
2 vykurovacie telesá
- dĺžka: 130 mm
- výkon: 220W (Ø 10mm)
- výkon: 250W (Ø 13mm)
- ochrana proti prehriatiu pri 80°C
Meracie rozsahy
- tlak: ± 200 mmbar
- teplota: 2x max. 80 °C
- výkon: 0…400W
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1930x800x2000 mm
Hmotnosť: cca. 205 kg
Objednávacie číslo: 060.31400
![Tepelné výmenníky](/images/wissen_thumbs/392_en-GB.jpg)
![Termodynamika, návrh pokročilého laboratória](/images/wissen_thumbs/251_en-GB.jpg)
![Návrh laboratória prenosu tepla](/images/wissen_thumbs/252_en-GB.jpg)
![WL 314.01 Prenos tepla v potrubiach v paralelnom prúdení](/images/datasheet/1488/WL-314-WL-314.01-Heat-transfer-in-pipes-in-parallel-flow-products_list_small-gunt-1488-foto_totale.jpg)
![WL 314.02 Prenos tepla v potrubí v zmiešanom prúdení](/images/datasheet/1488/WL-314-WL-314.02-Heat-transfer-in-pipes-in-mixed-flow-products_list_small-gunt-1488-foto_totale.jpg)
![WL 314.03 Prenos tepla v trubici](/images/datasheet/1488/WL-314-WL-314.03-Heat-transfer-in-a-tube-products_list_small-gunt-1488-foto_totale.jpg)
![](/images/datasheet/1488/WL-314-Convective-heat-transfer-in-air-flow-products_list_small-gunt-1488-foto_totale.jpg)

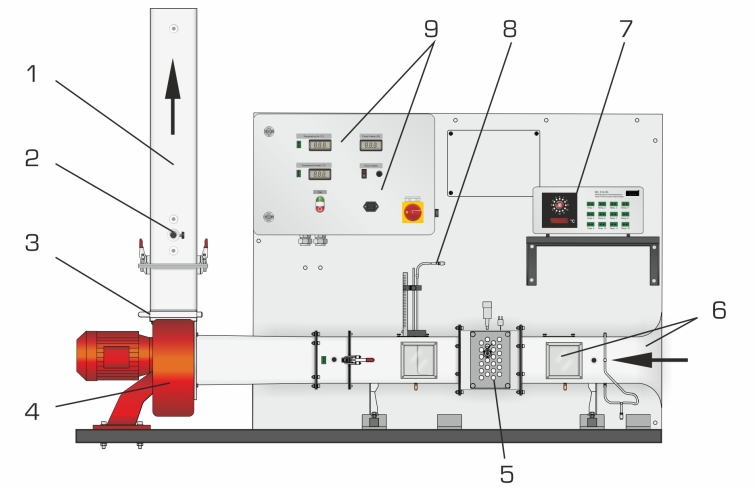

![1 vzduchový kanál, 2 vykurovacie telesá vo vzduchovom potrubí, 3 škrtiace klapky, 4 ventilátory, 5 vymeniteľných modelových plášťových a rúrkových výmenníkov tepla s vykurovacím telesom, 6 vzduchových kanálov s okienkom, 7 meracích zosilňovačov pre príslušenstvo WL 314.03, 8 pohyblivých Pitotových trubíc, 9 displejov a ovládacích prvkov](/images/datasheet/1488/WL-314-Convective-heat-transfer-in-air-flow-products_list_small-gunt-1488-zeichnung.jpg)

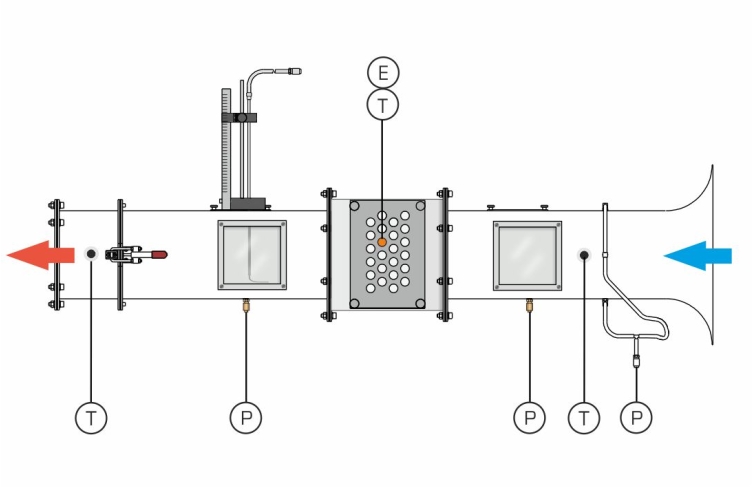

![Usporiadanie meracích bodov vo vzduchovode: teplota T, tlak P, výkon vykurovacieho telesa E](/images/datasheet/1488/WL-314-Convective-heat-transfer-in-air-flow-products_list_small-gunt-1488-zeichnung_einzelheit_1.jpg)

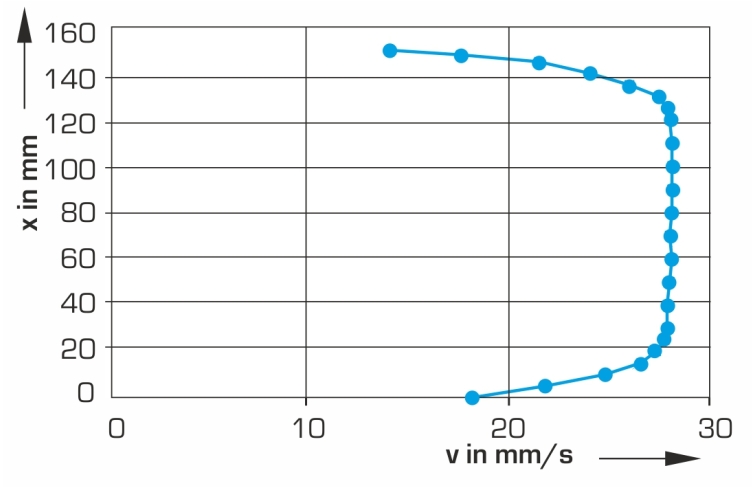

![Rýchlostný profil vo vzduchovom potrubí v rýchlosť, x vzdialenosť](/images/datasheet/1488/WL-314-Convective-heat-transfer-in-air-flow-products_list_small-gunt-1488-zeichnung_einzelheit_2.jpg)
