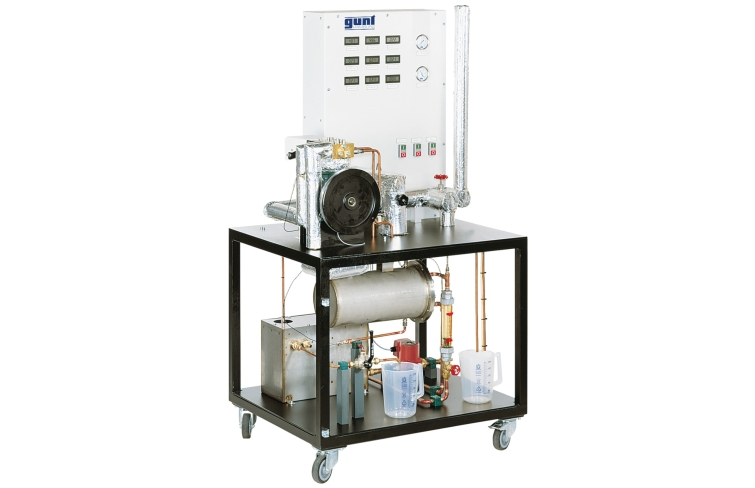

ET 813 Dvojvalcový parný stroj

Na obrázku je znázornená podobná jednotka

fungovanie dvojvalcového piestového parného motora
energetická bilancia parnej elektrárne
návrh kompletnej parnej elektrárne spolu s parogenerátorom ET 813.01 a univerzálnou pohonnou a brzdovou jednotkou HM 365
súčasťou GUNT FEML ine

spolu s HM 365 a ET 813.01
- určenie množstva vytvorenej pary, mechanického výkonu a spotreby energie
- výpočet celkovej účinnosti
- určenie tepla rozptýleného v kondenzátore
- zaznamenávanie krivky tlaku pary
- efektívny výstup
- merná spotreba pary parným strojom
- tepelná kapacita kotla

1 tréner
3 odmerky
1 stopky
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

požadovaný

ET 813.01 Elektrický vyvíjač pary
HM 365 Univerzálna hnacia a brzdová jednotka

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 813W Web Access Software

V parnej elektrárni sa tepelná energia premieňa na mechanickú energiu a nakoniec na elektrickú energiu. Parná elektráreň pozostáva zo zdroja tepla na výrobu pary, turbíny alebo parného stroja s generátorom a chladiaceho zariadenia na kondenzáciu. Parný stroj slúži na premenu tepelnej energie na mechanickú energiu.

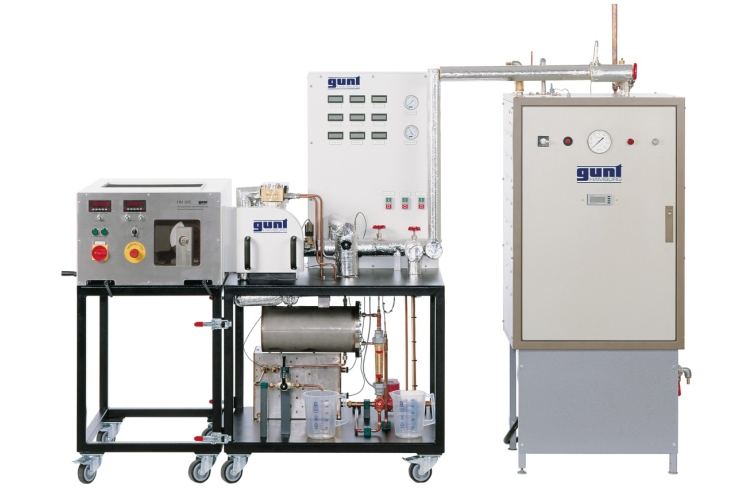

Parný stroj ET 813 tvorí spolu s brzdovou jednotkou HM 365 ako spotrebičom elektrickej energie a parogenerátorom ET 813.01 kompletnú parnú elektráreň.

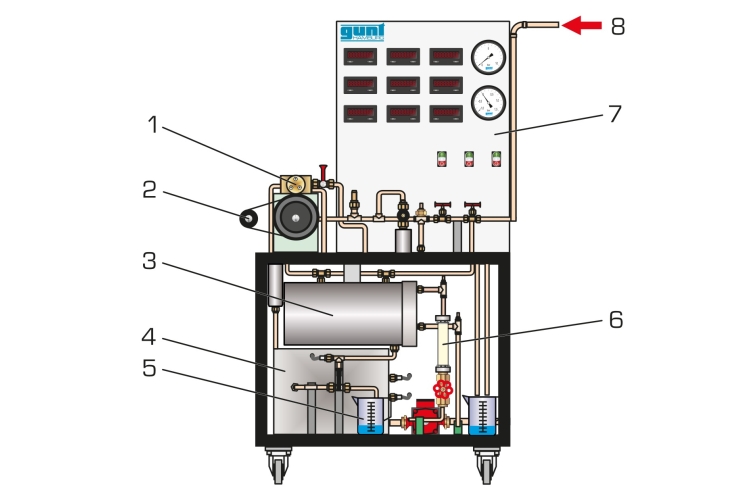

Súčasťou trenažéra je parný stroj, kondenzátor a nádrž na kondenzát a komplexné prístrojové vybavenie.

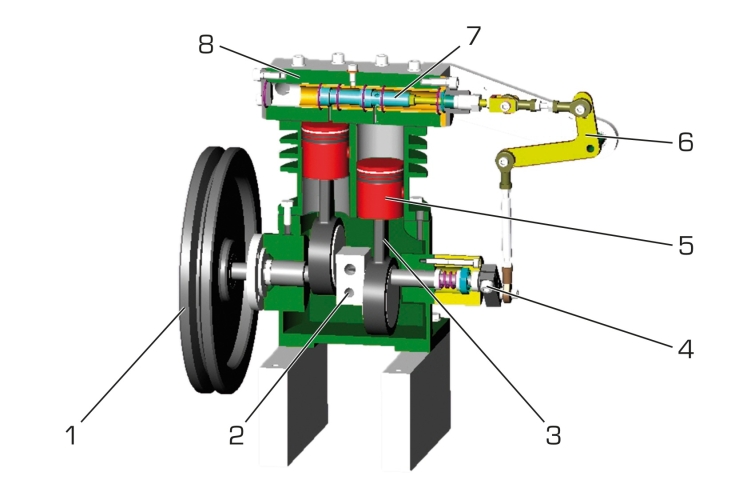

Parný stroj je uzavretý dvojvalcový parný stroj s presadením kľuky o 180 ° a jednočinným piestom. Môže sa použiť na zobrazenie prevádzkových vlastností a fungovania piestového parného stroja. Keďže výfuková para v piestových parných strojoch obsahuje unášaný mazací olej, odlučovač oleja a kaskádová nádrž zaisťujú podľa potreby čistenie kondenzátu, takže čistá voda môže byť privádzaná späť do napájacej nádrže parogenerátora ET 813.01 .

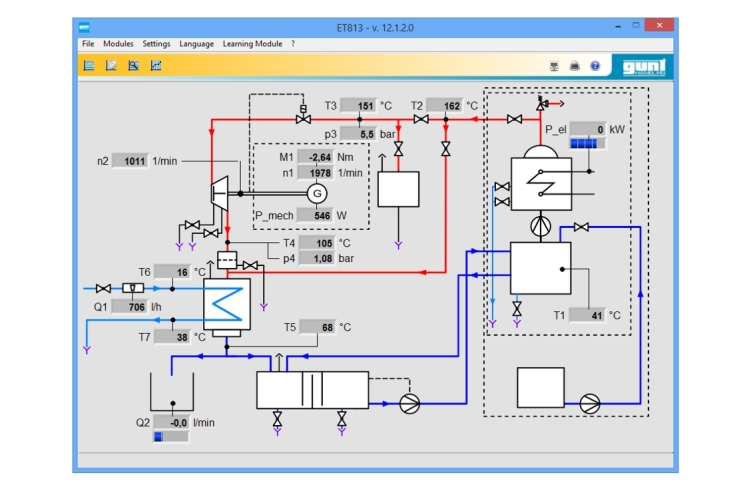

Senzory zaznamenávajú teplotu, tlak, rýchlosť a prietok vo všetkých relevantných bodoch. Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB . Súčasťou je softvér na zber údajov.
