ET 500 Dvojstupňový piestový kompresor

ET 500 Dvojstupňový piestový kompresor

zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • proces kompresie na pV diagrame
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
  • konštrukcia a funkcia dvojstupňového kompresora
  • meranie príslušných tlakov a teplôt
  • stanovenie objemového prietoku nasávaného vzduchu

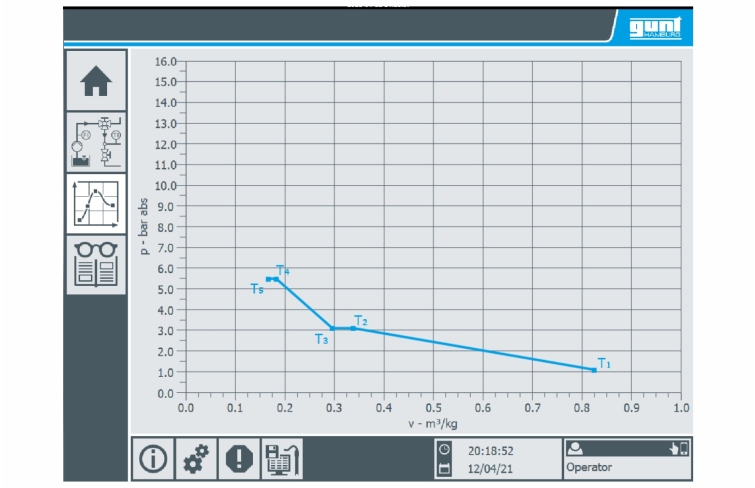

  • proces kompresie na pV diagrame
  • určenie účinnosti
  • zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 10 koncových zariadeniach
    • navigácia v menu nezávisle od používateľského rozhrania zobrazeného na dotykovej obrazovke
    • rôzne užívateľské úrovne dostupné na koncovom zariadení: na pozorovanie experimentov alebo na obsluhu a kontrolu

1 tréner
1 sada inštruktážneho materiálu

Stlačený vzduch pre priemysel a podniky, ktoré využívajú stlačený vzduch ako zdroj energie, sa vyrába pomocou takzvaných systémov na výrobu stlačeného vzduchu. Kľúčovým komponentom týchto systémov je kompresor. Premieňa dodanú mechanickú energiu na vyšší tlak vzduchu. Takéto systémy sa používajú na pohon strojov v baníctve, pre pneumatické riadiace systémy v montážnych závodoch alebo systémy hustenia pneumatík na čerpacích staniciach.

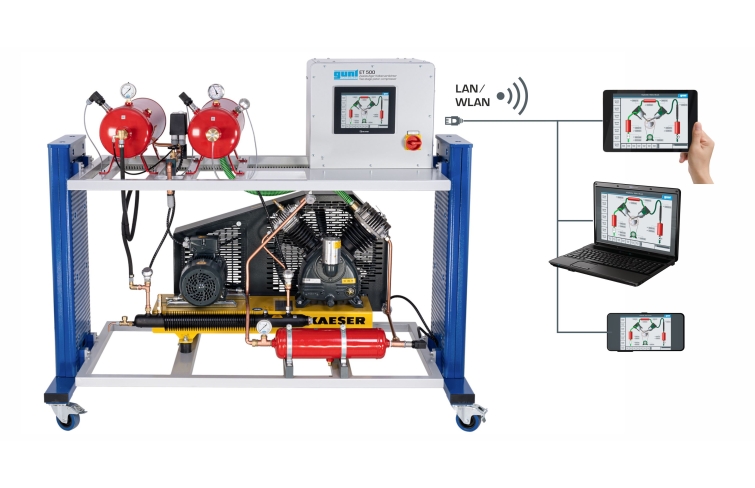

ET 500 obsahuje kompletný systém výroby stlačeného vzduchu s dvojstupňovým kompresorom a prídavnou tlakovou nádobou ako medzichladičom. Trenažér umožňuje zaznamenávať charakteristiky kompresora a znázorňovať proces kompresie v pV diagrame.

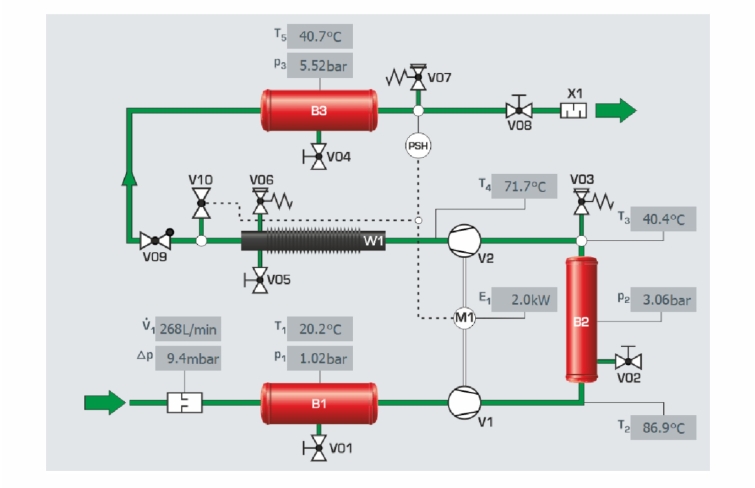

Vzduch je nasávaný do nasávacej nádoby cez meraciu dýzu a tam sa upokojuje pred jeho dvojstupňovým stlačením. Prídavná tlaková nádoba na medzichladenie je umiestnená medzi prvým a druhým stupňom. Po druhom stupni je stlačený vzduch cez chladiacu trubicu stlačený do ďalšej tlakovej nádoby. Na dosiahnutie ustáleného stavu je možné stlačený vzduch vypustiť cez odvzdušňovací ventil s tlmičom hluku. Systém dopĺňajú bezpečnostné ventily a tlakový spínač.

Senzory merajú tlaky a teploty v oboch stupňoch, ako aj spotrebu elektrickej energie. Tryska na sacej nádobe slúži na určenie nasávaného objemového prietoku. Experimentálna jednotka sa ovláda pomocou dotykovej obrazovky s intuitívnym užívateľským rozhraním. Pomocou integrovaného smerovača možno experimentálnu jednotku dodatočne ovládať a ovládať cez jedno koncové zariadenie a používateľské rozhranie je možné zobraziť až na 10 koncových zariadeniach (screen mirroring). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka.

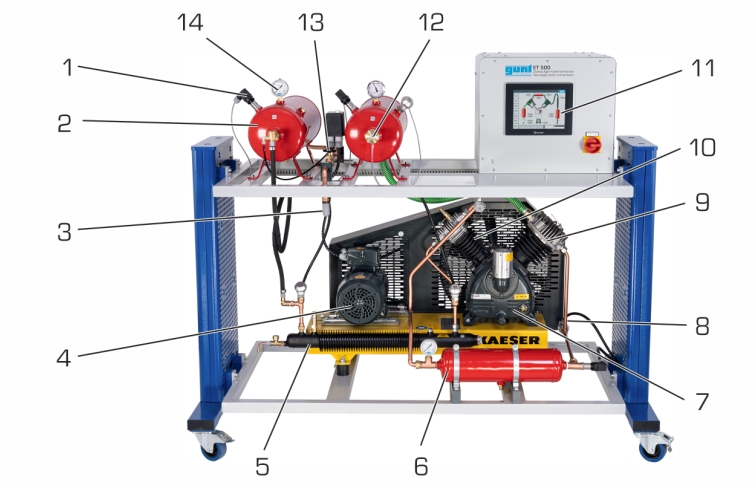

Špecifikácia
  1. zaznamenávanie charakteristiky dvojstupňového kompresora

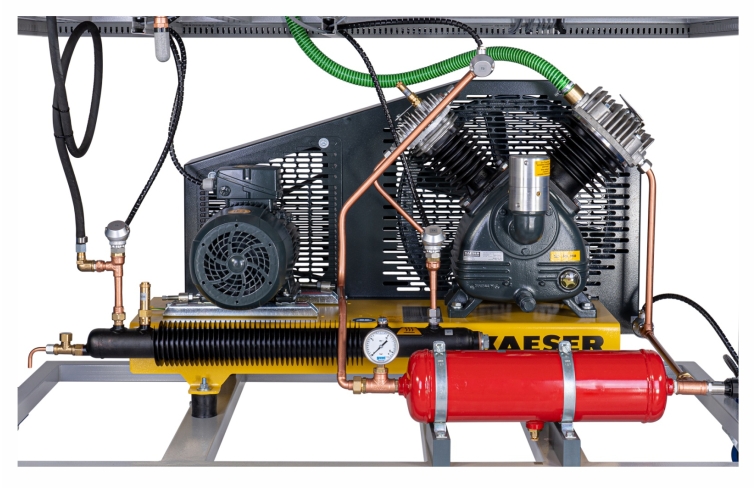

  2. piestový kompresor s 2 valcami v usporiadaní do V
  3. riadenie závodu pomocou PLC , ovládanie cez dotykovú obrazovku
  4. integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky: možnosť zrkadlenia používateľského rozhrania až na 10 koncových zariadeniach
  5. sacia nádoba s tryskou na meranie nasávaného objemového prietoku, tlakový snímač a prídavný manometer
  6. tlaková nádoba po prvom stupni ako medzichladič
  7. tlaková nádoba za druhým stupňom s poistným ventilom, odvzdušňovacím ventilom a tlmičom, ako aj prídavným manometrom a tlakovým spínačom
  8. snímače tlaku, teploty a elektrického výkonu
  9. zber dát cez PLC na internú USB pamäť, prístup k uloženým nameraným hodnotám cez WLAN /LAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka alebo priamym LAN pripojením bez zákazníckej siete
Technické dáta

PLC : Weintek cMT3092X

Kompresor, dvojstupňový

  • s 2 valcami v usporiadaní do V
  • príkon: 3kW
  • rýchlosť: 710 min -1
  • prietok: 250 l/min
  • dodávané množstvo: 202 l/min (pri 12 baroch)
  • prevádzkový tlak: 12bar, max. 35 bar

Nasávacia nádoba: 20L
Tlakové nádoby, 16 bar; kapacita:

  • po 1. stupni: 5L
  • po 2. stupni: 20L

Poistný ventil: 16bar


Meracie rozsahy
  • diferenčný tlak: 0…25 mbar
  • tlak: 1x 0…1,5bar; 2x 0…16 barov
  • teplota: 4x 0…200°C
  • výkon: 0…3500W

400V, 50Hz, 3 fázy; 400V, 60Hz, 3 fázy
230V, 60Hz, 3 fázy; UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1770x800x1520 mm
Hmotnosť: cca. 304 kg

Vyžaduje sa pre prevádzku

PC s Windows
