CT 400 Záťažová jednotka pre štvorvalcové motory s výkonom 75kW
- riadiaca a zaťažovacia jednotka pre štvorvalcové naftové a benzínové motory do 75kW
- vzduchom chladená brzda na vírivý prúd s presným nastavením krútiaceho momentu pre použitie ako záťažová jednotka motora
- jednoduché pripojenie motora
- kompletné nastavenie testovacej stanice v spojení s motorom
- v spojení s motorom ( CT 400.01 / CT 400.02 )
- vykresľovanie kriviek krútiaceho momentu a výkonu
- stanovenie špecifickej spotreby paliva
- stanovenie objemovej účinnosti a lambda (pomer paliva a vzduchu)
- energetické bilancie
- celková účinnosť motora
1 nákladová jednotka
1 sada nástrojov
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
požadovaný
motory
CT 400.01 Benzínový štvorvalcový motor pre CT 400
alebo
CT 400.02 Štvorvalcový dieselový motor pre CT 400
voliteľné
Indikačný systém
CT 400.09 Elektronický systém indikácie motora pre CT 400
s
CT 400.16 Prevodník tlaku a snímač TDC pre CT 400.01
alebo
CT 400.17 Prevodník tlaku a snímač TDC pre CT 400.02
Analýza výfukových plynov
CT 159.02 Jednotka na analýzu výfukových plynov

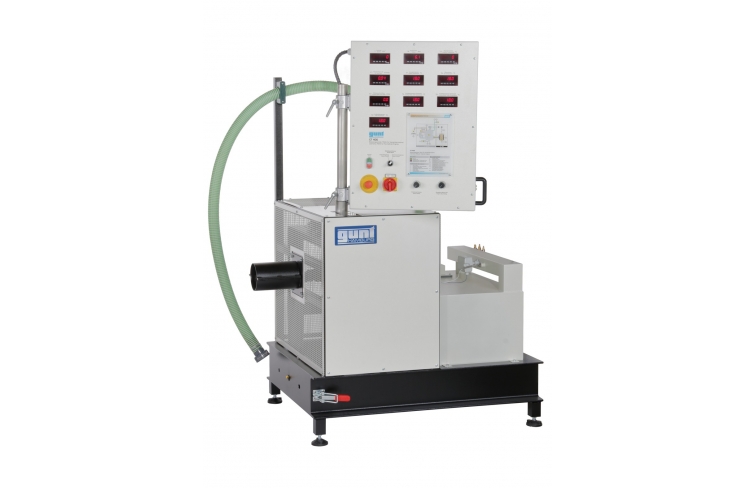

Tento testovací stojan meria výkon spaľovacích motorov s výkonom až 75 kW. Kompletná testovacia stanica pozostáva z dvoch hlavných prvkov: CT 400 ako riadiaca a zaťažovacia jednotka a výber motora: benzínový motor CT 400.01 alebo dieselový motor CT 400.02 . Skúmaný motor je pripojený k CT 400 pomocou spojky s kĺbovým hriadeľom.
Hlavnou funkciou CT 400 je poskytnúť požadovaný brzdný výkon. Brzdová jednotka je vzduchom chladená brzda s vírivým prúdom. Brzdný moment je možné presne nastaviť pomocou budiaceho prúdu. Brzdný moment sa meria pomocou závesnej brzdovej jednotky a snímača sily. Vzhľadom na vzduchové chladenie brzdy nevyžaduje skúšobný stav motora prívod ani odvod chladiacej vody. Na ráme je namontovaná stabilizačná nádrž s potrubím nasávaného vzduchu pre spaľovací vzduch. Množstvo nasávaného vzduchu sa meria v potrubí.
Spínacia skriňa obsahuje digitálne displeje pre otáčky, krútiaci moment, objemový prietok nasávaného vzduchu a teploty (výfukové plyny, motorový olej, chladiaca voda motora (vstup a výstup), palivo a nasávaný vzduch). Rozvádzač je otočný, čo umožňuje operátorovi nastaviť ho na optimálny uhol pohľadu.
Dáta sa prenášajú medzi záťažovou jednotkou CT 400 a motorom cez dátový kábel spájajúci spínacie skrine oboch jednotiek. Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB . Softvér na zber údajov je súčasťou dodávky.
Okrem štandardných bezpečnostných prvkov (napr. tlak oleja, obmedzovač teploty) obsahuje záťažová jednotka koncový spínač na kontrolu správneho pripojenia brzdy a motora.
Špecifikácia
- nákladná jednotka pre pripravované štvortaktné dieselové alebo benzínové motory ( CT 400.01 a CT 400.02 ) s maximálnym výkonom 75 kW
- vzduchom chladená brzda na vírivý prúd
- prenos sily z motora na brzdu cez rotačne elastickú spojku a kĺbový hriadeľ
- stabilizačná nádrž na nasávaný vzduch cca. 220 l
- 2 režimy prevádzky: 1. krútiaci moment priamo nastaviteľný (charakteristika plného zaťaženia), 2. krútiaci moment je nastaviteľný otáčkami, otáčky zostávajú konštantné (charakteristika čiastočného zaťaženia)
- potenciometer pre plynulé nastavenie brzdy
- potenciometer na „zrýchlenie“ motora
- zaznamenávanie brzdnej sily prostredníctvom rýchlosti a brzdného momentu
- meranie a zobrazenie zaťaženia motora, teploty vzduchu, spotreby nasávaného vzduchu, rýchlosti
- zobrazenie nameraných hodnôt motora: teploty (olej, výfukové plyny, chladiaca voda, palivo), tlak oleja, spotreba paliva (pomocou presnej stupnice)
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Brzda na vírivý prúd
- max. brzdný moment: 200 Nm
- max. rýchlosť: 5000 min -1
Meracie rozsahy
- rýchlosť: 0…6000 min -1
- krútiaci moment: 0…240 Nm
- objemový prietok:
- 0…6 m 3 /min (nasávaný vzduch)
- 0…50 l/min (chladiaca voda)
- teplota:
- -50 až 200 °C
- 0…1200°C (výfukové plyny)
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1380x950x1920 mm
Hmotnosť: cca. 446 kg
Vyžaduje sa pre prevádzku
Odporúča sa PC s Windows, vetranie
![CT 400 Testovací stojan pre štvorvalcové motory, 75 kW](/images/wissen_thumbs/28_en-GB.jpg)
![CT 400.09 Elektronický systém indikácie motora pre CT 400](/images/datasheet/115/CT-400-CT-400.09-Electronic-engine-indicating-system-for-CT-400-products_list_small-gunt-115-foto_totale.jpg)
![CT 400.01 Benzínový štvorvalcový motor pre CT 400](/images/datasheet/115/CT-400-CT-400.01-Four-cylinder-petrol-engine-for-CT-400-products_list_small-gunt-115-foto_totale.jpg)
![CT 400.16 Prevodník tlaku a snímač TDC pre CT 400.01](/images/datasheet/115/CT-400-CT-400.16-Pressure-transducer-and-TDC-sensor-for-CT-400.01-products_list_small-gunt-115-foto_totale.jpg)
![CT 400.02 Štvorvalcový dieselový motor pre CT 400](/images/datasheet/115/CT-400-CT-400.02-Four-cylinder-diesel-engine-for-CT-400-products_list_small-gunt-115-foto_totale.jpg)
![CT 400.17 Prevodník tlaku a snímač TDC pre CT 400.02](/images/datasheet/115/CT-400-CT-400.17-Pressure-transducer-and-TDC-sensor-for-CT-400.02-products_list_small-gunt-115-foto_totale.jpg)
![CT 159.02 Jednotka na analýzu výfukových plynov](/images/datasheet/115/CT-400-CT-159.02-Exhaust-gas-analysing-unit-products_list_small-gunt-115-foto_totale.jpg)
![](/images/datasheet/115/CT-400-Load-unit-75kW-for-four-cylinder-engines-products_list_small-gunt-115-foto_totale.jpg)

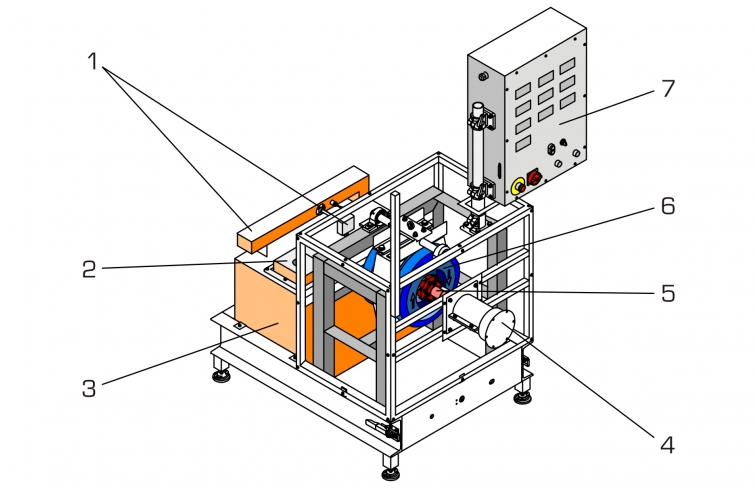

![1 kanál nasávania vzduchu s anemometrom, 2 vzduchové filtre, 3 nádrž na stabilizáciu nasávaného vzduchu, 4 kryt kĺbového hriadeľa, 5 kĺbový hriadeľ so spojkou, 6 brzda na vírivý prúd, 7 spínacia skrinka s displejmi a ovládacími prvkami](/images/datasheet/115/CT-400-Load-unit-75kW-for-four-cylinder-engines-products_list_small-gunt-115-zeichnung.jpg)

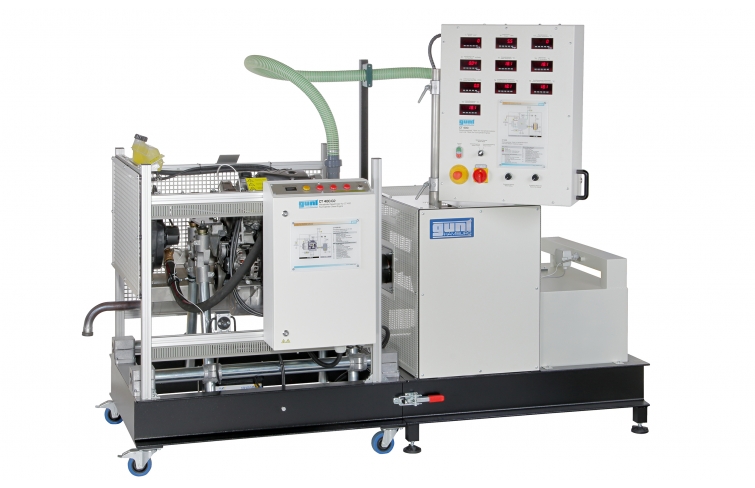

![Obrázok zobrazuje CT 400 v spojení s naftovým motorom CT 400.02.](/images/datasheet/115/CT-400-Load-unit-75kW-for-four-cylinder-engines-products_list_small-gunt-115-zeichnung_einzelheit_1.jpg)

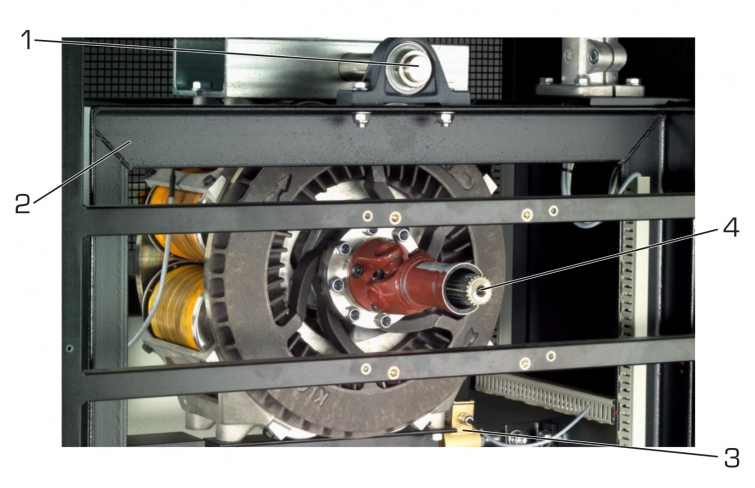

![Brzda na vírivý prúd je uložená v zavesenom ráme (1 ložisko, 2 rám). Oporná sila generovaná krútiacim momentom je zaznamenávaná silomerom (3). 4 kĺbový hriadeľ s drážkou](/images/datasheet/115/CT-400-Load-unit-75kW-for-four-cylinder-engines-products_list_small-gunt-115-zeichnung_einzelheit_2.jpg)
