CT 300.04 Dvojvalcový benzínový motor pre CT 300
- motor na použitie v skúšobnom zariadení CT 300
- vykresľovanie kriviek krútiaceho momentu a výkonu
- stanovenie špecifickej spotreby paliva
- stanovenie objemovej účinnosti a lambda (pomer paliva a vzduchu)
- energetická bilancia
- určenie trecieho výkonu motora (v pasívnom režime)
1 motor, kompletný so všetkými pripojeniami a prívodnými vedeniami
1 manuál
požadovaný
CT 300 Skúšobňa motora, 11kW
voliteľné
CT 159.02 Jednotka na analýzu výfukových plynov
CT 300.01 Kalorimeter výfukových plynov pre CT 300
CT 300.09 Elektronický systém indikácie motora pre CT 300
s
CT 300.17 Prevodník tlaku pre CT 300.04
V spojení s testovacou stanicou CT 300 , ktorá obsahuje pohonnú a brzdovú jednotku, je štvortaktný benzínový motor CT 300.04 veľmi vhodný na výučbu základov fungovania a merania motora.

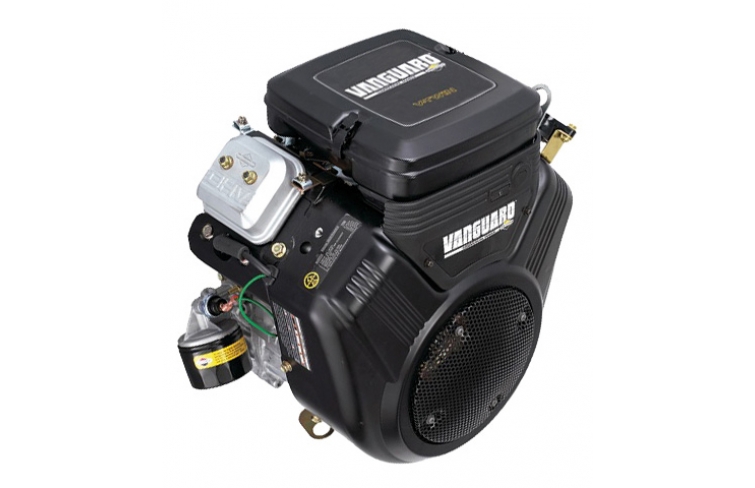

Použitým motorom je vzduchom chladený dvojvalcový štvortaktný benzínový motor s vonkajším karburovaním. Motor štartuje, beží v pasívnom režime a spomaľuje elektromotor namontovaný v jednotke CT 300 . Brzdová jednotka je spojená pomocou elastickej zubovej spojky.
Motor je pripravený na indikáciu merania tlaku vo valci a navyše obsahuje snímač na meranie teploty výfukových plynov. Snímač, prerušenie zapaľovania a prívod paliva sú pripojené k skúšobnému stojanu CT 300 .
Charakteristické krivky plného a čiastočného zaťaženia motora sú vynesené v experimentoch.
Špecifikácia
- vzduchom chladený dvojvalcový štvortaktný zážihový motor pre inštaláciu v skúšobni CT 300
- motor namontovaný na základnej doske
- prenos sily na brzdu pomocou elastickej zubovej spojky
- motor kompletný s palivovou hadicou a snímačom teploty výfukových plynov
- palivová hadica so samotesniacou rýchlospojkou
Technické dáta
Vzduchom chladený benzínový dvojvalcový motor
- zdvihový objem: 480 cm 3
- vŕtanie: 68 mm
- zdvih: 66 mm
- výstupný výkon: cca. 11,9 kW pri 360 0 min -1
Rozmery a hmotnosť
DxŠxV: 700x350x700 mm
Hmotnosť: cca. 60 kg
