ET 250.01 Prevádzka fotovoltaických modulov pripojených k sieti
- jednotka s praktickými komponentmi pre využitie solárnej elektriny v sieti
- invertor poskytujúci riadenie siete a sledovanie bodu maximálneho výkonu
- moderný dvojcestný elektromer na zachytávanie energie prenesenej do a zo siete
- stmievateľná halogénová lampa pre experimenty pri meniacej sa elektrickej záťaži
- oboznámenie sa s komponentmi z využívania fotovoltaickej energie v sieti
- fungovanie jednosmerného odpínača a ochrany proti prepätiu
- fungovanie striedača pripojeného k sieti so sledovaním bodu maximálneho výkonu
- závislosť účinnosti meniča od pracovného zaťaženia
- funkcie moderných elektromerov
1 experimentálna jednotka
1 sada inštruktážneho materiálu
požadovaný
Meranie solárneho modulu ET 250
Napájanie elektriny z fotovoltaických solárnych modulov do elektrickej siete vyžaduje niekoľko špeciálnych systémových komponentov. Tieto komponenty umožňujú konverziu a zachytávanie solárnej elektriny a zaisťujú bezpečnosť systému.
Jednotka ET 250.01 obsahuje tieto komponenty a je koncipovaná ako rozšírenie pre trenažér ET 250 .
Fotovoltaický jednosmerný prúd z ET 250 sa privádza na vstup ET 250.01 cez spojovací kábel. Vnútri ET 250.01 jednosmerný prúd prechádza bezpečnostnými zariadeniami a vstupuje do meniča. Invertor transformuje jednosmerný prúd na striedavý prúd. Invertor tiež optimalizuje napätie a prúd, aby zabezpečil, že fotovoltaické moduly budú produkovať maximálny možný výkon.
Výstup meniča poskytuje striedavé napätie s vhodnou úrovňou a frekvenciou, aby sa umožnilo napájanie do elektrickej siete. Množstvo privedenej elektriny je snímané moderným obojsmerným elektromerom a vlastná spotreba je snímaná zapisovačom energie.
Porovnanie elektrického výkonu DC vstupu a AC výstupu umožňuje určiť účinnosť meniča. Závislosť účinnosti meniča na celkovom elektrickom výkone je možné merať v ďalších experimentoch.
Špecifikácia
- rozšírenie pre meranie solárneho modulu ET 250
- elektrické komponenty pre sieťovo pripojené použitie fotovoltaiky
- zlučovač s jednosmerným odpínačom a ochranou proti prepätiu
- invertor pre sieťovú prevádzku so sledovačom bodu maximálneho výkonu
- obojsmerný elektromer pripojený k elektrickej sieti
- zásuvka s meračom energií na vlastnú spotrebu
- stmievateľná halogénová lampa pre pokusy pod
meniace sa elektrické zaťaženie
Technické dáta
DC odpínač
- max. prúd: 30A
- menovité napätie: 1000V
Ochrana proti prepätiu
- menovitý impulzný prúd 20kA
Invertor pre prevádzku zo siete
- menovitý príkon: 150W
- maximálny výstupný výkon: 125W
- max. účinnosť: 89%
Dvojcestný merač energie
- menovitá frekvencia: 50Hz
- menovité napätie: 230V
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
230V, 60Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 570x320x820 mm
Hmotnosť: cca. 28 kg
![Fotovoltaika](/images/wissen_thumbs/274_en-GB.jpg)

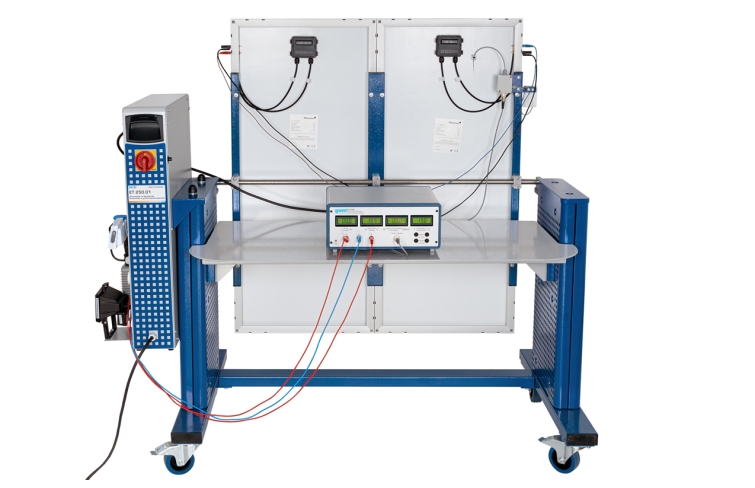

![ET 250,01 spolu s ET 250](/images/datasheet/187/ET-250.01-Photovoltaic-in-grid-connected-operation-products_list_small-gunt-187-add_1.jpg)

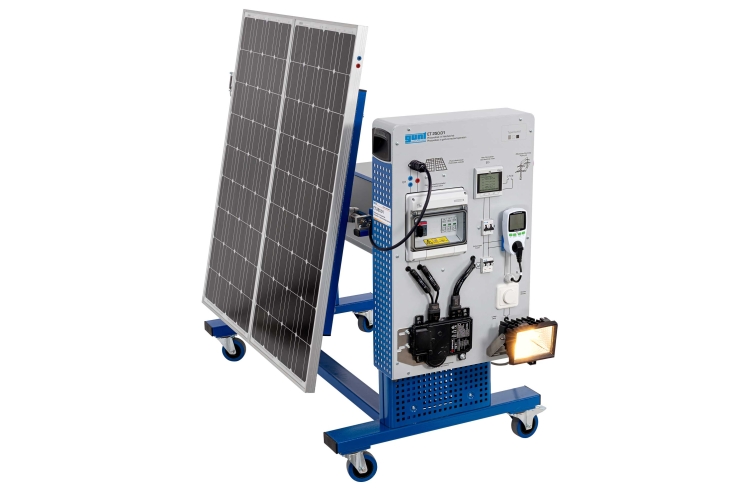

![ET 250,01 spolu s ET 250](/images/datasheet/187/ET-250.01-Photovoltaic-in-grid-connected-operation-products_list_small-gunt-187-add_2.jpg)
![Merania solárneho modulu ET 250](/images/datasheet/187/ET-250.01-ET-250-Solar-module-measurements-products_list_small-gunt-187-foto_totale.jpg)

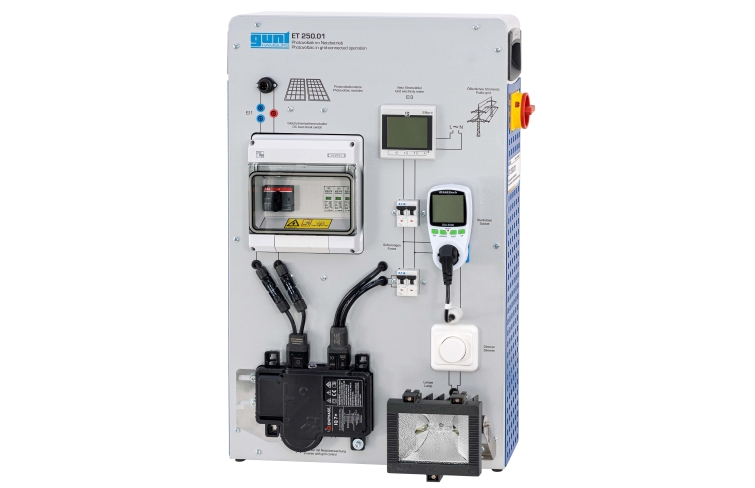

![](/images/datasheet/187/ET-250.01-Photovoltaic-in-grid-connected-operation-products_list_small-gunt-187-foto_totale.jpg)

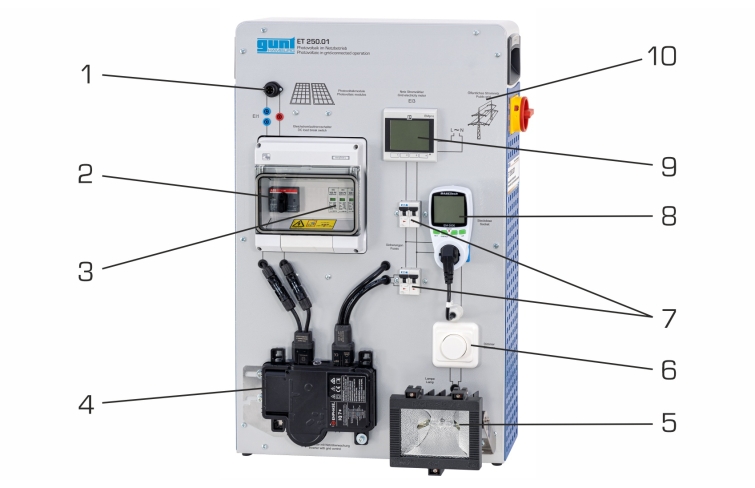

![1 konektor pre fotovoltaické moduly, 2 DC odpínač, 3 prepäťová ochrana, 4 invertor, 5 halogénová žiarovka, 6 stmievač, 7 poistiek, 8 elektromer vlastnej spotreby, 9 obojsmerná elektromerová sieť, 10 sieťové pripojenie](/images/datasheet/187/ET-250.01-Photovoltaic-in-grid-connected-operation-products_list_small-gunt-187-zeichnung.jpg)

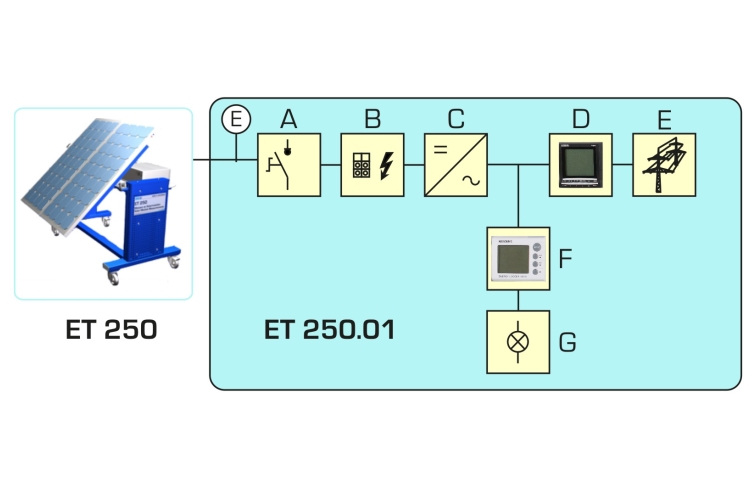

![A DC odpínač, B prepäťová ochrana, C menič, D dvojcestná elektromerová sieť, E sieťové pripojenie, F elektromer vlastnej spotreby, G halogénová žiarovka so stmievačom](/images/datasheet/187/ET-250.01-Photovoltaic-in-grid-connected-operation-products_list_small-gunt-187-zeichnung_einzelheit_1.jpg)

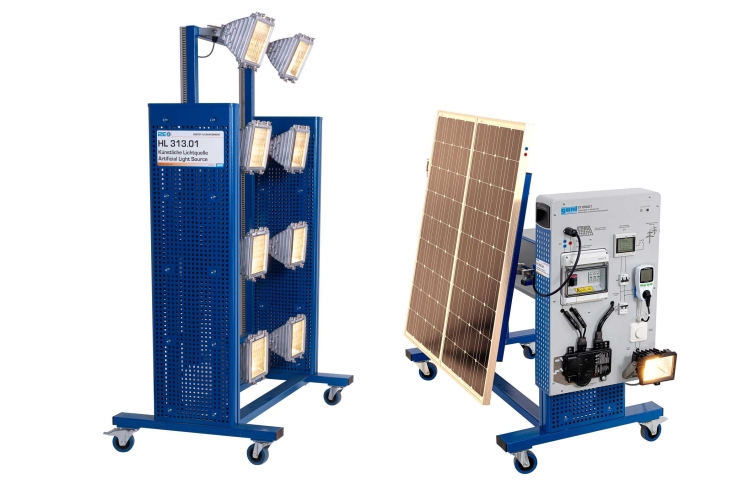

![Na obrázku je znázornené ET 250.01 spolu s ET 250 a zdrojom umelého svetla HL 313.01](/images/datasheet/187/ET-250.01-Photovoltaic-in-grid-connected-operation-products_list_small-gunt-187-zeichnung_einzelheit_2.jpg)
