HL 320.03 Plochý kolektor
- otočný plochý kolektor na premenu slnečnej energie na teplo
- zdroj tepla s prípojkami pre modulárny systém HL 320
- komponenty pre prevádzkovú a systémovú spoľahlivosť z reálnej modernej vykurovacej techniky
- vhodné pre slnečné a umelé svetlo
- usporiadanie a funkcia plochého kolektora
- určenie čistého výkonu
- ako teplota, osvetlenie a uhol dopadu ovplyvňujú účinnosť kolektora
- integrácia plochého kolektora do moderného vykurovacieho systému
- prevádzkové podmienky hydraulickej a riadiacej techniky
- energetické bilancie
- optimalizácia prevádzkových podmienok pre rôzne druhy použitia
1 tréner
1 sada káblov
1 sada inštruktážneho materiálu
požadovaný
Kombinácia 1
HL 320.05 Centrálny úložný modul s ovládačom
Kombinácia 2
HL 320.02 Konvenčné kúrenie
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
Kombinácia 4
Tepelné čerpadlo HL 320.01
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu
Kombinácia 5
Tepelné čerpadlo HL 320.01
HL 320.02 Konvenčné kúrenie
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu
voliteľné
Kombinácia 1, 2, 4, 5
HL 320.04 Vákuový trubicový kolektor
HL 313.01 Umelý svetelný zdroj
Rozšíreným typom kolektora, ktorý zbiera slnečnú energiu nekoncentrovaným spôsobom, je plochý kolektor. Absorbér je selektívne potiahnutý kovový plech, ktorý dobre vedie teplo. Plochý kolektor slúži najmä na prípravu teplej vody a podporu vykurovania. Predstavuje vyvážený kompromis medzi jednoduchou, cenovo výhodnou konštrukciou a efektívnosťou.
HL 320.03 je jedným z modulov z modulárneho systému HL 320 a umožňuje premieňať slnečnú energiu na teplo pomocou moderného plochého kolektora.
HL 320.03 je možné začleniť do modulárneho systému HL 320 rôznymi spôsobmi. Trenažér je možné použiť ako na výrobu ohriatej úžitkovej vody, tak aj na kombinovanú prípravu teplej úžitkovej vody a na vykurovanie miestností. Moduly sa pripájajú rýchlo a jednoducho pomocou hadíc a rýchlospojok. V spojení s ďalšími modulmi zo systému HL 320 je možné testovať a optimalizovať rôzne kombinácie pre obnoviteľné zdroje tepla.
Pre zamýšľané modulárne kombinácie s modulom HL 320.03 boli vytvorené starostlivo štruktúrované inštruktážne materiály. Ako súčasť dokumentácie pre modulárny systém HL 320 tieto materiály stanovujú základné princípy a poskytujú krok za krokom sprievodcu experimentmi.
Špecifikácia
- spolu s modulárnym systémom HL 320 : skúmanie funkčného a prevádzkového správania plochého kolektora
- solárny termálny plochý kolektor so selektívne absorbujúcim povlakom
- nastaviteľný uhol sklonu kolektora
- solárna cirkulačná stanica s čerpadlom, expanznou nádobou a poistným ventilom
- meracie prístroje a ovládacie prvky podľa HL 320.05
- prevádzka so slnečným žiarením alebo umelým svetelným zdrojom HL 313.01
Technické dáta
Zberateľ
- absorpčná plocha: 1,8m 2
- menovitý prietok: 40…150 l/h
- prevádzkový tlak: 1…3bar
Stanica solárneho okruhu
- solárne čerpadlo: variabilné
- poistný ventil: 6bar
- vyvažovací ventil: 1…13L/min
Meracie rozsahy
- teplota:
- 2x 0…160°C
- 3x -50°C…180°C
- prietok: 20…2500L/h
- tlak: 0…6bar
230V, 50Hz, 1 fáza
230 V, 60 Hz, 1 fáza, 120 V, 60 Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1500x810x2225 mm
Hmotnosť: cca. 220 kg
![HL 320 Modulárny systém solárnej tepelnej energie a tepelného čerpadla](/images/wissen_thumbs/400_en-GB.jpg)
![Solárna tepelná energia](/images/wissen_thumbs/397_en-GB.jpg)
![GUNT RHLine: Obnoviteľné teplo](/images/wissen_thumbs/436_en-GB.jpg)

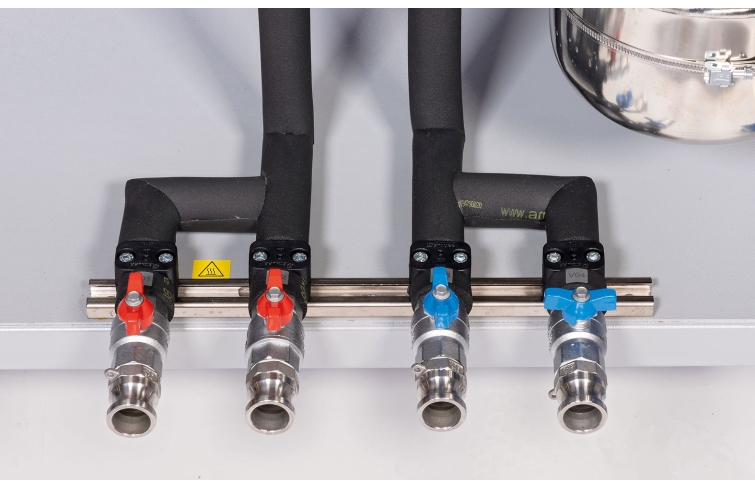

![Prípojky teplej a studenej vody](/images/datasheet/427/HL-320.03-Flat-collector-products_list_small-gunt-427-add_1.jpg)

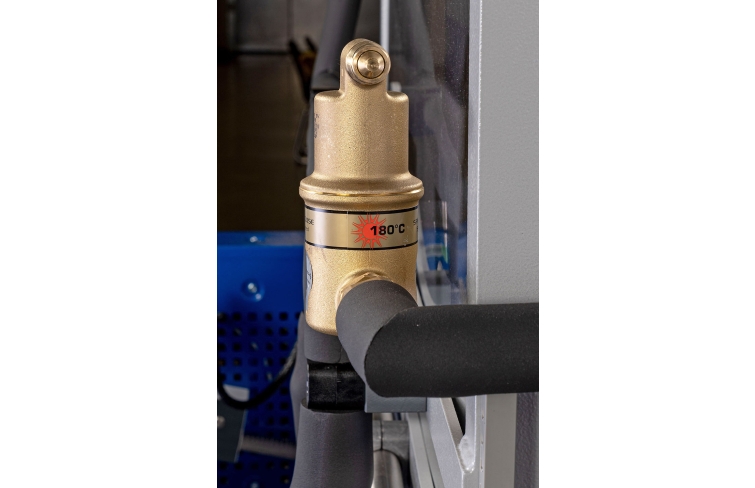

![Oddeľovač bublín](/images/datasheet/427/HL-320.03-Flat-collector-products_list_small-gunt-427-add_2.jpg)

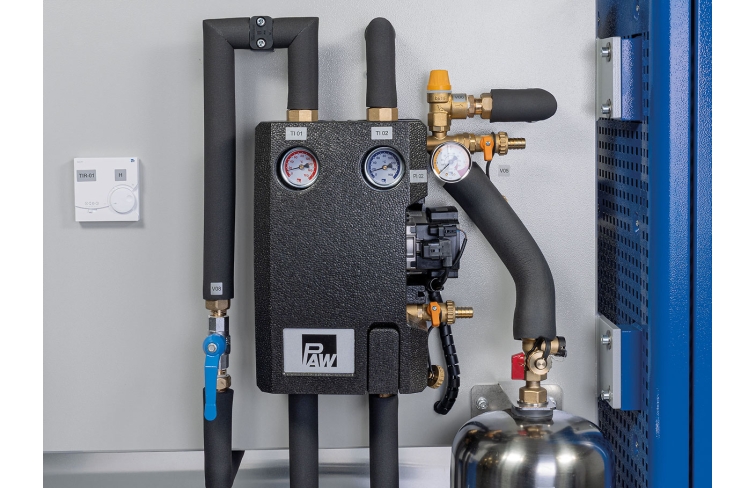

![Solárna stanica](/images/datasheet/427/HL-320.03-Flat-collector-products_list_small-gunt-427-add_3.jpg)

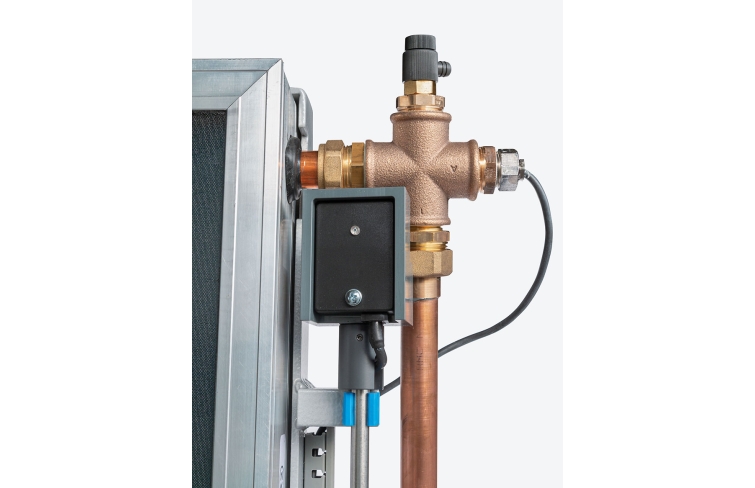

![Senzor osvetlenia](/images/datasheet/427/HL-320.03-Flat-collector-products_list_small-gunt-427-add_4.jpg)
![Nastavenie požadovanej hodnoty izbovej teploty](/images/datasheet/427/HL-320.03-Flat-collector-products_list_small-gunt-427-gal_1.jpg)
![HL 320.05 Centrálny úložný modul s ovládačom](/images/datasheet/427/HL-320.03-HL-320.05-Central-storage-module-with-controller-products_list_small-gunt-427-foto_totale.jpg)
![HL 320.04 Vákuový trubicový kolektor](/images/datasheet/427/HL-320.03-HL-320.04-Evacuated-tube-collector-products_list_small-gunt-427-foto_totale.jpg)
![HL 313.01 Zdroj umelého svetla](/images/datasheet/427/HL-320.03-HL-313.01-Artificial-light-source-products_list_small-gunt-427-foto_totale.jpg)
![HL 320.02 Konvenčné kúrenie](/images/datasheet/427/HL-320.03-HL-320.02-Conventional-heating-products_list_small-gunt-427-foto_totale.jpg)
![HL 320.05 Centrálny úložný modul s ovládačom](/images/datasheet/427/HL-320.03-HL-320.05-Central-storage-module-with-controller-products_list_small-gunt-427-foto_totale.jpg)
![HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie](/images/datasheet/427/HL-320.03-HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-427-foto_totale.jpg)
![Tepelné čerpadlo HL 320.01](/images/datasheet/427/HL-320.03-HL-320.01-Heat-pump-products_list_small-gunt-427-foto_totale.jpg)
![HL 320.05 Centrálny úložný modul s ovládačom](/images/datasheet/427/HL-320.03-HL-320.05-Central-storage-module-with-controller-products_list_small-gunt-427-foto_totale.jpg)
![HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie](/images/datasheet/427/HL-320.03-HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-427-foto_totale.jpg)
![HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu](/images/datasheet/427/HL-320.03-HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-427-foto_totale.jpg)
![Tepelné čerpadlo HL 320.01](/images/datasheet/427/HL-320.03-HL-320.01-Heat-pump-products_list_small-gunt-427-foto_totale.jpg)
![HL 320.02 Konvenčné kúrenie](/images/datasheet/427/HL-320.03-HL-320.02-Conventional-heating-products_list_small-gunt-427-foto_totale.jpg)
![HL 320.05 Centrálny úložný modul s ovládačom](/images/datasheet/427/HL-320.03-HL-320.05-Central-storage-module-with-controller-products_list_small-gunt-427-foto_totale.jpg)
![HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie](/images/datasheet/427/HL-320.03-HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-427-foto_totale.jpg)
![HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu](/images/datasheet/427/HL-320.03-HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-427-foto_totale.jpg)

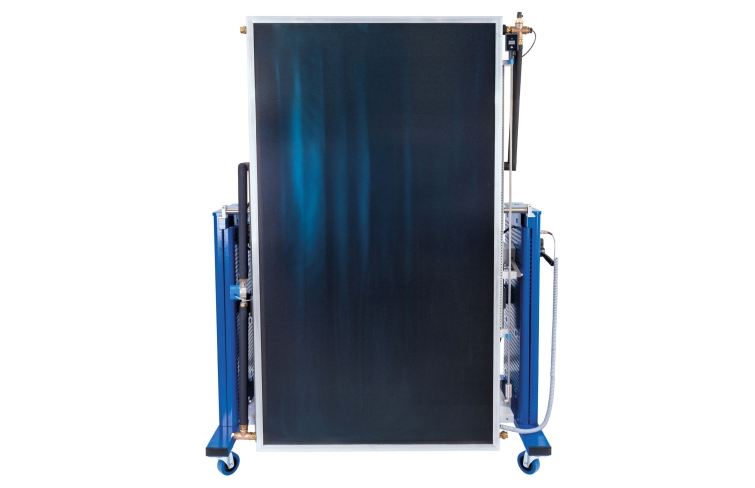

![](/images/datasheet/427/HL-320.03-Flat-collector-products_list_small-gunt-427-foto_totale.jpg)

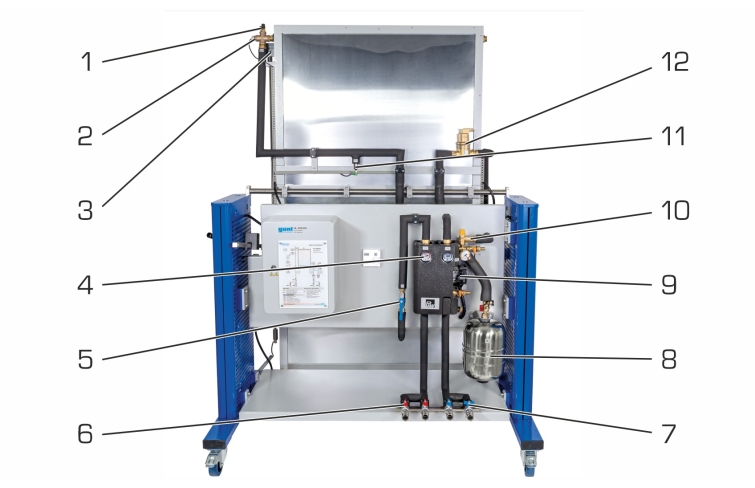

![1 odvzdušňovací ventil, 2 snímač teploty, 3 snímače osvetlenia, 4 výstup kolektora teplomeru, 5 uzavierací ventil, 6 konektorov pre horúcu vodu, 7 konektorov pre studenú vodu, 8 expanzných nádob, 9 čerpadla, 10 pretlakový ventil, 11 tlakových snímačov , oddeľovač 12 bublín](/images/datasheet/427/HL-320.03-Flat-collector-products_list_small-gunt-427-zeichnung.jpg)

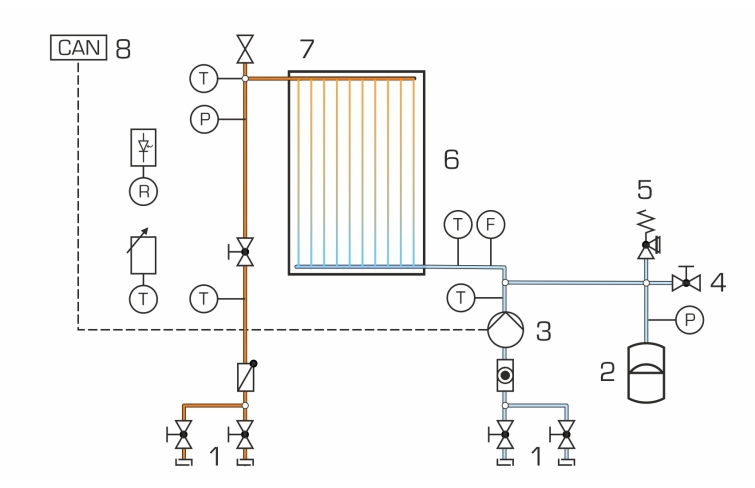

![1 prípojky pre teplonosné potrubia s uzavieracími ventilmi a rýchlospojkou, 2 expanzné nádoby, 3 čerpadla, 4 plniace ventily, 5 pretlakový ventil, 6 plochý kolektor, 7 odvzdušňovací ventil, 8 zbernica CAN; R osvetlenosť, prietok F, teplota T, tlak P](/images/datasheet/427/HL-320.03-Flat-collector-products_list_small-gunt-427-zeichnung_einzelheit_1.jpg)

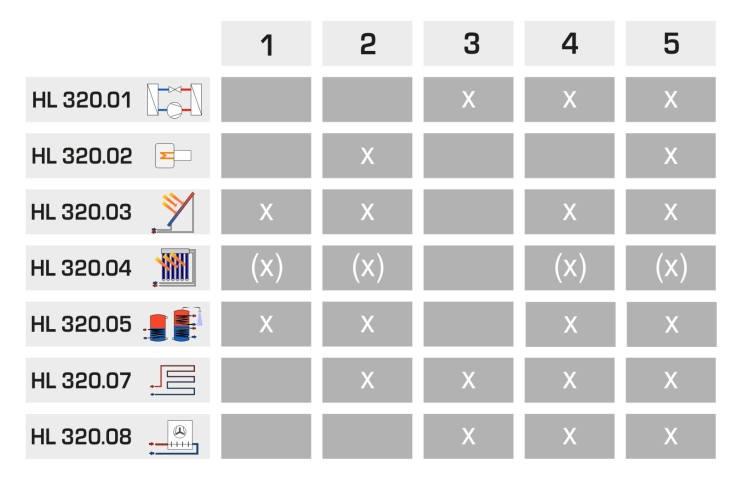

![Odporúčané kombinácie modulárneho systému HL 320](/images/datasheet/427/HL-320.03-Flat-collector-products_list_small-gunt-427-zeichnung_einzelheit_2.jpg)
