ET 144 Elektrická inštalácia v chladiacich systémoch
- návrh a zapojenie typických elektrických obvodov z chladenia
- skúmanie dôležitých elektrických komponentov z chladenia
- návrh a skúmanie bezpečnostného reťazca
- čítať, porozumieť, zapájať a testovať schémy elektrických obvodov
- návrh a prevádzka elektrických komponentov z chladenia
- štartovací kondenzátor
- prevádzkový kondenzátor
- štartovacie relé
- časové relé
- časovač
- istič
- obmedzovač nábehového prúdu
- stykače
- tlakový spínač
- termostat
- solenoidový ventil
- návrh a testovanie bezpečnostnej reťaze
- spojenie hviezda / trojuholník
- zmena smeru otáčania v obvode striedavého prúdu
- bezpečnostné aspekty pri manipulácii so sieťovým napätím
1 experimentálna jednotka
1 sada príslušenstva (káble + koncovky vodičov)
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík

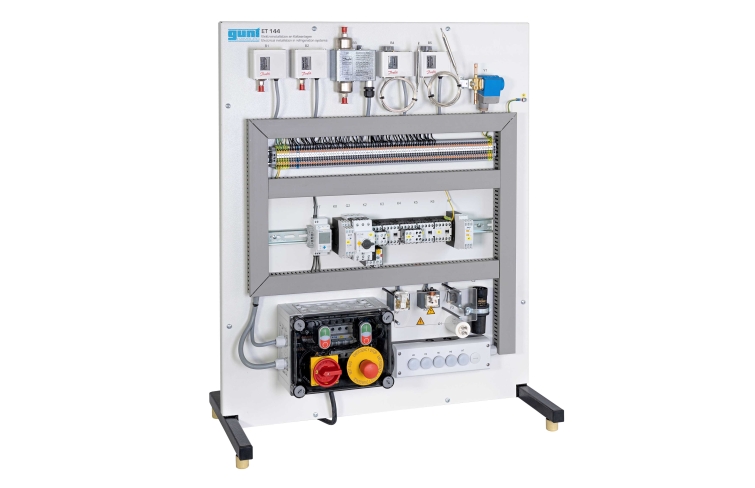

Elektroinštalácia elektrických komponentov je typickou úlohou v oblasti chladenia. Popri návrhu a prevádzke jednotlivých komponentov sú dôležitým vzdelávacím cieľom znalosti o interakcii komponentov v obvodoch. Dôležitú úlohu zohrávajú aj bezpečnostné aspekty. Pomocou ET 144 je možné tieto znalosti a zručnosti získať.
Elektrické komponenty sú usporiadané jasne viditeľné. Všetky komponenty sú pripojené na svorkovnice. Pomocou káblov, ktoré sú súčasťou dodávky, je možné správne a operatívne nastaviť rôzne okruhy. Svietidlá simulujú spotrebiteľov. Všetky komponenty sú prevádzkované a testované so sieťovým napätím, aby poskytovali vysoký význam pre prax.
Existujú elektrické komponenty na spustenie a prevádzku kompresorov chladiva, ako napr. elektromagnetické spúšťacie relé a kondenzátor. Pomocou časovača je možné navrhnúť a skontrolovať okruhy na cyklické odmrazovanie v chladiacich systémoch. K tomu patrí aj správne naprogramovanie časovača. Typické bezpečnostné komponenty, ako sú tlakové spínače, termostaty a ističe sú tiež súčasťou dodávky. Tieto komponenty umožňujú navrhnúť a preskúmať typický bezpečnostný reťazec pre chladenie.
Špecifikácia
- experimentálna jednotka z praktickej série GUNT pre školenie mechatronických inžinierov pre chladiareň
- návrh a výskum obvodov s elektrickými komponentmi z chladenia
- elektrické komponenty namontované jasne viditeľné a pripojené na svorkovnice
- 1 sada káblov s koncovkami vodičov na zapojenie elektrických komponentov na svorkovnice
- 3 tlakové spínače, 2 termostaty, 1 solenoidový ventil, 1 časovač, 4 ističe, 5 stýkačov, 3 relé, 2 kondenzátory
- 5 lámp na simuláciu spotrebiteľov
Technické dáta
3 tlakové spínače
- vysoký tlak: 8…32 bar
- nízky tlak: -0,9…7bar
- diferenčný tlak: 0,3…4,5 bar
2 termostaty: -5…20°C
1 časovač
- 2 prepínateľné výstupy
- spínací čas: 1…60 min
4 ističe
- bimetalový istič
- termistorový istič
- istič s obmedzovačom nábehového prúdu
- nastaviteľné ochranné relé
5 stýkačov
- 2x: 3 NO, 1 NC
- 3x: 4 NIE
3 relé
- elektromagnetické štartovacie relé
- PTC štartovacie relé
- časové relé
Štartovací a prevádzkový kondenzátor: 15 µF , 80 µF
400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy; 230V, 60Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 820x420x1010 mm
Hmotnosť: cca. 42 kg
![Návrh laboratória chladenia a klimatizácie](/images/wissen_thumbs/253_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/155/ET-144-WP-300.09-Laboratory-trolley-products_list_small-gunt-155-foto_totale.jpg)
![](/images/datasheet/155/ET-144-Electrical-installation-in-refrigeration-systems-products_list_small-gunt-155-foto_totale.jpg)

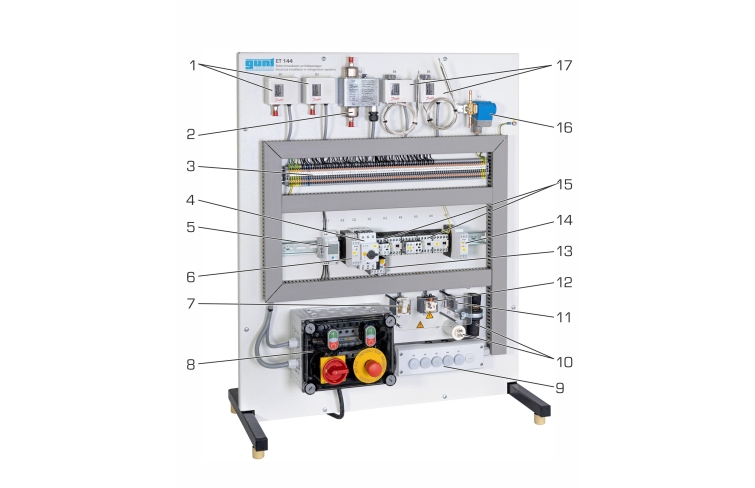

![1 tlakový spínač, 2 diferenciálny tlakový spínač, 3 svorkovnica, 4 istič s obmedzovačom nábehového prúdu, 5 časovačov, 6 termistorových ističov, 7 spúšťacích relé PTC, 8 spínacích skríň, 9 lámp, 10 kondenzátorov, 11 bimetalických istič, 12 elektromagnetické spúšťacie relé, 13 nastaviteľné ochranné relé, 14 časové relé, 15 stýkač, 16 elektromagnetický ventil, 17 termostat](/images/datasheet/155/ET-144-Electrical-installation-in-refrigeration-systems-products_list_small-gunt-155-zeichnung.jpg)

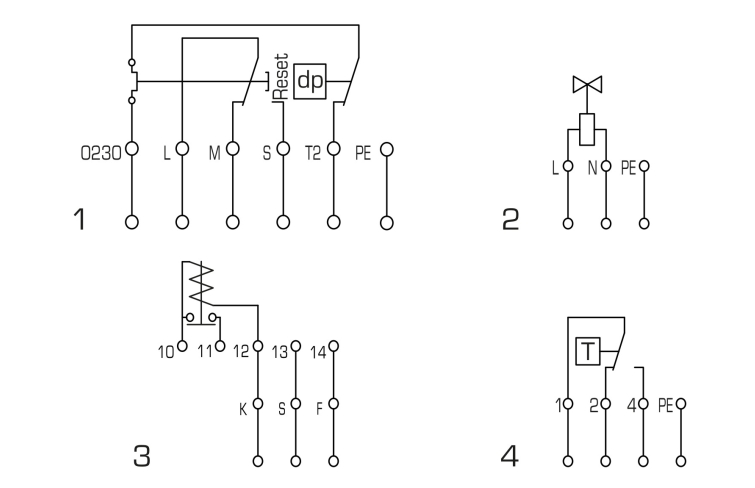

![Schémy zapojenia: 1 diferenčný tlakový spínač, 2 solenoidový ventil, 3 elektromagnetické štartovacie relé, 4 termostat](/images/datasheet/155/ET-144-Electrical-installation-in-refrigeration-systems-products_list_small-gunt-155-zeichnung_einzelheit_1.jpg)
