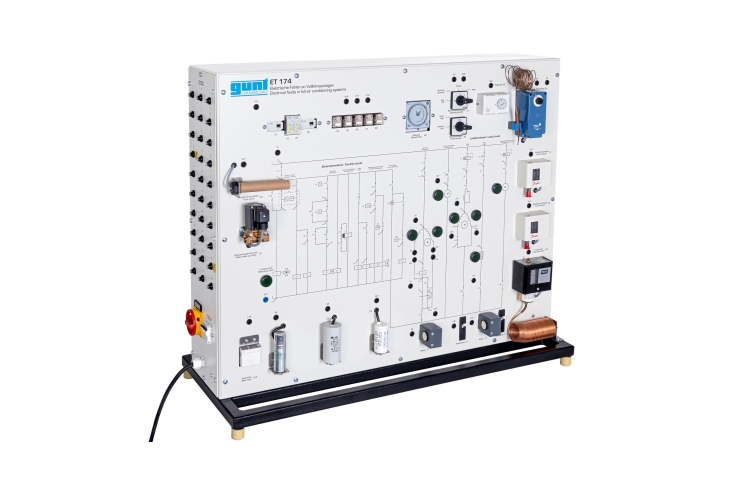

ET 174 Elektrické poruchy v komplexných klimatizačných systémoch
- simulácia elektrického obvodu komplexného klimatizačného systému s funkciou zvlhčovania a tepelného čerpadla
- prieskum kľúčových elektrických komponentov z klimatizačnej techniky
- simulácia 30 porúch
- elektrické projektovanie a prevádzka kompletných klimatizačných systémov
- čítanie a pochopenie schém elektrických obvodov
- návrh a prevádzka elektrických komponentov v klimatizačnom systéme
- štartovací kondenzátor
- štartovacie relé
- prevádzkový kondenzátor
- ochrana proti prehriatiu
- Istič Heinemann
- solenoidový ventil
- časovač odmrazovania
- plavákový spínač
- termostat
- hygrostat
- monitor ochrany proti mrazu
- vyhľadávanie porúch na elektrických komponentoch
- v nečinnom stave
- pod sieťovým napätím
1 experimentálna jednotka
1 multimeter + sada príslušenstva
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
Identifikácia elektrických porúch v klimatizačných systémoch si vyžaduje komplexné znalosti. Tieto znalosti zahŕňajú návrh a prevádzku jednotlivých elektrických komponentov, ako aj čítanie schém zapojenia. ET 174 pomáha získať tieto znalosti.
ET 174 demonštruje elektrický obvod komplexného kompletného klimatizačného systému s funkciou tepelného čerpadla. Riadiace obvody sú skutočne prítomné. Simulujú sa komponenty v záťažových okruhoch (napr. kompresor, ohrievač, štvorcestný reverzný ventil).
Klimatizácia s funkciou tepelného čerpadla v lete chladí a v zime kúri. Počas prevádzky vykurovania spustí časovač odmrazovania odmrazovanie horúcim plynom krátkym prepnutím štvorcestného reverzného ventilu. Pri veľmi nízkych vonkajších teplotách sa počas prevádzky vykurovania aktivuje elektrické prídavné kúrenie. Pri nízkej vlhkosti vzduchu aktivuje hygrostat funkciu zvlhčovania.
Typické ochranné zariadenia, ako je istič a monitor ochrany proti mrazu, dopĺňajú elektrický obvod. Prevádzkový stav simulovaných komponentov je indikovaný kontrolkami v schéme zapojenia na prednom paneli.
Je možná simulácia 30 rôznych porúch, ako je prasknutie cievky v motore alebo chybné relé. Na identifikáciu poruchy sa pomocou multimetra skontrolujú napätia alebo odpory na laboratórnych konektoroch. Znázornenie schémy zapojenia na prednom paneli uľahčuje priraďovanie meracích bodov.
Špecifikácia
- experimentálna jednotka z praktickej série GUNT pre výcvik mechatronických inžinierov pre chladiareň
- simulácia elektrického obvodu komplexného klimatizačného systému so zvlhčovačom a funkciou tepelného čerpadla na vykurovanie, chladenie a zvlhčovanie
- reálne riadiace obvody s elektrickými komponentmi, simulované zaťažovacie obvody
- elektrická simulácia kompresora, 2 ventilátory (izbový vzduch, vonkajší vzduch), štvorcestný reverzný ventil, prídavné kúrenie
- zvlhčovač s hygrostatom, solenoidovým ventilom a plavákovým spínačom (simulované čerpadlo)
- rozmrazovanie horúcim plynom prepnutím štvorcestného spätného ventilu
- prevádzkové stavy simulovaných komponentov indikované kontrolkami v schéme zapojenia
- schéma zapojenia zobrazená na prednom paneli
- identifikácia 30 porúch: multimeter meria napätia alebo odpory na laboratórnych konektoroch
Technické dáta
Termostat na prepínanie medzi kúrením/chladením
- rozsah merania: 1…60°C
Komponenty elektrického kompresora
- štartovacie relé
- štartovací kondenzátor
- prevádzkový kondenzátor
- ochrana proti prehriatiu
- 2 tlakové spínače
Elektrické komponenty ventilátora vzduchu v miestnosti
- štartovací kondenzátor
- Istič Heinemann
Komponenty zvlhčovača
- hygrostat: rozsah merania 30…100 % relatívnej vlhkosti
- plavákový spínač
- solenoidový ventil
- Istič Heinemann
Rozmrazovanie komponentov
- monitor ochrany proti mrazu: -10…12°C
- časovač: spínací čas 10…60min
Istič pre prídavné kúrenie
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1050x400x860 mm
Hmotnosť: cca. 48 kg
![Návrh laboratória chladenia a klimatizácie](/images/wissen_thumbs/253_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/174/ET-174-WP-300.09-Laboratory-trolley-products_list_small-gunt-174-foto_totale.jpg)
![](/images/datasheet/174/ET-174-Electrical-faults-in-full-air-conditioning-systems-products_list_small-gunt-174-foto_totale.jpg)

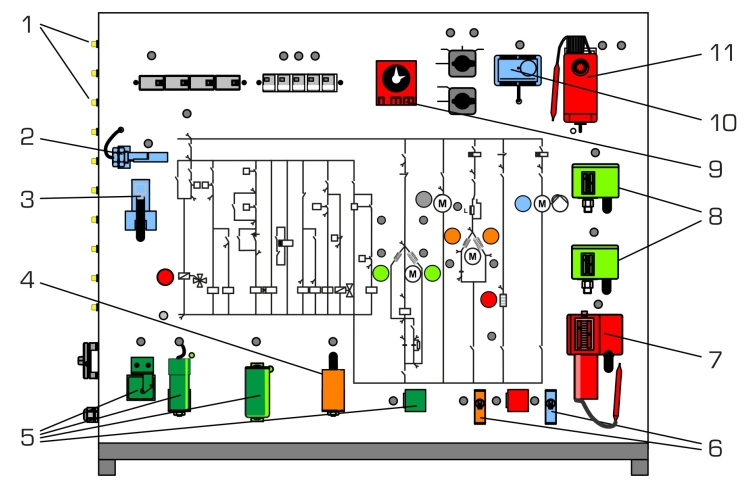

![1 tlačidlá pre poruchy, 2 plavákový spínač, 3 solenoidový ventil zvlhčovača, 4 spúšťací kondenzátor ventilátora v miestnosti, 5 elektrických komponentov kompresora, 6 ističov pre ventilátor vzduchu v miestnosti a čerpadlo zvlhčovača, 7 monitor ochrany proti mrazu, 8 tlakový spínač kompresora, 9 časovač odmrazovania, 10 hygrostat, 11 termostat](/images/datasheet/174/ET-174-Electrical-faults-in-full-air-conditioning-systems-products_list_small-gunt-174-zeichnung.jpg)

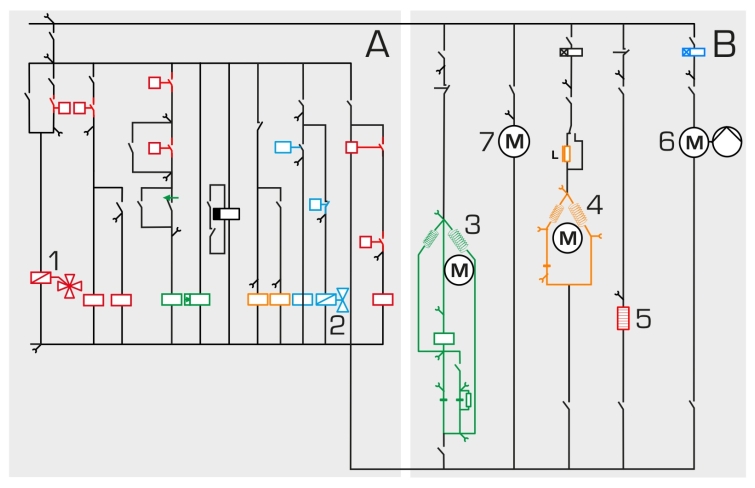

![A riadiaci obvod, B zaťažovací obvod; 1 štvorcestný reverzný ventil vykurovania/chladenia, 2 solenoidové ventily zvlhčovača, 3 kompresory, 4 izbový vzduchový ventilátor, 5 prídavné kúrenie, 6 čerpadlo zvlhčovača, 7 vonkajší ventilátor](/images/datasheet/174/ET-174-Electrical-faults-in-full-air-conditioning-systems-products_list_small-gunt-174-zeichnung_einzelheit_1.jpg)

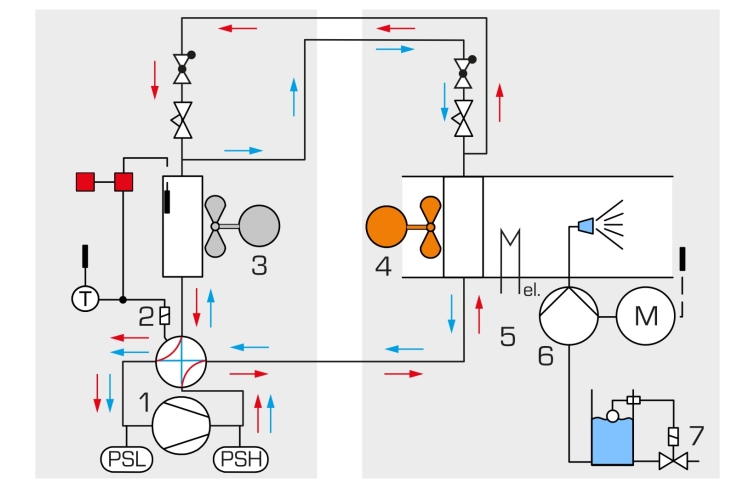

![Simulovaný klimatizačný systém: 1 kompresor, 2 štvorcestné ventily kúrenia/chladenia, 3 ventilátory vonkajšieho vzduchu, 4 ventilátory izbového vzduchu, 5 prídavné kúrenie, 6 čerpadlo zvlhčovača, 7 solenoidový ventil zvlhčovača](/images/datasheet/174/ET-174-Electrical-faults-in-full-air-conditioning-systems-products_list_small-gunt-174-zeichnung_einzelheit_2.jpg)
