CE 715 Odparovanie stúpajúceho filmu
- základný princíp filmového odparovania na zvýšenie koncentrácie roztokov citlivých na teplotu
- skúmanie premenných ovplyvňujúcich koncentráciu pevných látok v roztoku
- vplyv tlaku a prietoku na separačný proces
- vplyv prietoku a tlaku vykurovacej pary na separačný proces
- skúmanie premenných ovplyvňujúcich energetickú účinnosť procesu
- energetické bilancie na výmenníkoch tepla
- čistenie systému počas inštalácie
1 tréner
1 sada hadíc
1 sada inštruktážneho materiálu
- stúpavý filmový odparovač na zvýšenie koncentrácie roztokov citlivých na teplotu
- hygienická prevádzka vďaka starostlivo vybraným materiálom, ako je nehrdzavejúca oceľ a sklo
- možné čistenie počas inštalácie
- protiprúdový proces
voliteľné
CE 715.01 Elektrický vyvíjač pary 12kW
Výparníky sa používajú v procesnom inžinierstve a potravinárskej technológii na zvýšenie koncentrácie roztokov. Časť rozpúšťadla sa odstráni odparením, čo znamená, že roztok si zachováva vyššiu koncentráciu rozpustených pevných látok. Filmové odparky sa používajú najmä pre roztoky citlivé na teplotu, ako je mlieko.
CE 715 umožňuje skúmať prevádzkové správanie stúpajúceho filmového výparníka. Neupravený roztok sa privádza z napájacej nádrže nižšie do výparníka. Výparník je dvojrúrkový výmenník tepla, ktorý je ohrievaný parou. Tlak pary na strane plášťa sa nastavuje pomocou PID regulátora. Za výparníkom je nainštalovaný cyklón na oddelenie odpareného rozpúšťadla a koncentrovaného roztoku. Odstránená para rozpúšťadla sa kondenzuje vo vodou chladenom kondenzátore a zachytáva sa v nádrži. Koncentrovaný roztok môže byť tiež zhromaždený v nádrži alebo privedený späť do výparníka, aby sa koncentrácia ďalej zvýšila.
Dve nádrže, cyklón a kondenzátor sú vyrobené zo skla pre lepšie pozorovanie. Systém možno prevádzkovať aj vo vákuu, aby sa znížila teplota varu rozpúšťadla. Všetky relevantné tlaky, teploty a prietoky sa merajú, aby sa umožnilo vyhodnotenie a monitorovanie procesu.
Na čistenie systému počas inštalácie je v nádržiach na kondenzát a koncentrát namontované čerpadlo a čistiace trysky.
Bežná soľ a voda sú odporúčanými materiálmi pre experimenty.
Objednávacie číslo: 083.71500
Špecifikácia
- stúpavý filmový odparovač na zvýšenie koncentrácie roztokov citlivých na teplotu
- parou vyhrievaný jednorúrkový výparník z nehrdzavejúcej ocele
- regulačný ventil pre nastavenie tlaku pary cez PID regulátor
- vodné čerpadlo a regulátor vákua na zníženie teploty vyparovania
- oddelenie koncentrovaného roztoku a odpareného rozpúšťadla pomocou skleneného cyklónu
- sklenený kondenzátor na kondenzáciu odstránených pár rozpúšťadla
- plniaca nádrž z nehrdzavejúcej ocele
- sklenené nádrže na koncentrát a kondenzát
- meranie prietoku, tlaku a teploty
- prívod pary z laboratórnej siete alebo CE 715.01
Technické dáta
Stúpajúci filmový výparník
- teplovýmenná plocha: cca. 0,08 m2
- dĺžka: cca. 1,2 m
Regulačný ventil: K vs hodnota: 0,4m 3 /h
Vodné prúdové čerpadlo
- konečné vákuum: cca. 100 mbar
- prietok: cca. 90 l/min
Regulátor vákua: -100…0kPa
Kondenzátor pre výpary rozpúšťadla
- teplovýmenná plocha: cca. 0,2 m2
Nádrže
- krmivo: cca. 30L
- koncentrát, kondenzát: cca. 10L každý
Meracie rozsahy
- teplota: 7x 0…170°C
- tlak: -1…1bar; 0…6 barov (abs); 0…10 barov
- prietok: 2…36 l/h; 0…1000 l/h
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1420x750x2640 mm
Hmotnosť: cca. 300 kg
Vyžaduje sa pre prevádzku
chladiaca voda / odpadová voda: min. 500 l/h
stlačený vzduch (regulačný ventil): 3…4bar, max. 300 l/h
para: min. 3 bar, min. 5 kg/h alebo CE 715.01
Objednávacie číslo: 083.71500
![Sušenie a odparovanie](/images/wissen_thumbs/183_en-GB.jpg)
![Návrh laboratória jednotkových operácií](/images/wissen_thumbs/264_en-GB.jpg)
![CE 715.01 Elektrický parný generátor 12kW](/images/datasheet/77/CE-715-CE-715.01-Electrical-steam-generator-12kW-products_list_small-gunt-77-foto_totale.jpg)

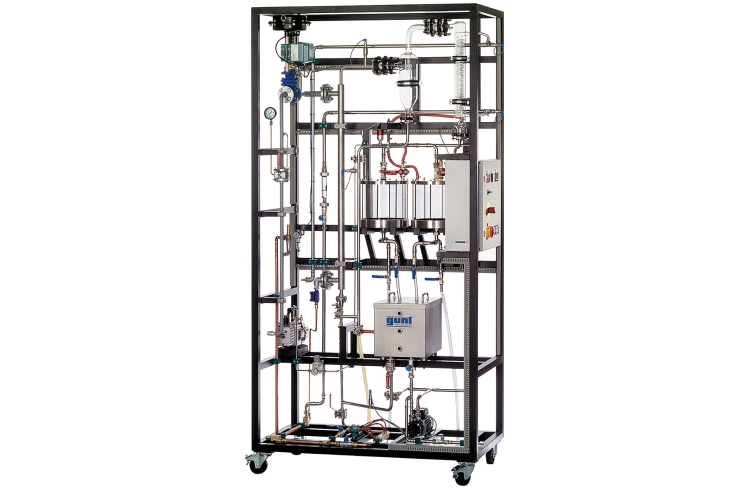

![Na obrázku je znázornená podobná jednotka](/images/datasheet/77/CE-715-Rising-film-evaporation-products_list_small-gunt-77-foto_totale.jpg)

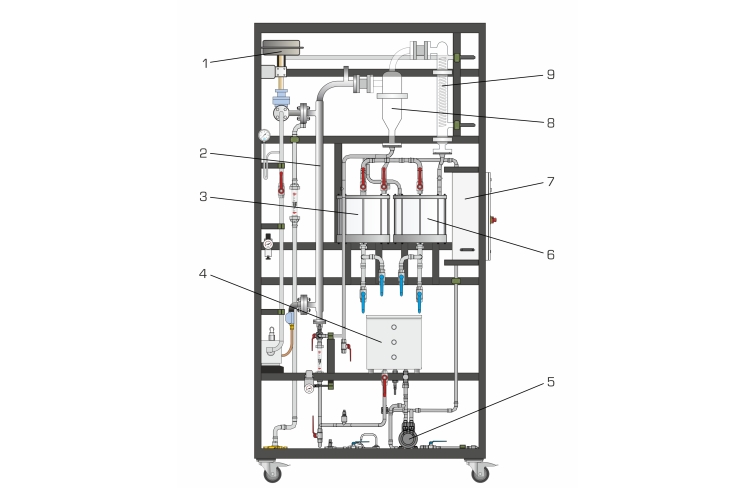

![1 regulačný ventil vykurovacej pary, 2 výparníky so stúpajúcim filmom, 3 nádrž na koncentrát, 4 napájacia nádrž, 5 čistiacich čerpadiel, 6 nádrží na kondenzát, 7 rozvodných skríň, 8 cyklónov, 9 kondenzátorov](/images/datasheet/77/CE-715-Rising-film-evaporation-products_list_small-gunt-77-zeichnung.jpg)

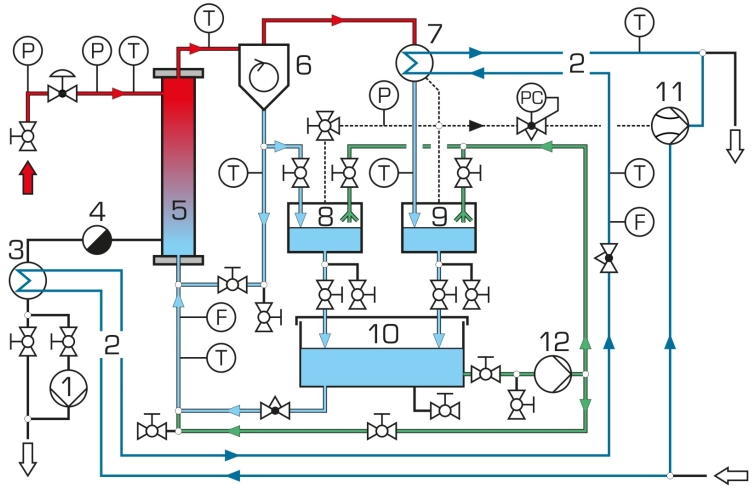

![1 čerpadlo na kondenzát vykurovacej pary, 2 chladiaca voda, 3 chladič kondenzátu, 4 zachytávač pary, 5 výparník so stúpajúcim filmom, 6 cyklón, 7 kondenzátor, 8 nádrž na koncentrát, 9 nádrž na kondenzát, 10 napájacia nádrž, 11 vodné čerpadlo, 12 čistiace čerpadlo; prietok F, tlak P, hladina L, teplota T](/images/datasheet/77/CE-715-Rising-film-evaporation-products_list_small-gunt-77-zeichnung_einzelheit_1.jpg)
