CE 530 Reverzná osmóza

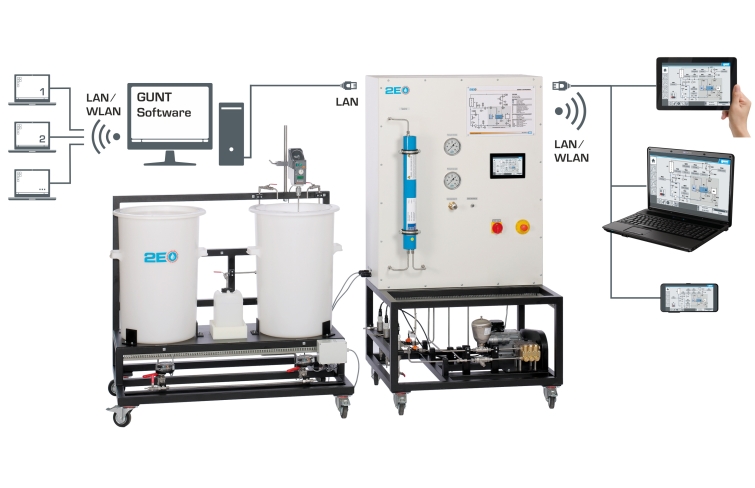

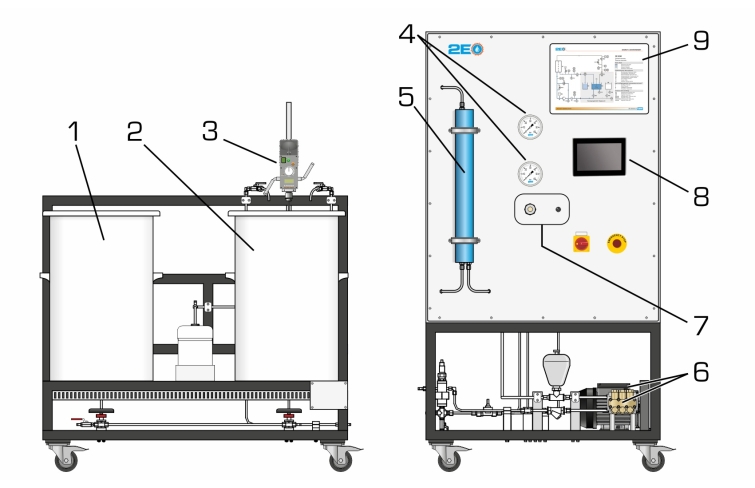

Obrázok ukazuje: napájaciu jednotku (vľavo) a trenažér (vpravo), zrkadlenie obrazovky je možné na rôznych koncových zariadeniach

montáž, čistenie a konzervácia membránových modulov
Základný princíp reverznej osmózy
- Van't Hoffov zákon
prietok a retencia permeátu závisí od
- tlak
- koncentrácia soli v surovej vode
- výnos
stanovenie difúznych koeficientov

zrkadlenie obrazovky: zrkadlenie používateľského rozhrania na koncových zariadeniach
- navigácia v menu nezávisle od používateľského rozhrania zobrazeného na dotykovej obrazovke
- rôzne užívateľské úrovne dostupné na koncovom zariadení: na pozorovanie experimentov alebo na obsluhu a kontrolu

trenažér, napájacia jednotka, membrána, konzervačná nádrž, 1 sada príslušenstva, 3 x merač vodivosti, 1 softvér GUNT , 1 sada inštruktážneho materiálu

proces membránovej separácie na získanie rozpúšťadla z roztoku soli
špirálovo vinutý membránový modul na separáciu
riadenie závodu pomocou integrovaného PLC
integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky na ďalších koncových zariadeniach: PC, tablet, smartfón

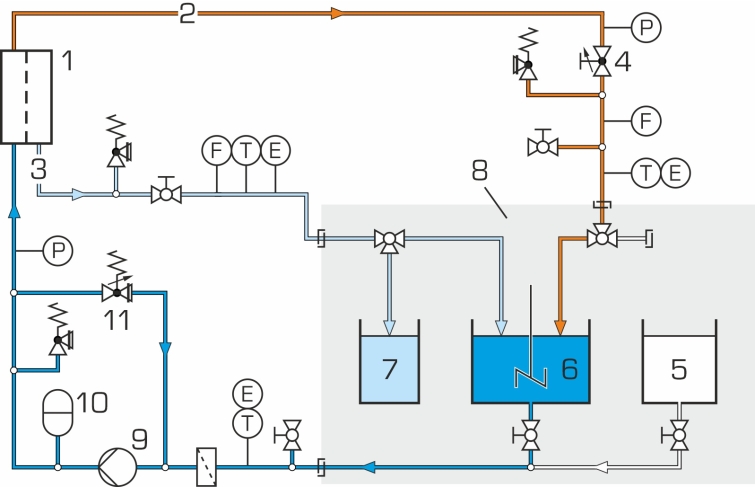

Tento trenažér bol vyvinutý v spolupráci s Institute for Thermal Process Engineering na TU Hamburg-Harburg . Roztok NaCl v definovanej koncentrácii (do 3,2 % max.) sa mieša v nádrži s miešacím strojom. Čerpadlo dodáva roztok do špirálovo vinutého membránového modulu. Čerpadlo vytvára potrebný tlak na oddelenie.

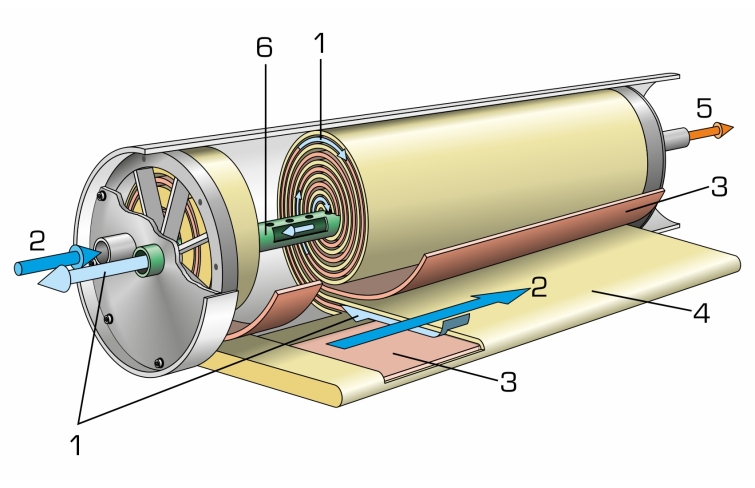

Špirálovo vinutý membránový modul pozostáva z viacerých membránových obalov. Membránový obal sa skladá z dvoch membrán s poréznou vložkou medzi nimi. Membránový obal je na troch stranách utesnený a na svojej štvrtej otvorenej strane je spojený s perforovanou zbernou trubicou permeátu. Medzi obalmi sú ďalšie rozpery na zabezpečenie axiálneho prúdenia soľného roztoku. Dištančné vložky spolu s membránovými obalmi sú špirálovito navinuté okolo zbernej trubice permeátu. Soľný roztok prichádza na prednú stranu modulu a prúdi axiálne medzi obalmi. Polopriepustná membrána je priepustná pre vodu (permeát), ale nie pre rozpustený NaCl. Aplikovaný tlak tlačí vodu cez membránu do obalov. V obaloch voda špirálovito prúdi smerom k rúrke na zber permeátu a opúšťa modul v axiálnom smere. V dôsledku odstránenia vody sa roztok pri prechode modulom koncentruje. Opúšťa modul ako retentát a vracia sa do nádrže na surovú vodu. Permeát sa zhromažďuje v samostatnej nádrži. Na kontrolu úspešnosti separácie sa zaznamenávajú koncentrácie solí v surovej vode, retentáte a permeáte meraním príslušných hodnôt vodivosti.

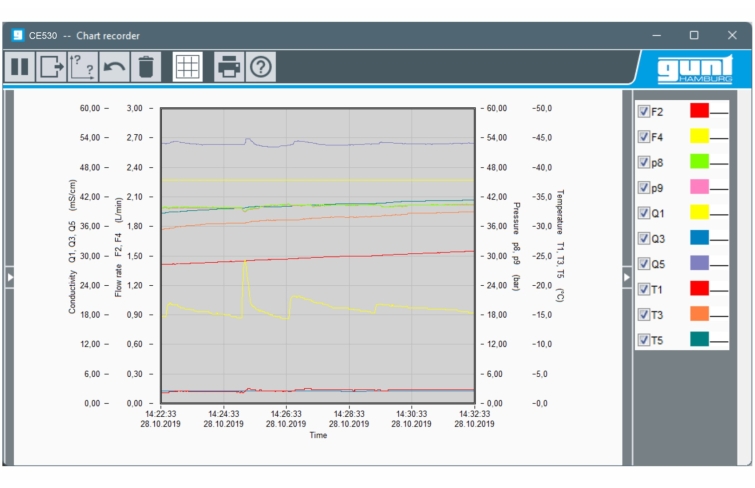

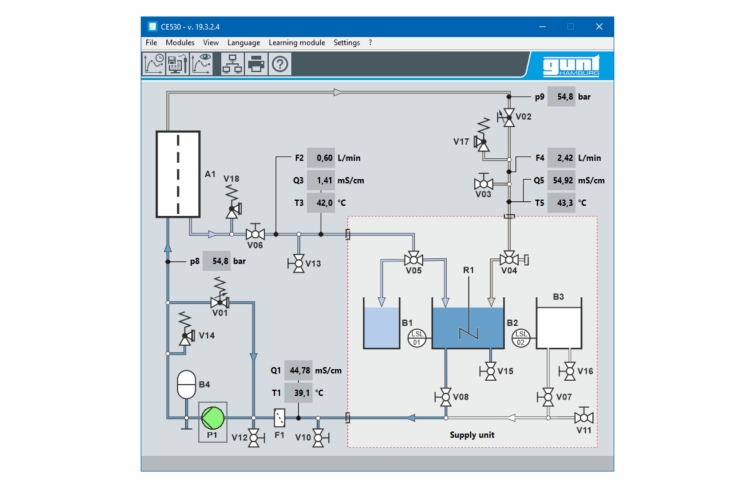

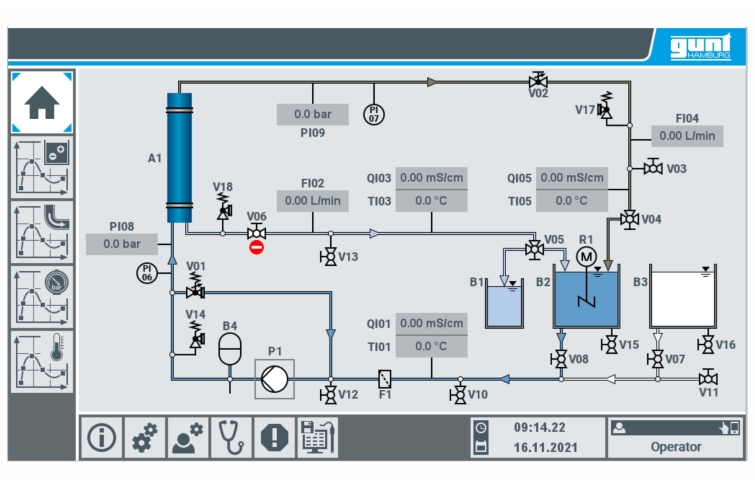

Trenažér je ovládaný PLC cez dotykovú obrazovku. Tlak a prietok je možné nastaviť pomocou ventilov. Pomocou integrovaného smerovača je možné trenažér alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení. Prostredníctvom priameho LAN pripojenia je možné namerané hodnoty preniesť aj do PC, kde ich možno analyzovať pomocou softvéru GUNT .

Objednávacie číslo: 083.53000

Špecifikácia

odstránenie rozpúšťadla z roztoku soli pomocou reverznej osmózy
polyamidový špirálovo vinutý membránový modul
piestové čerpadlo s tlmičom pulzácií na vytváranie tlaku
prepúšťací ventil na nastavenie tlaku pred membránovým modulom
ventil na nastavenie prietoku retentátu
bezpečnostný vypínač na ochranu čerpadla pred chodom nasucho
riadenie závodu pomocou PLC cez dotykovú obrazovku
integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 5 koncových zariadeniach
zber dát cez PLC do internej pamäte, prístup k uloženým nameraným hodnotám cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka
Softvér GUNT na zber dát cez LAN pod Windows 10

Technické dáta

PLC : Eaton XV-303
Špirálovo vinutý membránový modul

aktívna plocha: ^1,2m2
prietok surovej vody: max. 1,4 ^m3 /h
dĺžka: cca. 533 mm, Ø cca. 61 mm

Piestové čerpadlo

max. prietok: cca. 585 l/h
max. tlak: cca. 140 barov

max. prevádzkový tlak: 58 bar

Miešací stroj

príkon: 130W
rýchlosť: 50…1000 min ^-1

Nádrže

surová voda (roztok soli, max. 3,2%): cca. 110L
oplachovacia voda (destilovaná voda): cca. 110L
permeát: cca. 5L

Meracie rozsahy

prietok: 0,5…7,5 l/min (retentát), 0,05…1,8 l/min (permeát)
teplota: 3x 0…60°C
tlak: 4x 0…100bar (2x manometer, 2x senzor)
vodivosť: 3x 0…200 mS/cm

230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1250x1050x2100 mm (tréner)
DxŠxV: 1500x1050x1400 mm (zásobná jednotka)
Celková hmotnosť: cca. 290 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odtok, chlorid sodný (NaCl), destilovaná voda, disiričitan sodný (konzervácia membránového modulu), lúh sodný, kyselina chlorovodíková, odporúča sa PC s Windows
