CE 520 Kryštalizácia indukovaná chladom
Kryštalizácia umožňuje, aby sa rozpustené látky z roztokov premenili na pevnú látku a oddelili sa.
Tento trenažér bol vyvinutý v spolupráci s katedrou technológie tepelných procesov na Univerzite Martina-Luthera, Halle-Wittenberg (prof. Dr. Ulrich) .
Čerpadlo dodáva nasýtený roztok síranu draselného v okruhu s nádržou. Aby sa zabránilo predčasnej kryštalizácii, roztok sa zahrieva nad teplotu nasýtenia pomocou vykurovacieho okruhu. Oba okruhy sú prepojené dvoma výmenníkmi tepla. Malé množstvo tohto nenasýteného roztoku sa privádza cez kryštalizačný článok ako obtok. Na kryštalizáciu tejto časti roztoku sa chladí chladiacou vodou pomocou dvoch výmenníkov tepla. Znížením teploty sa roztok premení na presýtený, metastabilný stav.
Kryštalizačná bunka je trubica vybavená poréznym filtračným médiom na vstupe aj výstupe. Odnímateľná bunka sa môže otvoriť, aby sa umožnilo pridanie zárodočných kryštálov. Pórovité filtračné médiá sa vyberajú tak, aby kryštály nemohli uniknúť z bunky. Podmienky prúdenia spôsobujú fluidné lôžko v článku. Rozpustený síran draselný kryštalizuje z metastabilného roztoku na zárodočných kryštáloch. Kryštály rastú. Rýchlosť rastu možno určiť vážením kryštálov pred a po experimente a meraním času.
Na prípravu nasýteného roztoku síranu draselného je k dispozícii miešaná nádrž s výmenníkom tepla. Teploty v dvoch nádržiach a teplota potrebná v bypasse na kryštalizáciu sa zaznamenávajú a kontrolujú pomocou snímačov.
Na vyhodnotenie pokusov sa odporúča sušiaca komora, váha, sitový stroj a mikroskop. Síran draselný nie je zahrnutý.
Objednávacie číslo: 083.52000
Špecifikácia
- kryštalizácia z roztokov vo fluidnom lôžku
- miešaná nádrž na prípravu nasýteného roztoku
- okruh pre nedosýtený roztok s nádržou, 2 výmenníky tepla na vykurovanie a čerpadlo
- bypass pre presýtený roztok s kryštalizačnou bunkou a 2 výmenníkmi tepla na chladenie
- odnímateľná a naplniteľná kryštalizačná bunka, PMMA
- vykurovací okruh s čerpadlom, zásobníkom, ohrievačom a termostatom
- nastavenie prietoku v bypasse pomocou ventilov
- meranie a riadenie teplôt v miešanej nádrži, nádrži na nenasýtený roztok a v kryštalizačnej cele
Technické dáta
Nádrže
- miešaná nádrž: cca. 25L
- pre nenasýtený roztok: cca. 25L
- vykurovací okruh: cca. 32L
Čerpadlo (roztok)
- max. prietok: cca. 21 l/min
- max. hlava: cca. 38 m
Čerpadlo (vykurovací okruh)
- max. prietok: cca. 6 l/min
- max. hlava: cca. 9 m
Kryštalizačná bunka
- priemer: cca. 40 mm
- výška: cca. 80 mm
Výkon ohrievača: cca. 2 kW
Meracie rozsahy
- teplota: 3x 0…100°C, 1x 0…80°C
- prietok: 1x 0…12L/min
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
230V, 60Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2000x800x1850 mm
Hmotnosť: cca. 255 kg
Vyžaduje sa pre prevádzku
prípojka studenej vody: min. 3 bar, max. 15 °C; vypustiť
Objednávacie číslo: 083.52000
![Procesy kryštalizácie a membránovej separácie](/images/wissen_thumbs/138_en-GB.jpg)
![Návrh laboratória jednotkových operácií](/images/wissen_thumbs/264_en-GB.jpg)

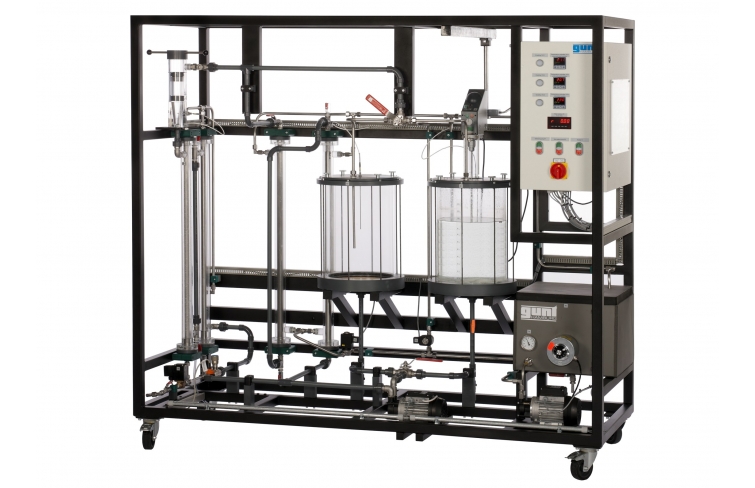

![](/images/datasheet/51/CE-520-Cooling-crystallisation-products_list_small-gunt-51-foto_totale.jpg)

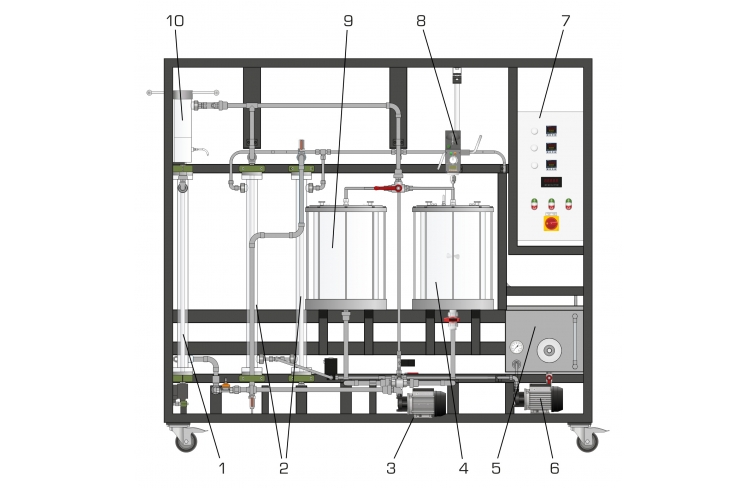

![1 výmenník tepla na chladenie, 2 výmenník tepla na ohrev, 3 čerpadlo roztoku, 4 nádrž na prípravu nasýteného roztoku, 5 nádrž s ohrievačom a termostatom, 6 čerpadlo vykurovacieho okruhu, 7 spínacia skrinka, 8 miešačka, 9 nádrž na podsýtený roztok, 10 kryštalizačná bunka](/images/datasheet/51/CE-520-Cooling-crystallisation-products_list_small-gunt-51-zeichnung.jpg)

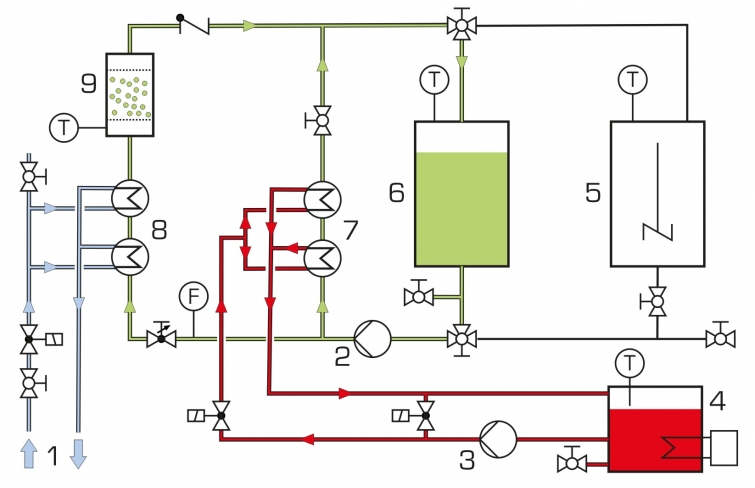

![1 externá chladiaca voda, 2 čerpadlo roztoku, 3 čerpadlo vykurovacieho okruhu, 4 nádrž s ohrievačom a termostatom, 5 miešaná nádrž na prípravu nasýteného roztoku, 6 nádrž na nenasýtený roztok, 7 výmenník tepla na ohrev, 8 výmenník tepla na chladenie, 9 kryštalizácia bunka; T teplota, F prietok](/images/datasheet/51/CE-520-Cooling-crystallisation-products_list_small-gunt-51-zeichnung_einzelheit_1.jpg)
