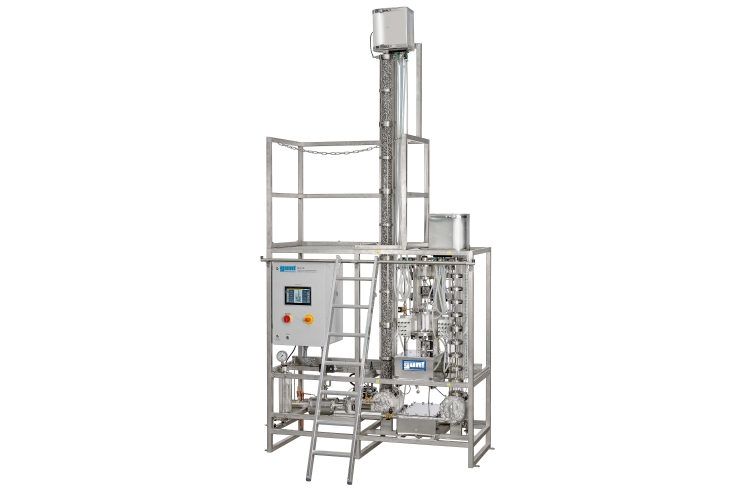

CE 610 Porovnanie rektifikačných kolón
- skúmanie a porovnanie sitovej etáže a kolóny s náplňou
- v nepretržitej prevádzke
- s rôznymi tlakmi
- s rôznymi refluxnými pomermi
- s rôznymi úrovňami podávania
- stanovenie podielu etanolu v krmive a vo výrobkoch
- stanovenie účinnosti etáží sitových etáží
- vyhodnotenie pomocou McCabe-Thieleho diagramu
- hodnotenie pomocou konceptu VÚC - NTU
1 pokusná rastlina
1 softvér GUNT + kábel USB
1 sada príslušenstva
1 sada inštruktážneho materiálu
- priebežná rektifikácia
- náplňová kolóna a sitová etážová kolóna
- dodávka procesného tepla vo forme pary
- riadenie závodu pomocou PLC cez dotykový panel
- viac ako 40 meraných veličín a 12 regulačných slučiek
voliteľné
CE 715.01 Elektrický vyvíjač pary 12kW
Rektifikačné kolóny slúžia na separáciu kvapalných fáz. Pracujú na princípe destilácie. Destilácia je separačný proces, ktorý zahŕňa čiastočné odparenie kvapalnej fázy a kondenzáciu výslednej plynnej fázy. Separačný proces rektifikácie je energeticky efektívny destilačný proces s niekoľkými stupňami. Zmes látok odporúčaná pre prevádzku experimentálneho zariadenia je voda-etanol.
Experimentálne zariadenie CE 610 je určené na nepretržitú prevádzku jednej rektifikačnej kolóny súčasne. Rektifikačné kolóny sú náplňová kolóna s pallovými prstencami a sitová etážová kolóna s desiatimi etážami.
Môžete upraviť rôzne parametre procesu pre vyšetrovanie rektifikačných kolón. Patria sem napríklad refluxný pomer a bod merania teploty pre reguláciu teploty. Účinky zmien sa stanovujú pomocou podielu etanolu v produktoch (gravimetrické meranie), čím sa určuje aj separačná kapacita. Na vyhodnotenie experimentov je možné použiť softvér na určenie teoretických separačných krokov pomocou McCabe-Thieleho diagramu a konceptu HTU - NTU .
Experimentálne zariadenie je vybavené komplexným radom funkcií pre meranie, riadenie a prevádzku, ktoré sú riadené PLC . Dotykový panel zobrazuje namerané hodnoty a prevádzkové stavy a možno ho použiť na ovládanie zariadenia. Zároveň je možné namerané hodnoty preniesť cez USB priamo do PC, kde ich možno analyzovať pomocou softvéru.
Zásobovanie parou je realizované cez laboratórny zdroj alebo voliteľne dostupný elektrický parný generátor ( CE 715.01 ).
Objednávacie číslo: 083.61000
Špecifikácia
- kontinuálna rektifikácia s náplňovou kolónou alebo sitovou etážovou kolónou
- variabilný refluxný pomer
- náplňová kolóna s pallovými krúžkami s 10 úrovňami plnenia a meraním teploty
- sitová poschodová kolóna s 10 poschodiami; každý zásobník s podávaním a meraním teploty
- nádrže na krmivo, spodný a vrchný produkt zo skla DURAN a nehrdzavejúcej ocele
- prevádzka do 115 °C a 1,5 bar
- zaznamenávanie všetkých relevantných premenných s viac ako 40 snímačmi
- PLC s dotykovým panelom na ovládanie zariadenia
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Balený stĺpec
- vnútorný priemer: 100 mm
- výška balenia: 3000 mm
Kolóna sitového poschodia
- vnútorný priemer: 100 mm
- počet sitových podnosov: 10
Napájacie čerpadlo
- max. prietok: 19L/h
Nádrž
- objem: 20L
Meracie rozsahy
- teplota: 31x 0…150°C
- prietok: 1x 1,5…20L/h (prívod)
- prietok: 1x 0,3…105L/h (destilát)
- prietok: 1x 24…720L/h (chladiaca voda)
- tlak:
- 5x 0…2,5 bar (abs.)
- 1x 0…5bar
- 1x 0…10 barov
230V, 50Hz, 1 fáza
230 V, 60 Hz, 1 fáza, 120 V, 60 Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2030x850x4000 mm
Hmotnosť: cca. 480 kg
Vyžaduje sa pre prevádzku
chladiaca voda (min. 800L/h, min. 4bar, max. 25°C), para (8kg/h, 4…6bar)
Odporúča sa PC s Windows
Objednávacie číslo: 083.61000
![Destilácia/rektifikácia](/images/wissen_thumbs/30_en-GB.jpg)
![Vzdialené učenie - softvér schopný siete: pripojenie pre zariadenia s portom USB](/images/wissen_thumbs/524_en-GB.jpg)
![CE 715.01 Elektrický parný generátor 12kW](/images/datasheet/66/CE-610-CE-715.01-Electrical-steam-generator-12kW-products_list_small-gunt-66-foto_totale.jpg)
![](/images/datasheet/66/CE-610-Comparison-of-rectification-columns-products_list_small-gunt-66-foto_totale.jpg)

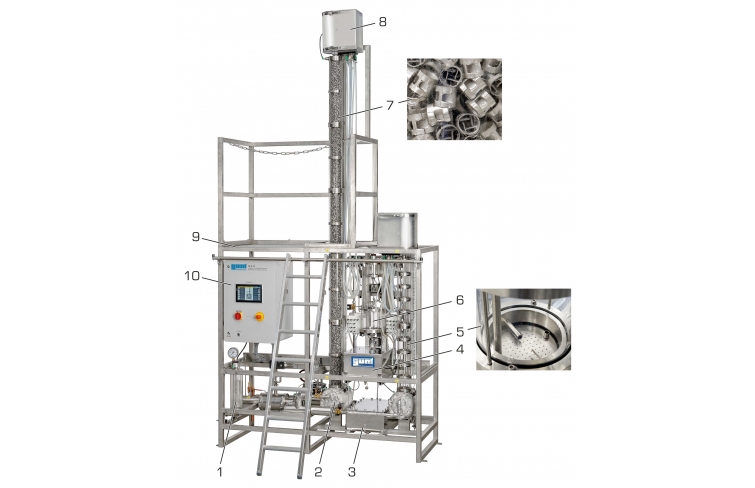

![1 nádrž na kondenzát, 2 spodná časť kolóny s výparníkom, 3 spodná nádrž na produkt, 4 napájacie nádrže, 5 sitových podnosových kolón s horným kondenzátorom a jímkou kolóny, 6 horných nádrží na produkt, 7 náplňových kolón, 8 horných kondenzátorov, 9 platforiem, 10 rozvodných skríň s PLC a dotykovým panelom](/images/datasheet/66/CE-610-Comparison-of-rectification-columns-products_list_small-gunt-66-zeichnung.jpg)

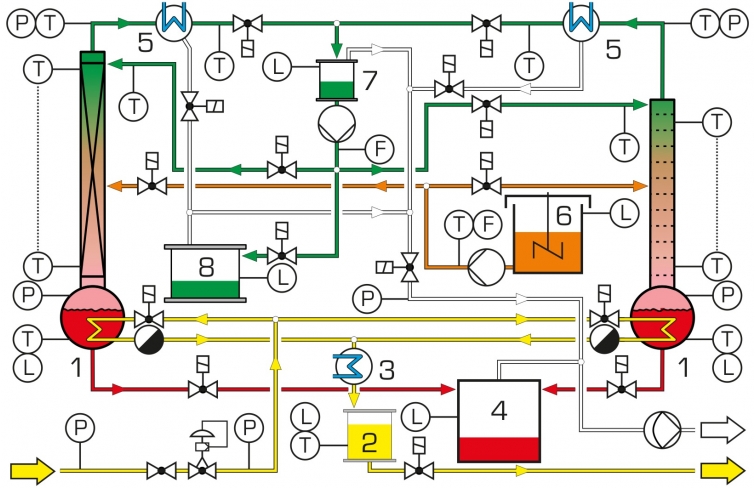

![1 výparník s kolónou, 2 nádrž na kondenzát, 3 chladič kondenzátu, 4 spodná nádrž na produkt, 5 horný kondenzátor, 6 napájacia nádrž, 7 nádrž na separáciu fáz, 8 horná nádrž na produkt; prietok F, hladina L, tlak P, teplota T; červená: spodný produkt, zelená: horný produkt, oranžová: prívod, modrá: chladiaca voda, žltá: para, biela: vákuum](/images/datasheet/66/CE-610-Comparison-of-rectification-columns-products_list_small-gunt-66-zeichnung_einzelheit_1.jpg)
