CE 600 Nepretržitá rektifikácia
- skúmanie a porovnanie sitového poschodia, prebublávacieho podnosu a náplňových kolón
- v nepretržitom režime
- v prerušovanom režime
- vo vákuovom režime
- s rôznymi vstupnými výškami pre prívodný tok
- s rôznym počtom podnosov (sitová podnos a podnos s bublinkovým uzáverom)
- prakticky orientovaná regulácia teploty v kolóne
- refluxný pomer ako pohon pre hornú časť kolóny
- vykurovací výkon ako pohon dna kolóny
- stanovenie teplotných profilov
- tlaková strata nad kolónou
- zvýšenie energetickej účinnosti vďaka predhrievaniu krmiva
- zrkadlenie obrazovky: zrkadlenie používateľského rozhrania na koncových zariadeniach
- navigácia v menu nezávisle od používateľského rozhrania zobrazeného na dotykovej obrazovke
- rôzne užívateľské úrovne dostupné na koncovom zariadení: na pozorovanie experimentov alebo na obsluhu a kontrolu
1 trenažér, 1 sada príslušenstva
1 softvér GUNT , 1 sada inštruktážneho materiálu
- porovnanie naplnenej, sitovej etáže a kolóny s bublinkovým uzáverom
- vákuový režim možný pomocou membránového čerpadla
- riadenie závodu pomocou integrovaného PLC
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky na ďalších koncových zariadeniach: PC, tablet, smartfón
Rektifikácia je dôležitá metóda tepelnej separácie v priemysle na separáciu homogénnych kvapalných zmesí, ako je napríklad frakcionácia ropy. Rektifikácia predstavuje energeticky efektívny destilačný proces, ktorý prebieha v niekoľkých po sebe nasledujúcich stupňoch.
CE 600 obsahuje 3 vymeniteľné kolóny: sitovú etážovú kolónu, prebublávaciu etážovú kolónu a náplňovú kolónu. Deliaca kvapalná zmes môže byť privádzaná do kolón v troch rôznych výškach. Predhrievanie
prívod je možný pomocou výmenníka tepla. Ako tekutá zmes pre CE 600 sa odporúča etanol/voda.
Privádzaná kvapalná zmes sa čiastočne odparuje na ceste na dno kolóny, kde sa elektricky zahrieva do varu. Vzniknutá zmiešaná para sa potom pohybuje v kolóne nahor. Zmiešaná para obsahuje vyššiu koncentráciu zložky s nižšou teplotou varu (etanol). Opúšťa hornú časť kolóny a kondenzuje sa pomocou kondenzátora. Časť tohto kondenzátu sa zhromažďuje v nádrži, zatiaľ čo zvyšok sa privádza späť do kolóny ako reflux. Na svojej ceste dole dochádza k intenzívnej výmene tepla a materiálu so stúpajúcimi zmiešanými parami. Táto výmena spôsobuje, že parná fáza je bohatšia na etanol a kvapalná fáza je bohatšia na vodu. Kvapalná fáza sa pohybuje na dne a môže sa zhromažďovať v dvoch nádržiach.
Trenažér je ovládaný PLC cez dotykovú obrazovku. Pomocou integrovaného smerovača je možné trenažér alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení cez WLAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka. Prostredníctvom priameho LAN pripojenia je možné namerané hodnoty preniesť aj do PC, kde ich možno analyzovať pomocou softvéru GUNT .
Objednávacie číslo: 083.60000
Špecifikácia
- kontinuálna a diskontinuálna rektifikácia
- riadenie závodu pomocou PLC cez dotykovú obrazovku
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 5 koncových zariadeniach
- balené, sitová tácka a tácka s bublinkovým uzáverom, vymeniteľné
- sitový podnos a podnosový stĺpec s bublinkovým uzáverom s 8 podnosmi
- náplňová kolóna s Raschigovými krúžkami
- 3 prívody a 8 teplotných senzorov na stĺpec
- elektricky vyhrievaný výparník
- kondenzátor a nádrž na separáciu fáz pre špičkový produkt
- nastavenie refluxného pomeru pomocou ventilov
- výmenník tepla na predhrievanie suroviny spodným produktom alebo chladenie spodného produktu chladiacou vodou
- úspora vody vďaka uzavretému okruhu chladiacej vody s chladičom voda/vzduch
- vákuový režim možný s membránovým čerpadlom
- areometer na stanovenie zloženia krmiva/produktov v cene
- zber dát cez PLC do internej pamäte, prístup k uloženým nameraným hodnotám cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka
- Softvér GUNT na zber dát cez LAN pod Windows 10
Technické dáta
PLC : Eaton XV303 s I/O systémom XN300
Stĺpiky: výška x vnútorný priemer: 780x50mm
Napájacie čerpadlo: max. prietok: 320 ml/min
Čerpadlo chladiacej vody: max. prietok: 10L/min
Membránové čerpadlo: konečné vákuum cca. 213 mbar abs.
Nádrže
- podávanie: 2x cca. 5L
- spodný produkt: 2x cca. 5L
- špičkový produkt: cca. 1,9 l
Plochy na prenos tepla
- predhrievanie krmiva/spodné chladenie: cca. 0,03 m2
- vrchný kondenzátor produktu: cca. 0,04 m2
Meracie rozsahy
- teplota: 33x 0…150°C
- tlakový snímač: 2x 0…2,5bar (stĺpec), 1x -1…1bar
- manometer: -1…0,6bar
- refluxný pomer: 0…100%
- výkon: 0…4kW (ohrievač)
- prietok: 30…320 l/h (chladiaca voda)
- hustota: 0,7…1g/ml
400V, 50Hz, 3 fázy; 400V, 60Hz, 3 fázy
230V, 60Hz, 3 fázy; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1905x790x2200 mm
Hmotnosť: cca. 400 kg
Objednávacie číslo: 083.60000
![Oprava s CE 600: webová prezentácia](/images/wissen_thumbs/565_en-GB.jpg)
![Destilácia/rektifikácia](/images/wissen_thumbs/30_en-GB.jpg)
![CE 600 Nepretržité usmerňovanie](/images/wissen_thumbs/597_en-GB.jpg)
![CE 600 Prehľad zariadenia](/images/wissen_thumbs/513_en-GB.jpg)
![Vzdialené učenie-Zrkadlenie obrazovky: pripojenie, zrkadlenie, získavanie údajov](/images/wissen_thumbs/521_en-GB.jpg)
![Vzdialený softvér pre učenie sa cez sieť: pripojenie pre zariadenia s WLAN routerom](/images/wissen_thumbs/526_en-GB.jpg)
![Návrh laboratória jednotkových operácií](/images/wissen_thumbs/264_en-GB.jpg)

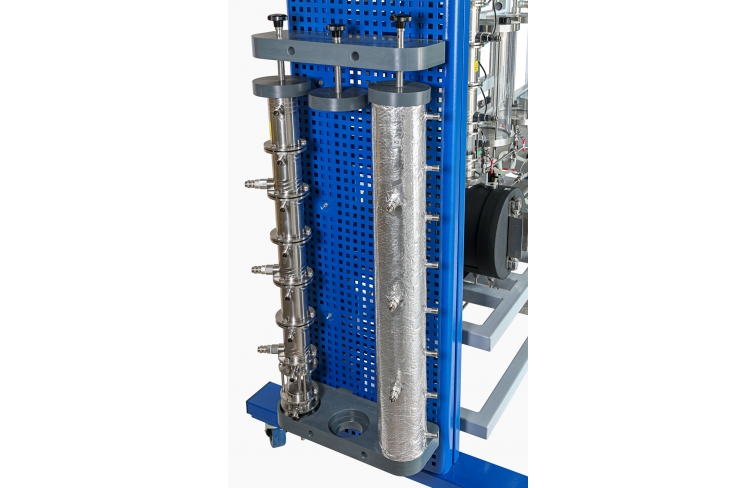

![Stĺpce pridržiavacieho zariadenia](/images/datasheet/64/CE-600-Continuous-rectification-products_list_small-gunt-64-add_1.jpg)

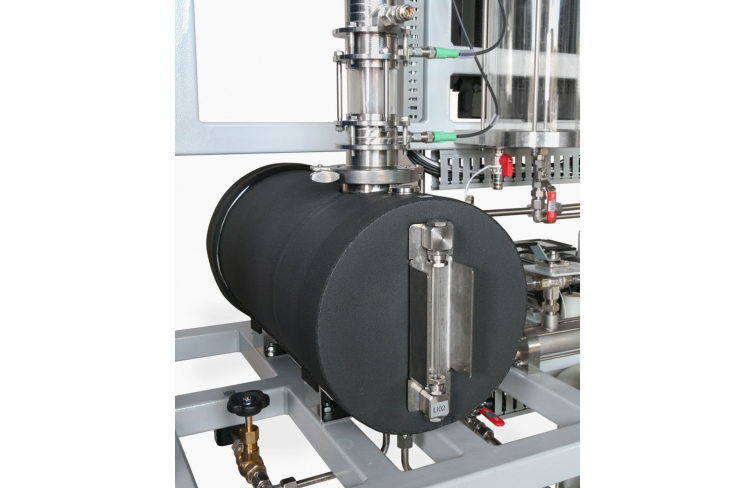

![Výparník](/images/datasheet/64/CE-600-Continuous-rectification-products_list_small-gunt-64-add_2.jpg)

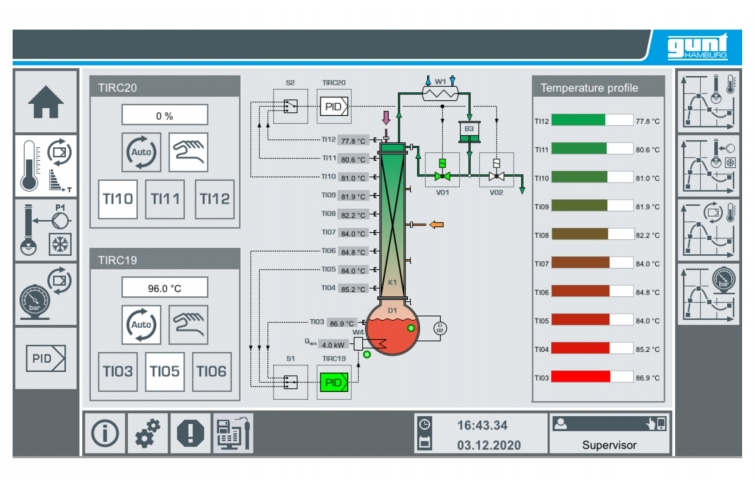

![Používateľské rozhranie na dotykovej obrazovke: nastavenie teploty](/images/datasheet/64/CE-600-Continuous-rectification-products_list_small-gunt-64-add_3.jpg)
![Predhrievanie prívodu 3-cestného guľového ventilu/spodné chladenie produktu](/images/datasheet/64/CE-600-Continuous-rectification-products_list_small-gunt-64-add_4.jpg)
![Používateľské rozhranie na dotykovej obrazovke: nastavenie chladenia a predohrevu podávania](/images/datasheet/64/CE-600-Continuous-rectification-products_list_small-gunt-64-gal_1.jpg)
![Používateľské rozhranie na dotykovej obrazovke: ovládanie tlaku](/images/datasheet/64/CE-600-Continuous-rectification-products_list_small-gunt-64-gal_2.jpg)
![Používateľské rozhranie na dotykovej obrazovke: parametrizácia ovládačov](/images/datasheet/64/CE-600-Continuous-rectification-products_list_small-gunt-64-gal_3.jpg)

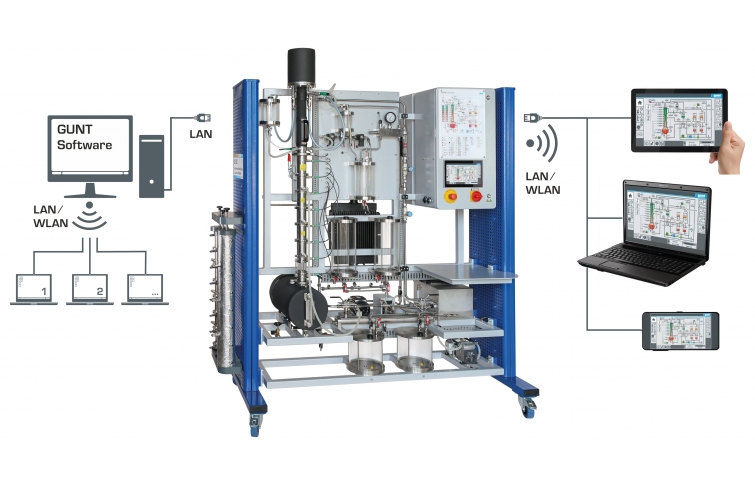

![Na obrázku je CE 600 so vstavaným stĺpom sita, zrkadlenie obrazovky je možné na rôznych koncových zariadeniach](/images/datasheet/64/CE-600-Continuous-rectification-products_list_small-gunt-64-foto_totale.jpg)

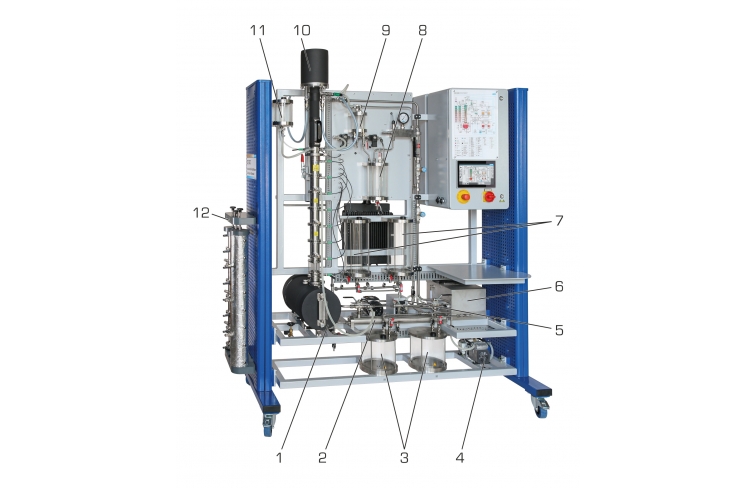

![1 výparník s kolónou navrchu, 2 predhrievanie prívodu výmenníka tepla/spodné chladenie produktu, 3 spodná nádrž na produkt, 4 membránové čerpadlo, 5 napájacie čerpadlo, 6 zásobná nádrž pre okruh chladiacej vody, 7 napájacia nádrž, 8 horná nádrž na produkt, 9 fázová separácia nádrž, 10 horných kondenzátorov produktu, 11 nádrž na rozpúšťadlo, 12 kolón pridržiavacieho zariadenia](/images/datasheet/64/CE-600-Continuous-rectification-products_list_small-gunt-64-zeichnung.jpg)

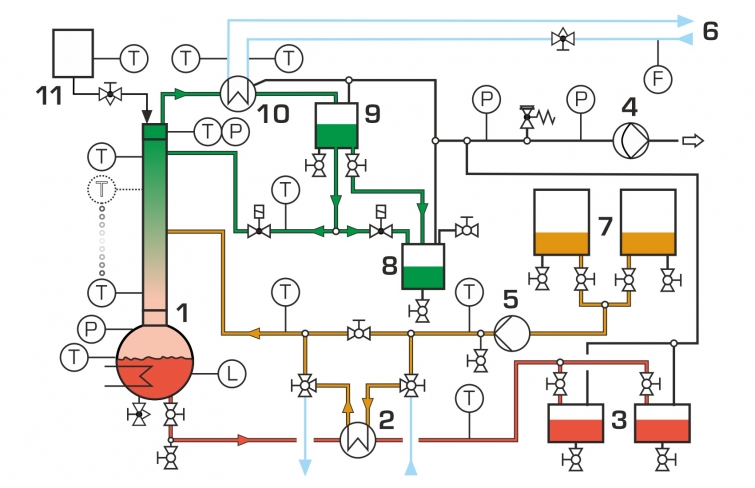

![1 výparník s kolónou navrchu, 2 predhrievanie napájacieho výmenníka tepla/spodné chladenie produktu, 3 spodná nádrž na produkt, 4 membránové čerpadlo, 5 napájacie čerpadlo, 6 okruh chladiacej vody, 7 napájacia nádrž, 8 horná nádrž na produkt, 9 fázová separačná nádrž, 10 horný kondenzátor produktu, 11 nádrž na rozpúšťadlo; prietok F, hladina L, tlak P, teplota T; oranžová: krmivo, červená: spodný produkt, zelená: vrchný produkt, modrá: chladiaca voda](/images/datasheet/64/CE-600-Continuous-rectification-products_list_small-gunt-64-zeichnung_einzelheit_1.jpg)
